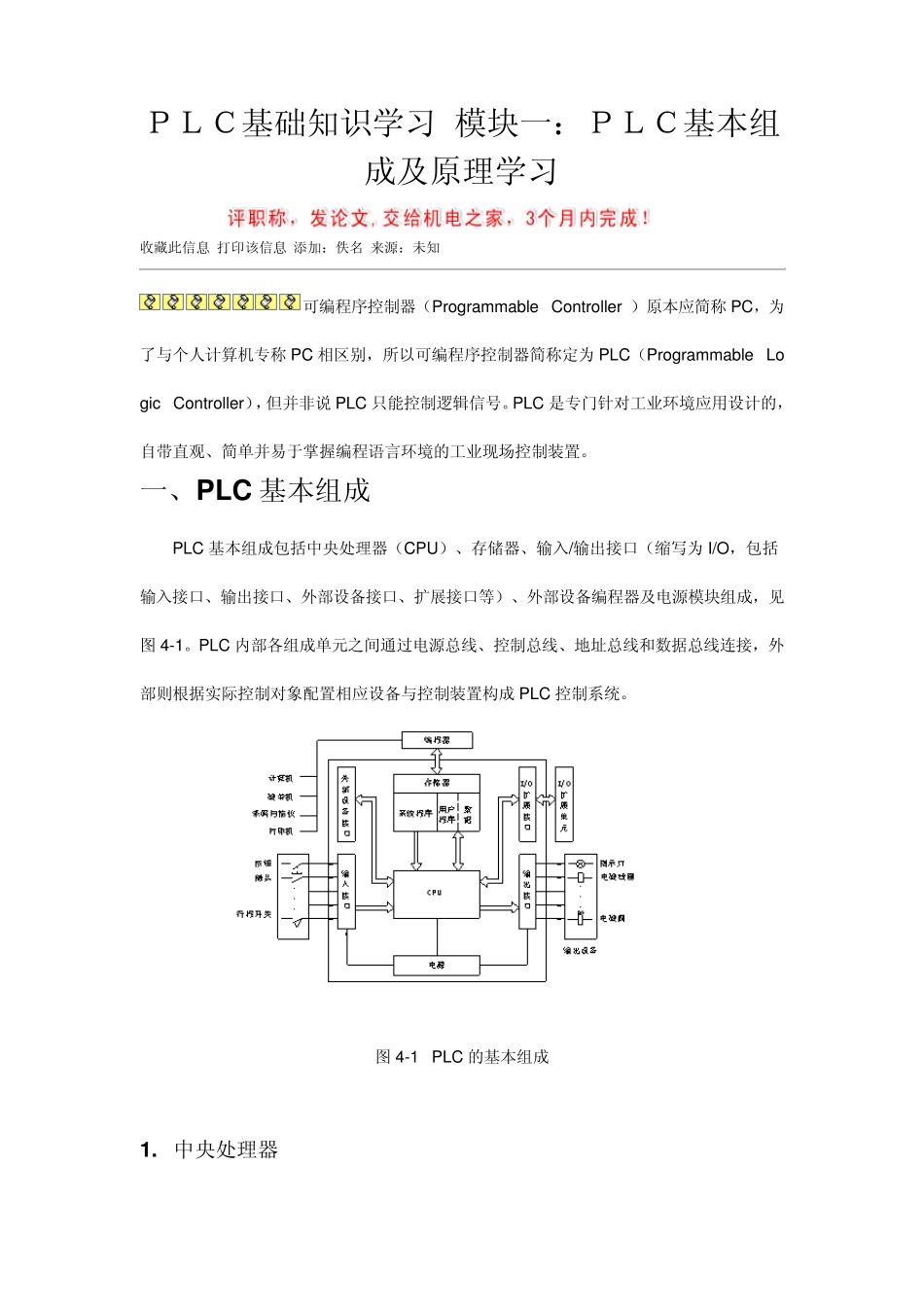

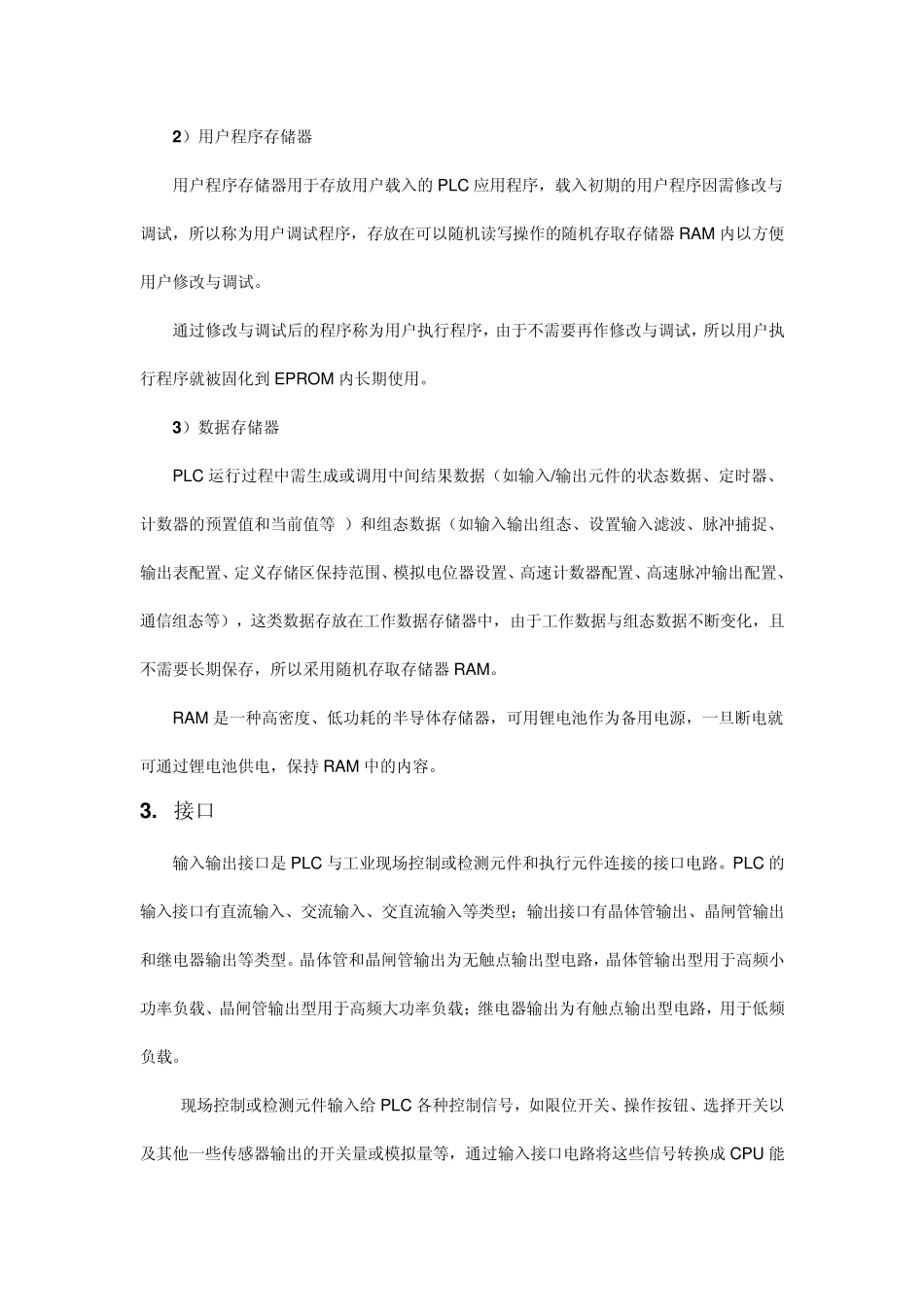

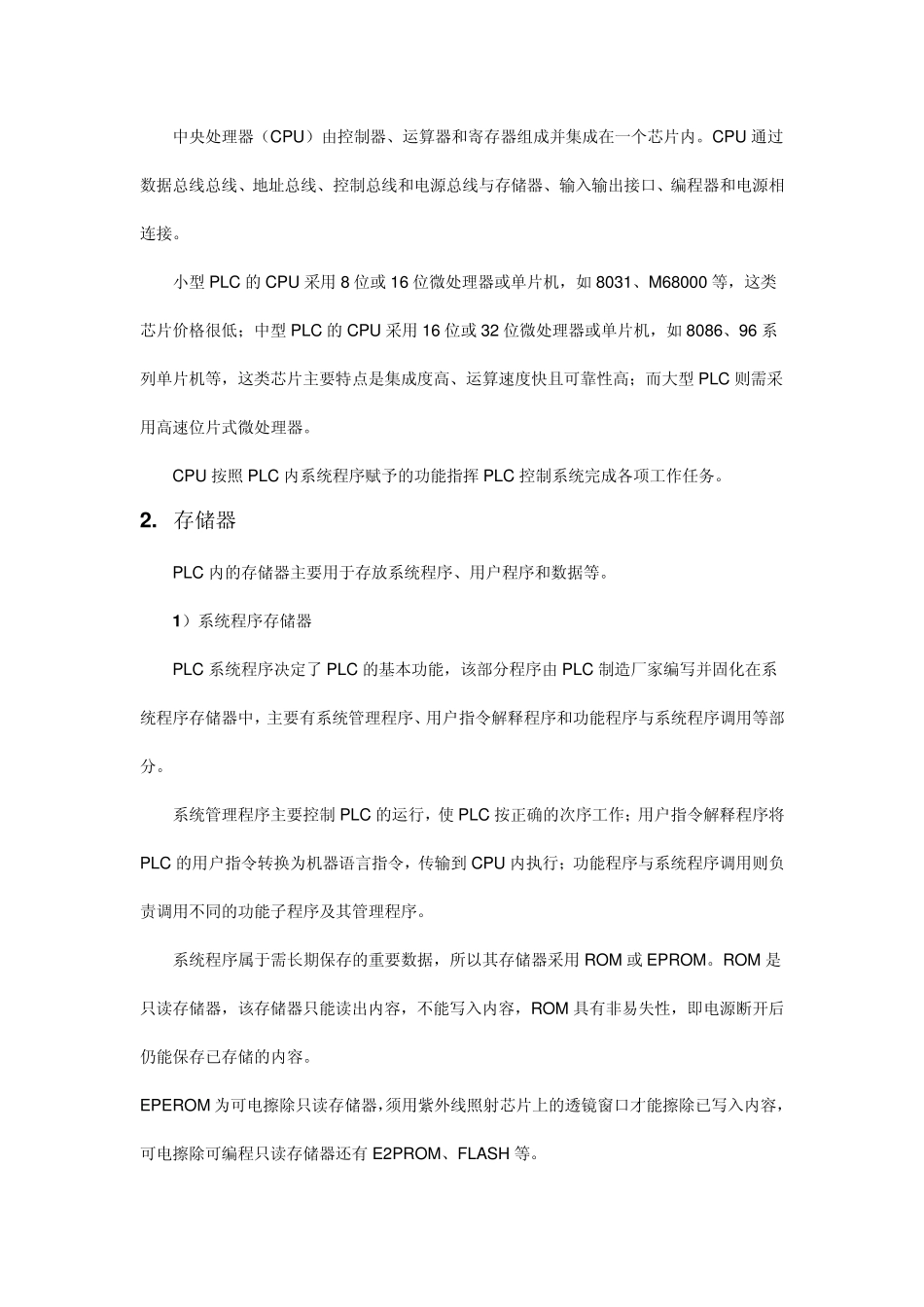

ＰＬＣ基础知识学习 模块一：ＰＬＣ基本组成及原理学习 收藏此信息 打印该信息 添加：佚名 来源：未知 可编程序控制器（Programmable Controller ）原本应简称PC，为了与个人计算机专称PC 相区别，所以可编程序控制器简称定为PLC（Programmable Logic Controller），但并非说PLC 只能控制逻辑信号。PLC 是专门针对工业环境应用设计的，自带直观、简单并易于掌握编程语言环境的工业现场控制装置。 一、PLC 基本组成 PLC 基本组成包括中央处理器（CPU）、存储器、输入/输出接口（缩写为I/O，包括输入接口、输出接口、外部设备接口、扩展接口等）、外部设备编程器及电源模块组成，见图 4-1。PLC 内部各组成单元之间通过电源总线、控制总线、地址总线和数据总线连接，外部则根据实际控制对象配置相应设备与控制装置构成PLC 控制系统。 图 4-1 PLC 的基本组成 1. 中央处理器 中央处理器（CPU）由控制器、运算器和寄存器组成并集成在一个芯片内。CPU 通过数据总线总线、地址总线、控制总线和电源总线与存储器、输入输出接口、编程器和电源相连接。 小型 PLC 的 CPU 采用 8 位或 16 位微处理器或单片机，如 8031、M68000 等，这类芯片价格很低；中型 PLC 的 CPU 采用 16 位或 32 位微处理器或单片机，如 8086、96 系列单片机等，这类芯片主要特点是集成度高、运算速度快且可靠性高；而大型 PLC 则需采用高速位片式微处理器。 CPU 按照 PLC 内系统程序赋予的功能指挥 PLC 控制系统完成各项工作任务。 2 . 存储器 PLC 内的存储器主要用于存放系统程序、用户程序和数据等。 1 ）系统程序存储器 PLC 系统程序决定了 PLC 的基本功能，该部分程序由PLC 制造厂家编写并固化在系统程序存储器中，主要有系统管理程序、用户指令解释程序和功能程序与系统程序调用等部分。 系统管理程序主要控制PLC 的运行，使 PLC 按正确的次序工作；用户指令解释程序将PLC 的用户指令转换为机器语言指令，传输到 CPU 内执行；功能程序与系统程序调用则负责调用不同的功能子程序及其管理程序。 系统程序属于需长期保存的重要数据，所以其存储器采用 ROM 或 EPROM。ROM 是只读存储器，该存储器只能读出内容，不能写入内容，ROM 具有非易失性，即电源断开后仍能保存已存储的内容。 EPEROM 为可电擦除只读存储器，须用紫外线照射芯片上的透镜窗口才能擦除已写入内容，可电擦除可编程只读存储器还...
