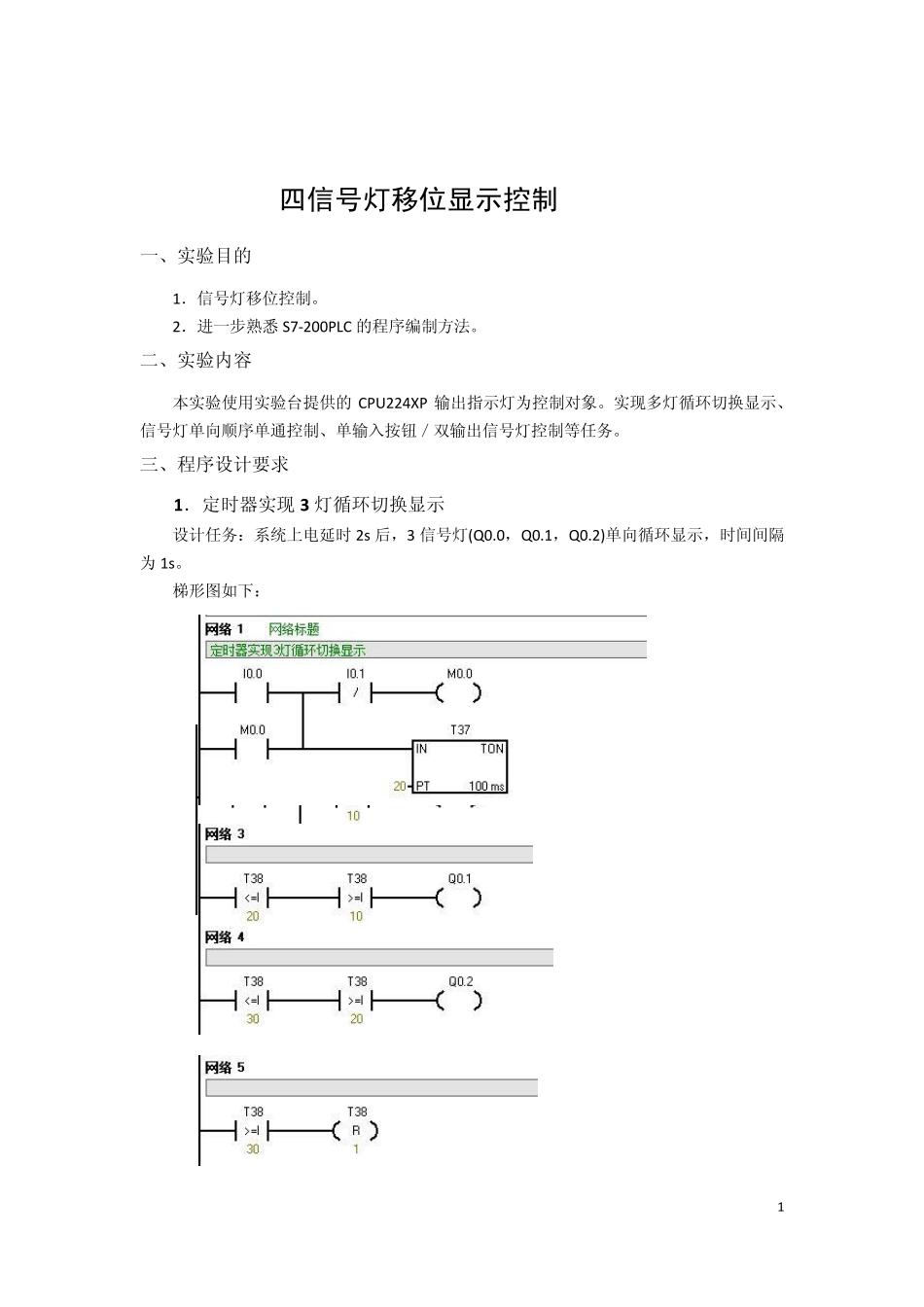

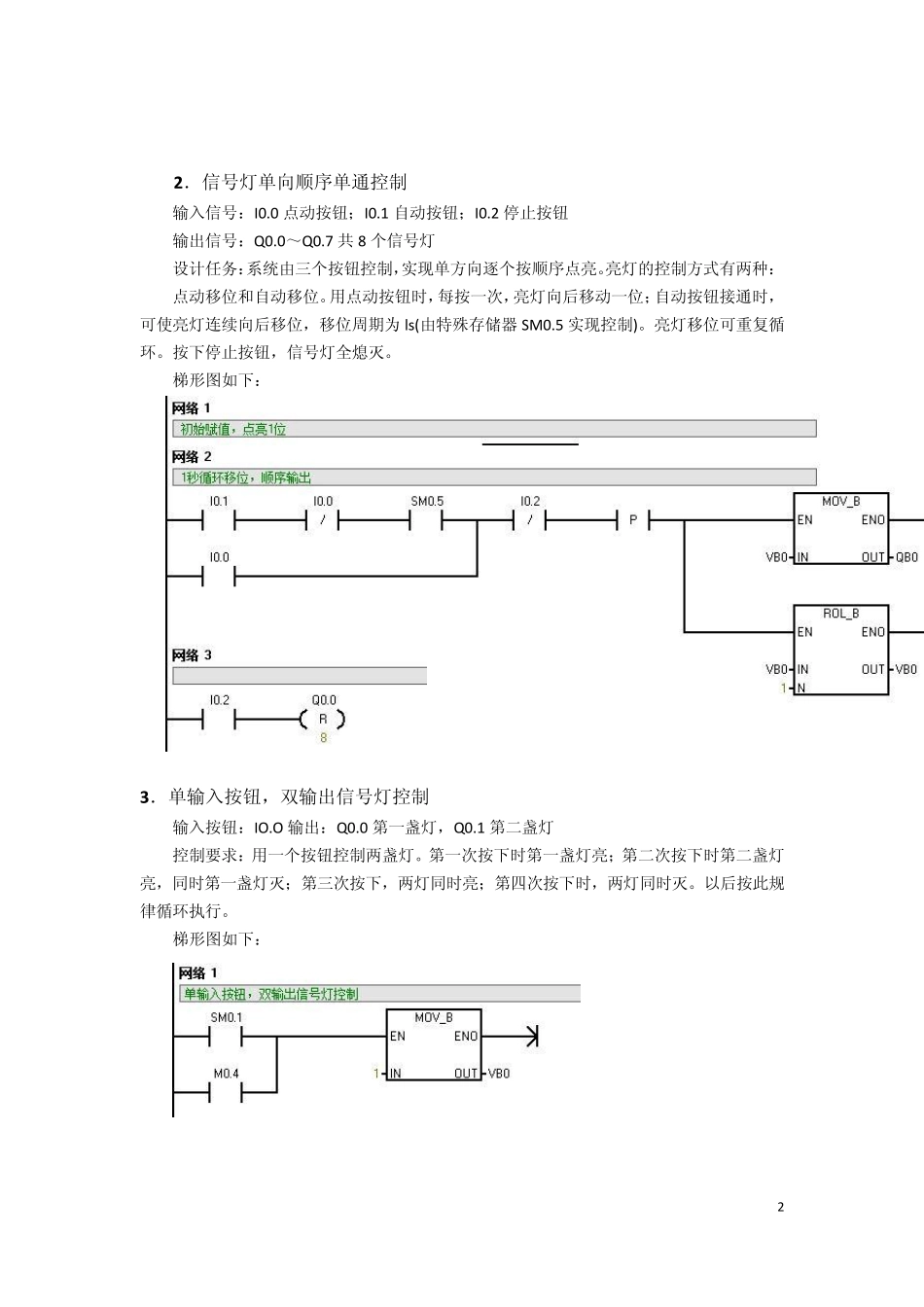

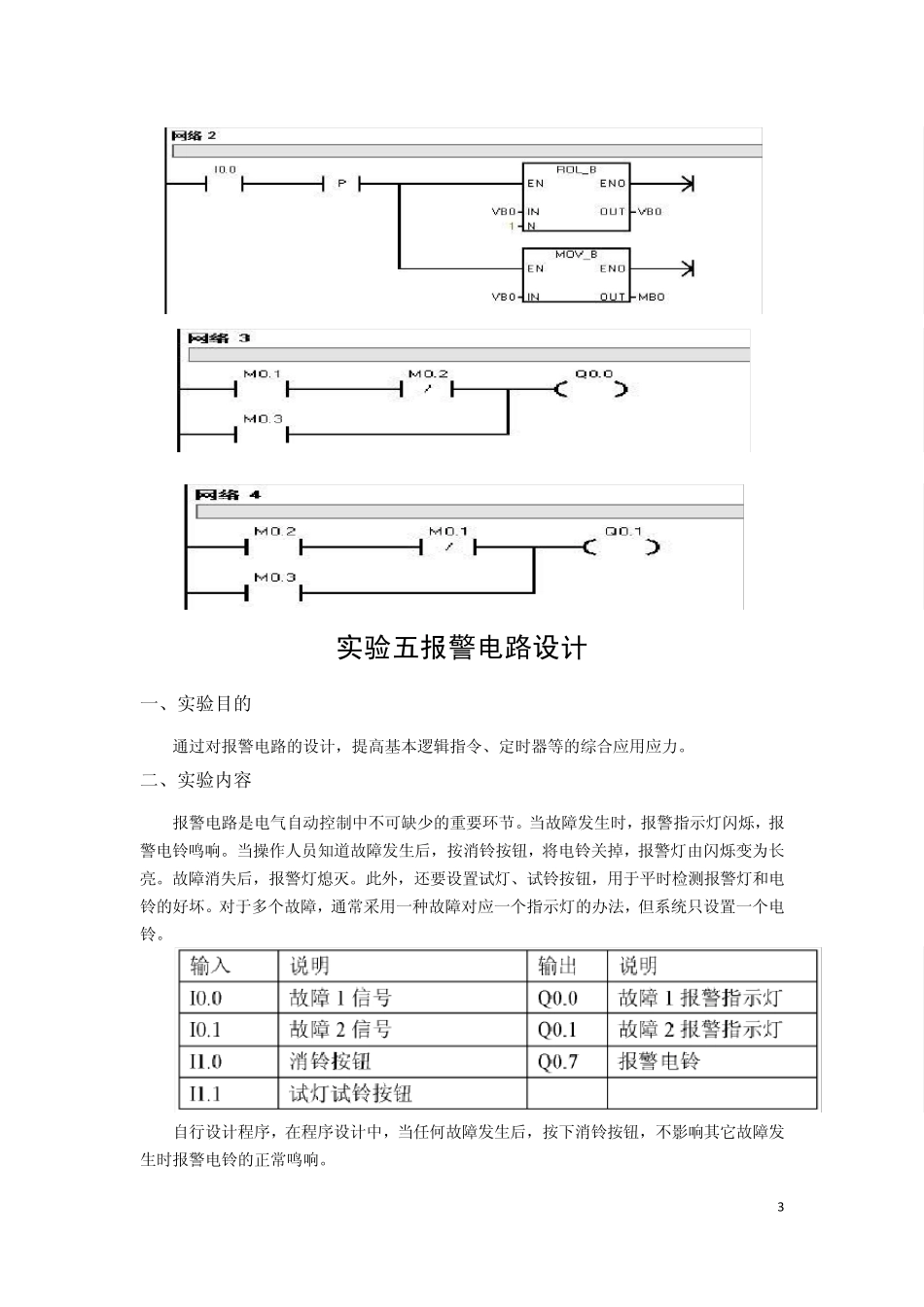

1 四信号灯移位显示控制 一、实验目的 1．信号灯移位控制。 2．进一步熟悉 S7-200PLC 的程序编制方法。 二、实验内容 本实验使用实验台提供的 CPU224XP 输出指示灯为控制对象。实现多灯循环切换显示、信号灯单向顺序单通控制、单输入按钮／双输出信号灯控制等任务。 三、程序设计要求 1．定时器实现 3 灯循环切换显示 设计任务：系统上电延时 2s后，3 信号灯(Q0.0，Q0.1，Q0.2)单向循环显示，时间间隔为 1s。 梯形图如下： 2 2．信号灯单向顺序单通控制 输入信号：I0.0 点动按钮；I0.1 自动按钮；I0.2 停止按钮 输出信号：Q0.0～Q0.7 共8 个信号灯 设计任务：系统由三个按钮控制，实现单方向逐个按顺序点亮。亮灯的控制方式有两种： 点动移位和自动移位。用点动按钮时，每按一次，亮灯向后移动一位；自动按钮接通时，可使亮灯连续向后移位，移位周期为 ls (由特殊存储器 SM0.5 实现控制)。亮灯移位可重复循环。按下停止按钮，信号灯全熄灭。 梯形图如下： 3．单输入按钮，双输出信号灯控制 输入按钮：IO.O 输出：Q0.0 第一盏灯，Q0.1 第二盏灯 控制要求：用一个按钮控制两盏灯。第一次按下时第一盏灯亮；第二次按下时第二盏灯亮，同时第一盏灯灭；第三次按下，两灯同时亮；第四次按下时，两灯同时灭。以后按此规律循环执行。 梯形图如下： 3 实验五报警电路设计 一、实验目的 通过对报警电路的设计，提高基本逻辑指令、定时器等的综合应用应力。 二、实验内容 报警电路是电气自动控制中不可缺少的重要环节。当故障发生时，报警指示灯闪烁，报警电铃鸣响。当操作人员知道故障发生后，按消铃按钮，将电铃关掉，报警灯由闪烁变为长亮。故障消失后，报警灯熄灭。此外，还要设置试灯、试铃按钮，用于平时检测报警灯和电铃的好坏。对于多个故障，通常采用一种故障对应一个指示灯的办法，但系统只设置一个电铃。 自行设计程序，在程序设计中，当任何故障发生后，按下消铃按钮，不影响其它故障发生时报警电铃的正常鸣响。 4 梯形图如下： 实验六十字路口交通信号控制模拟 一、实验目的 5 应用PLC 的定时器等基本控制指令，根据控制要求，模拟实现十字路口交通信号控制，了解PLC 在实际工程中的应用。 二、系统接线 本实验使用实验台提供的十字路口交通信号灯为输出控值对象，控制接线对应关系： 三、控制要求 交通信号灯控制系统的启动开关为 SD(I0.0)，开关接通后系统开始工作。首先南北向...
