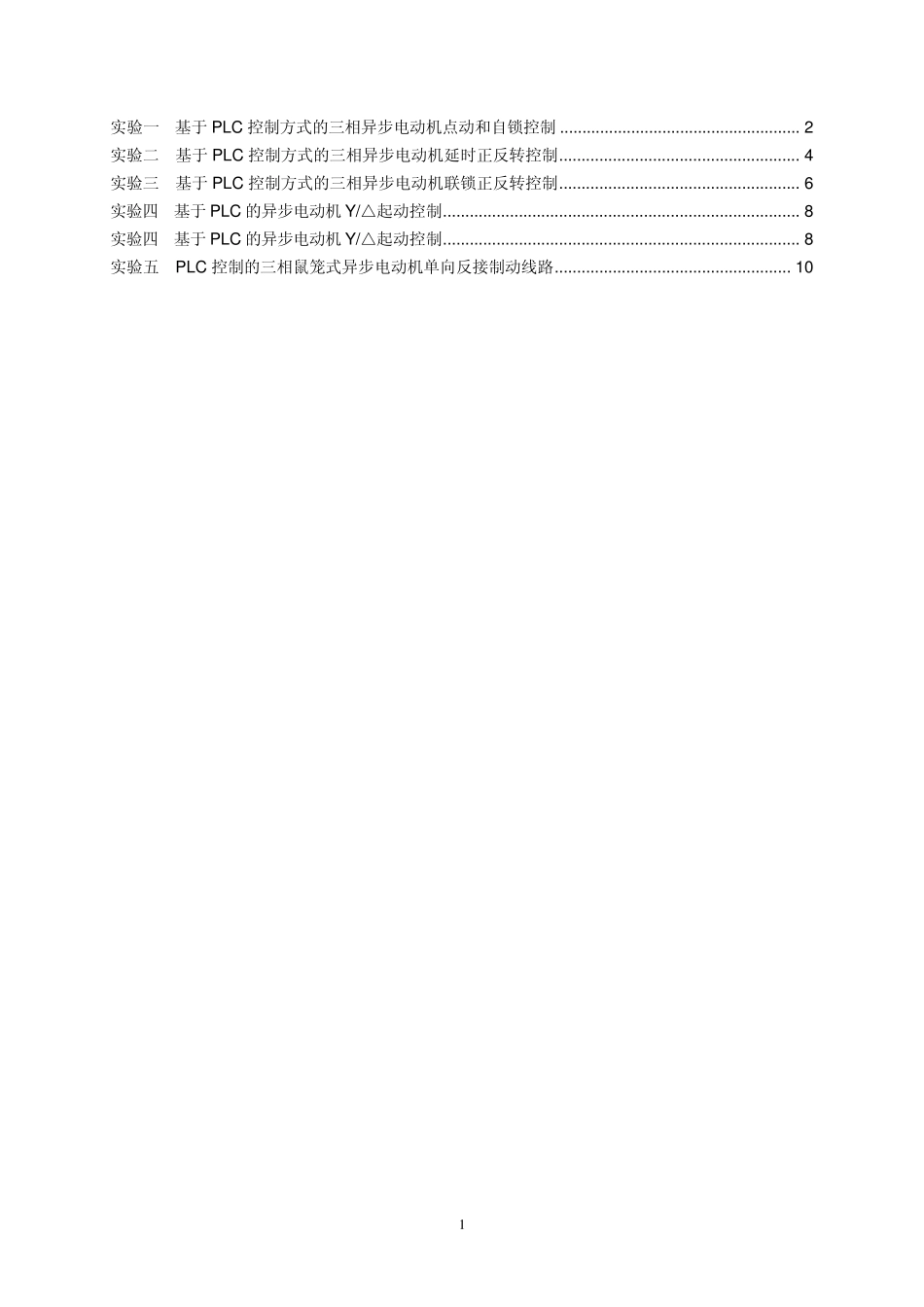

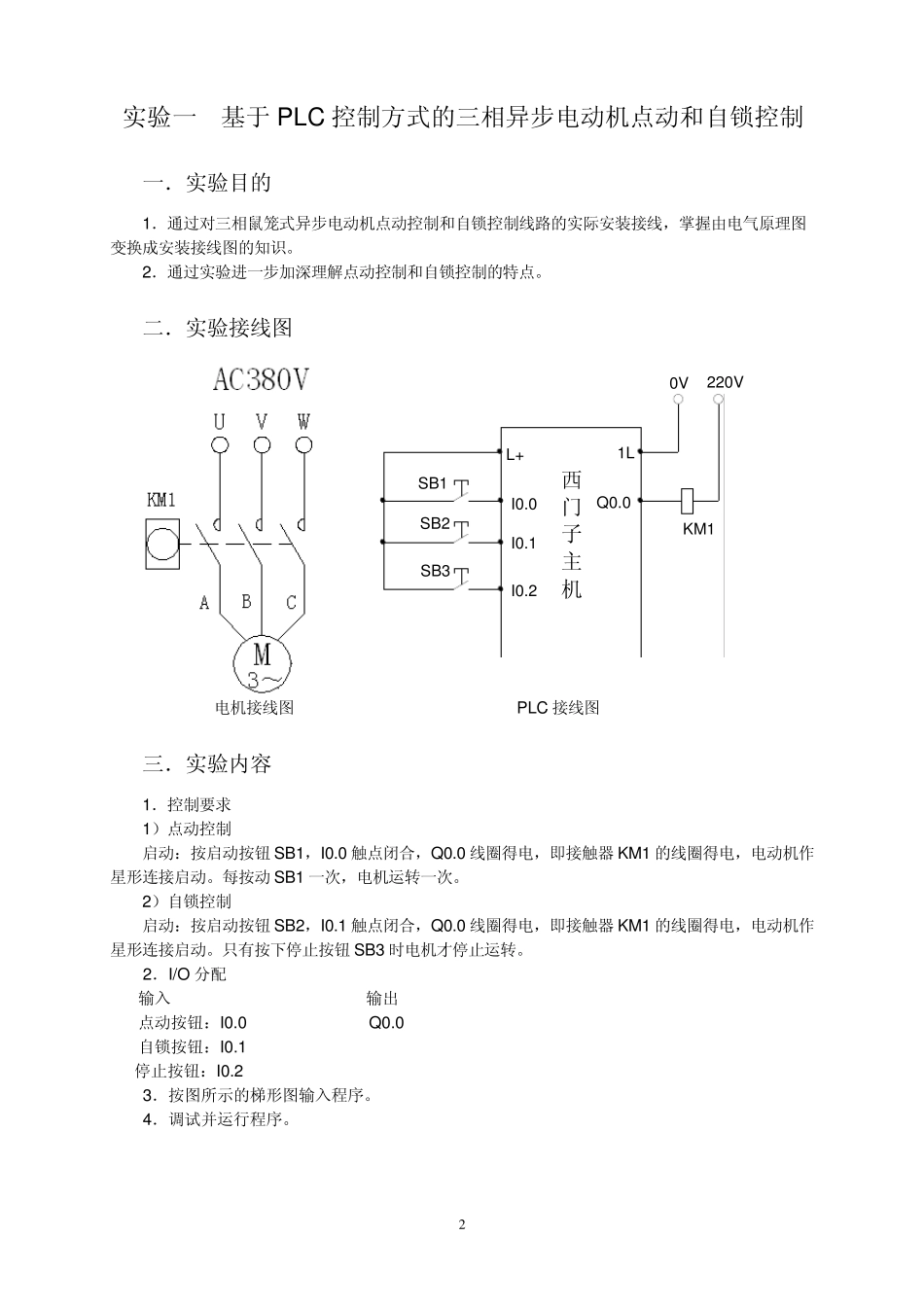

1 实验一 基于PLC 控制方式的三相异步电动机点动和自锁控制 ...................................................... 2 实验二 基于PLC 控制方式的三相异步电动机延时正反转控制 ...................................................... 4 实验三 基于PLC 控制方式的三相异步电动机联锁正反转控制 ...................................................... 6 实验四 基于PLC 的异步电动机Y/△起动控制 ................................................................................ 8 实验四 基于PLC 的异步电动机Y/△起动控制 ................................................................................ 8 实验五 PLC 控制的三相鼠笼式异步电动机单向反接制动线路 ..................................................... 10 2 实验一 基于PLC 控制方式的三相异步电动机点动和自锁控制 一．实验目的 1．通过对三相鼠笼式异步电动机点动控制和自锁控制线路的实际安装接线，掌握由电气原理图变换成安装接线图的知识。 2．通过实验进一步加深理解点动控制和自锁控制的特点。 二．实验接线图 西门子主机220V0V1LQ0.0I0.2I0.1I0.0SB3SB2SB1L+KM1 电机接线图 PLC 接线图 三．实验内容 1．控制要求 1）点动控制 启动：按启动按钮 SB1，I0.0 触点闭合，Q0.0 线圈得电，即接触器 KM1 的线圈得电，电动机作星形连接启动。每按动SB1 一次，电机运转一次。 2）自锁控制 启动：按启动按钮 SB2，I0.1 触点闭合，Q0.0 线圈得电，即接触器 KM1 的线圈得电，电动机作星形连接启动。只有按下停止按钮 SB3 时电机才停止运转。 2．I/O 分配 输入 输出 点动按钮：I0.0 Q0.0 自锁按钮：I0.1 停止按钮：I0.2 3．按图所示的梯形图输入程序。 4．调试并运行程序。 3 I 0 . 0I 0 . 1I 0 . 2Q 0 . 0M 0 . 1M 0 . 0M 0 . 1M 0 . 0M 0 . 1 图1 3 -1 点动与自锁梯形图 4 实验二 基于PLC 控制方式的三相异步电动机延时正反转控制 一．实验目的 1．通过对三相鼠笼式异步电动机延时正反转控制线路的安装接线，掌握由电气原理图接成实际操作电路的方法。 2．加深对电气控制系统各种保护、自锁、互锁等环节的理解。 3．学会分析、排除继电--接触控制线路故障的方法。 二．实验接线图 西门子主机220V0V1LQ0.0I0.2I0.1I0.0SB3SB2SB1L+KM1KM2Q0.1...
