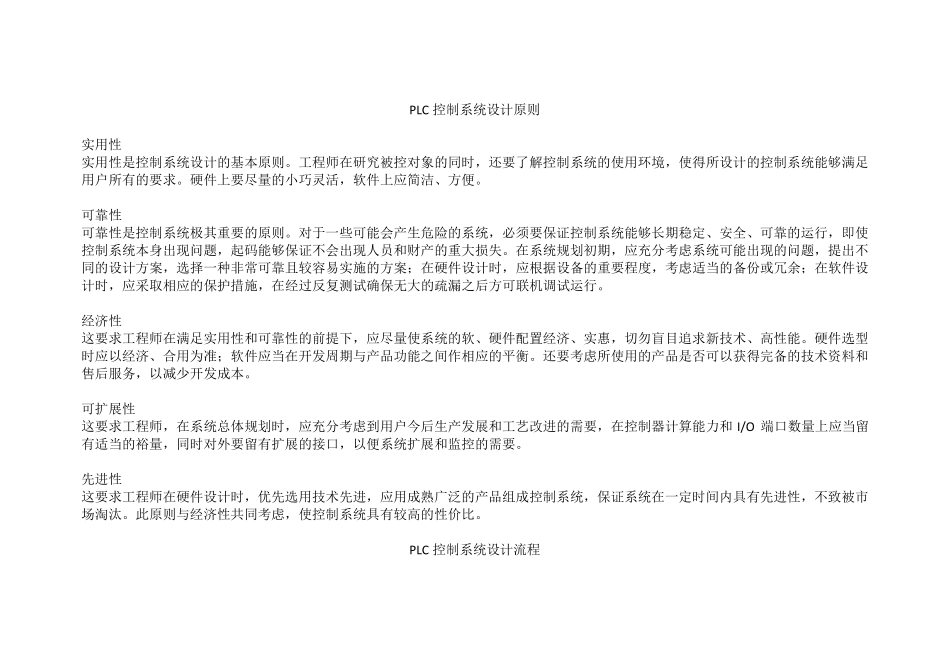

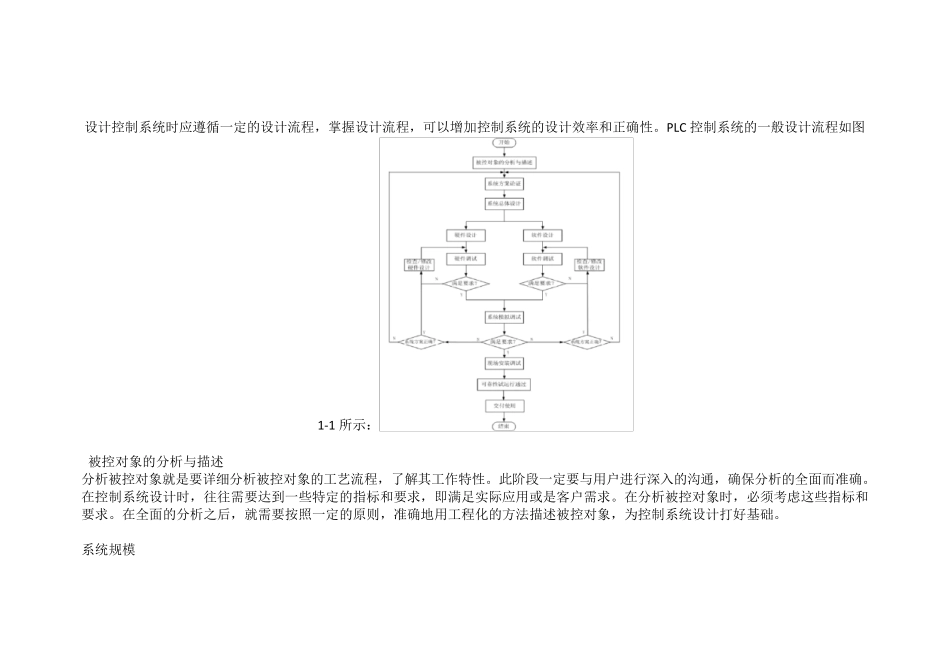

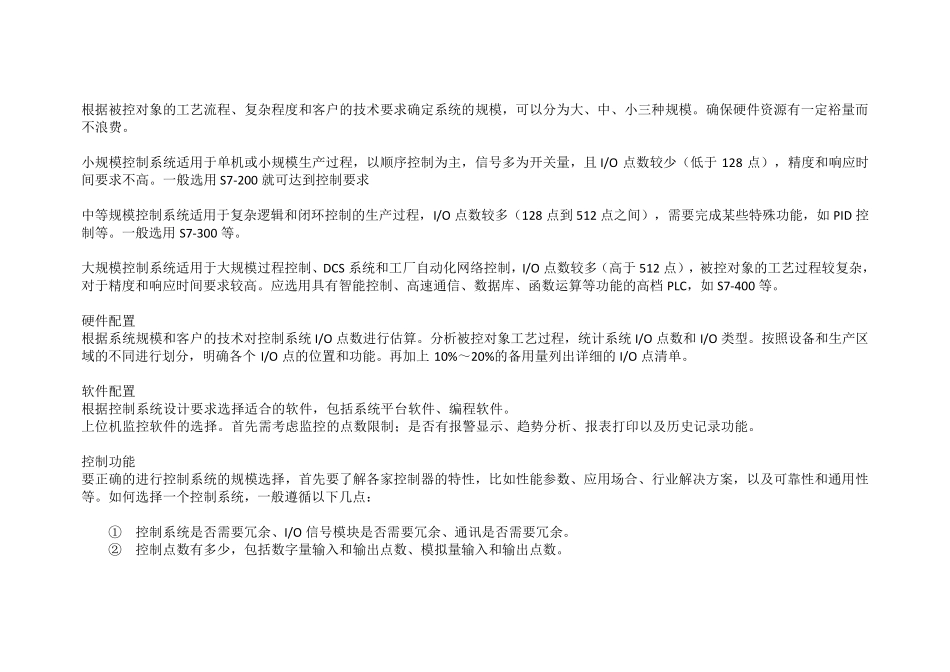

PLC 控制系统设计原则 实用性 实用性是控制系统设计的基本原则。工程师在研究被控对象的同时，还要了解控制系统的使用环境，使得所设计的控制系统能够满足用户所有的要求。硬件上要尽量的小巧灵活，软件上应简洁、方便。 可靠性 可靠性是控制系统极其重要的原则。对于一些可能会产生危险的系统，必须要保证控制系统能够长期稳定、安全、可靠的运行，即使控制系统本身出现问题，起码能够保证不会出现人员和财产的重大损失。在系统规划初期，应充分考虑系统可能出现的问题，提出不同的设计方案，选择一种非常可靠且较容易实施的方案；在硬件设计时，应根据设备的重要程度，考虑适当的备份或冗余；在软件设计时，应采取相应的保护措施，在经过反复测试确保无大的疏漏之后方可联机调试运行。 经济性 这要求工程师在满足实用性和可靠性的前提下，应尽量使系统的软、硬件配置经济、实惠，切勿盲目追求新技术、高性能。硬件选型时应以经济、合用为准；软件应当在开发周期与产品功能之间作相应的平衡。还要考虑所使用的产品是否可以获得完备的技术资料和售后服务，以减少开发成本。 可扩展性 这要求工程师，在系统总体规划时，应充分考虑到用户今后生产发展和工艺改进的需要，在控制器计算能力和 I/O 端口数量上应当留有适当的裕量，同时对外要留有扩展的接口，以便系统扩展和监控的需要。 先进性 这要求工程师在硬件设计时，优先选用技术先进，应用成熟广泛的产品组成控制系统，保证系统在一定时间内具有先进性，不致被市场淘汰。此原则与经济性共同考虑，使控制系统具有较高的性价比。 PLC 控制系统设计流程 设计控制系统时应遵循一定的设计流程，掌握设计流程，可以增加控制系统的设计效率和正确性。PLC 控制系统的一般设计流程如图1-1 所示： 被控对象的分析与描述 分析被控对象就是要详细分析被控对象的工艺流程，了解其工作特性。此阶段一定要与用户进行深入的沟通，确保分析的全面而准确。在控制系统设计时，往往需要达到一些特定的指标和要求，即满足实际应用或是客户需求。在分析被控对象时，必须考虑这些指标和要求。在全面的分析之后，就需要按照一定的原则，准确地用工程化的方法描述被控对象，为控制系统设计打好基础。 系统规模 根 据 被 控 对 象 的 工 艺 流 程 、 复 杂 程 度 和 客 户 的 技 术 要 求 确 定 系 统 的 规 模 ， 可 以 分 为 大 、 中 、 小 三 种 规 ...
