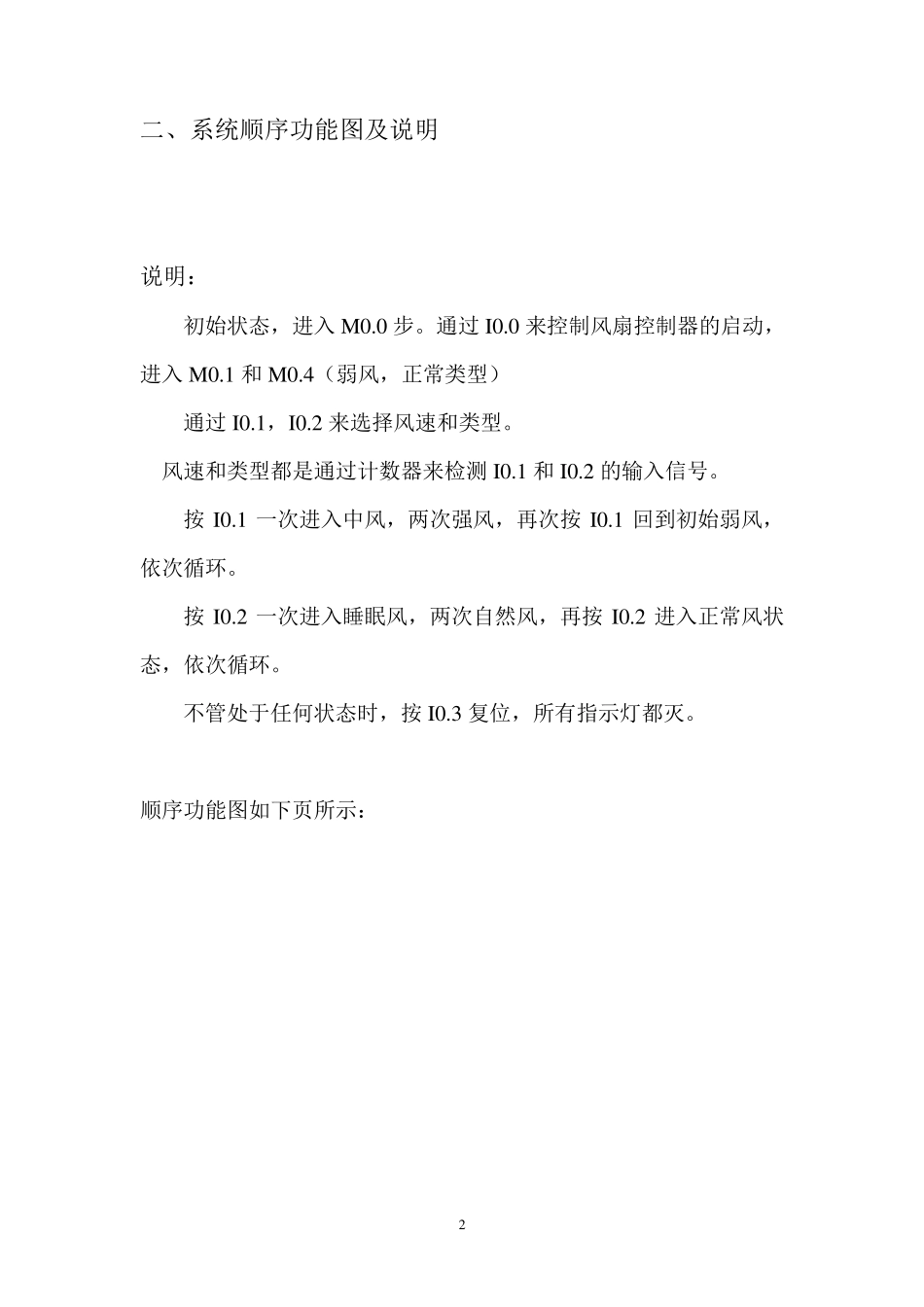

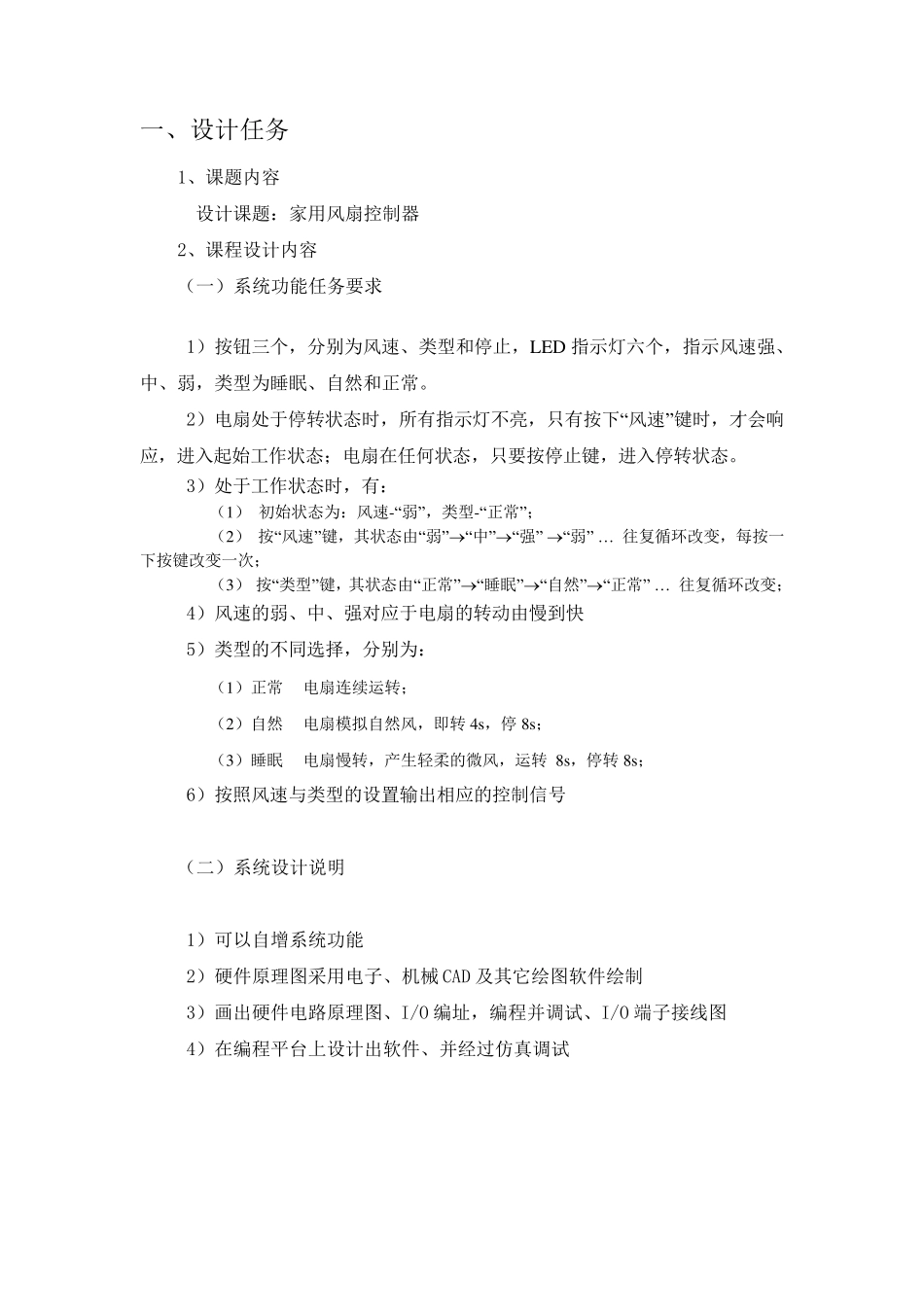

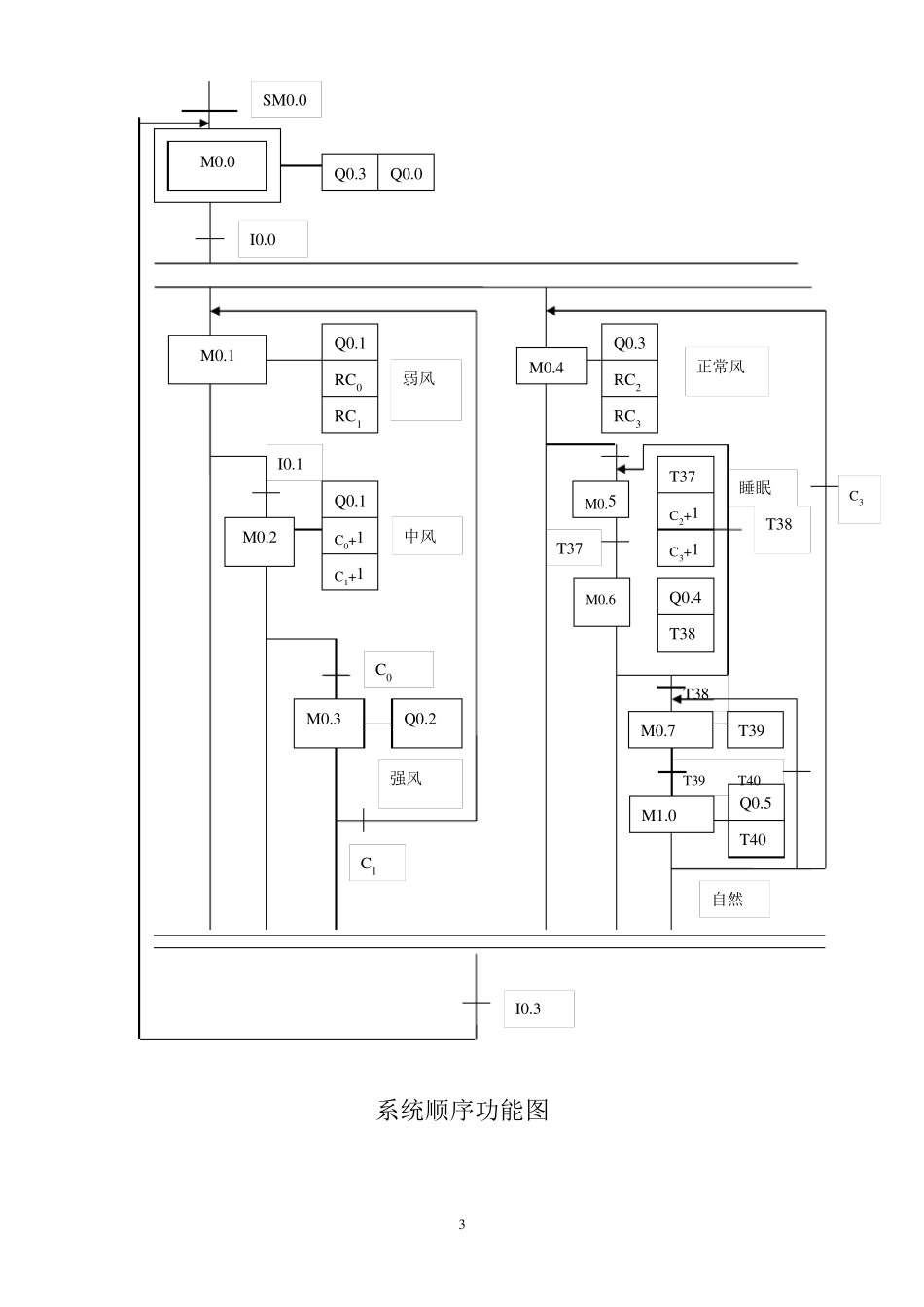

一、设计任务 1、课题内容 设计课题：家用风扇控制器 2、课程设计内容 （一）系统功能任务要求 1）按钮三个，分别为风速、类型和停止，LED 指示灯六个，指示风速强、中、弱，类型为睡眠、自然和正常。 2）电扇处于停转状态时，所有指示灯不亮，只有按下“风速”键时，才会响应，进入起始工作状态；电扇在任何状态，只要按停止键，进入停转状态。 3）处于工作状态时，有： （1） 初始状态为：风速-“弱”，类型-“正常”； （2） 按“风速”键，其状态由“弱”“中”“强” “弱” … 往复循环改变，每按一下按键改变一次； （3） 按“类型”键，其状态由“正常”“睡眠”“自然”“正常” … 往复循环改变； 4）风速的弱、中、强对应于电扇的转动由慢到快 5）类型的不同选择，分别为： （1）正常 电扇连续运转； （2）自然 电扇模拟自然风，即转 4s，停 8s； （3）睡眠 电扇慢转，产生轻柔的微风，运转 8s，停转 8s； 6）按照风速与类型的设置输出相应的控制信号 （二）系统设计说明 1）可以自增系统功能 2）硬件原理图采用电子、机械 CAD 及其它绘图软件绘制 3）画出硬件电路原理图、I/O 编址，编程并调试、I/O 端子接线图 4）在编程平台上设计出软件、并经过仿真调试 2 二、系统顺序功能图及说明 说明： 初始状态，进入 M 0.0 步。通过 I0.0 来控制风扇控制器的启动，进入 M 0.1 和 M 0.4（弱风，正常类型） 通过 I0.1，I0.2 来选择风速和类型。 风速和类型都是通过计数器来检测 I0.1 和 I0.2 的输入信号。 按 I0.1 一次进入中风，两次强风，再次按 I0.1 回到初始弱风，依次循环。 按 I0.2 一次进入睡眠风，两次自然风，再按 I0.2 进入正常风状态，依次循环。 不管处于任何状态时，按 I0.3 复位，所有指示灯都灭。 顺序功能图如下页所示： 3 睡眠 T38 T37 T40 T39 M0.0 Q0.3 Q0.0 M0.1 Q0.1 RC0 RC1 M0.2 Q0.1 C0+1C1+1 M0.3 Q0.2 I0.0 C0 I0.1 C1 M0.4 Q0.3 RC2 RC3 M0.5 M0.6 Q0.4 T38 T37 C2+1 C3+1 M0.7 M1.0 T39 Q0.5T38 T40弱风 中风 强风 自然 正常风 I0.3 系统顺序功能图 SM0.0 C3 4 四、PLC 设计 （一）I/O 地址的分布 （二）器件的选择 1、PLC 的选择： S7-200 S7-200 是一种小型的可编程序控制器，适用于各行各业，各种场合中的检测、监测及控制的自动化。S7-200 系列的强大功...
