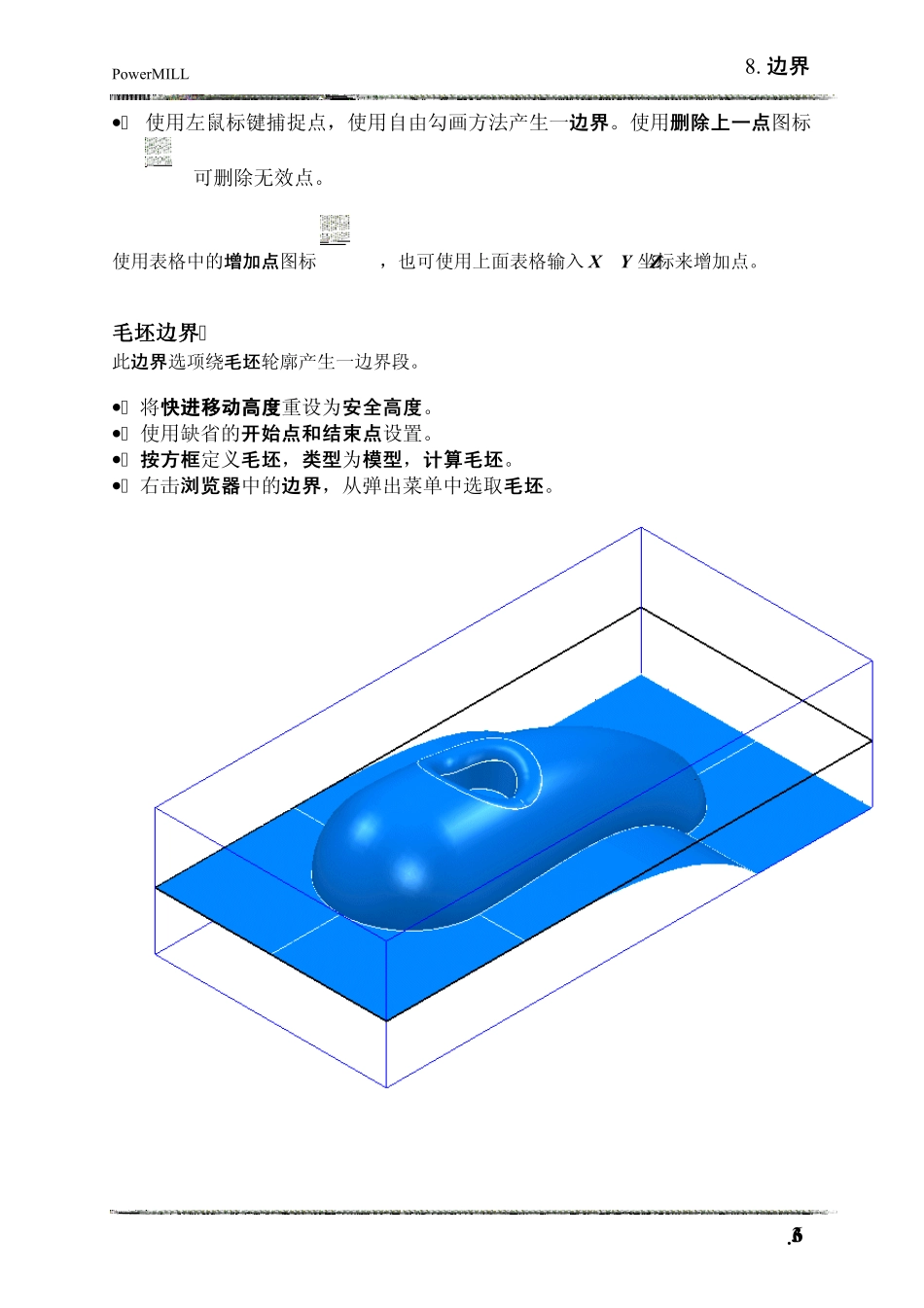

Pow erMILL 8. 边界 Issue PMILL 8 6.1 8 . 边界 简介 边界由包含有一个或多个闭合（线框）段组成，其主要功用是将加工策略限制在部件的某个特定区域。前面课程我们使用过边界来裁剪加工策略，使某些策略的加工仅出现在部件上所需的区域。例如，等高精加工策略来加工陡峭的侧壁；而平行精加工策略来加工浅滩区域。 系统提供了若干个标准的边界产生选项。 用户定义边界 这种类型的边界通过附加的子菜单从的一些选项产生。和其它的主边界选项不同的是这种类型的边界一般来说仅牵扯到已有线框转换，而其它主边界选项却和Pow erMILL 中的其它元素相关。 输入外部线框。 边界、参考线和刀具路径选项平时不可用，但选取某个元素后即被激活。 。 插入已选模型边缘。 打开自由形状或坐标输入。 打开复合曲线产生器。 打开线框造形器。 • 从主下拉菜单中选取文件－删除全部。 • 通过文件输入模型:- D:\users\training\Pow erMILL_Data\Models\cow ling。 8. 边界 Pow erMILL 6.2 Issue PMILL 8 • 选取定义中央型腔和圆倒角的曲面。 • 在浏览器中右击边界并选取产生－用户定义，在用户定义表格中左击模型图标（上图箭头所示）。 于是绕模型中的已选部分边缘产生了一边界段。 • 选取从顶部查看 (Z ) ，关闭阴影查看但保留线框查看。 • 从主下拉菜单中选取工具－捕捉过滤器，不勾取模型（这样可阻止勾画过程捕捉模型节点。） • 右击浏览器中的边界－产生边界－用户定义，随后左击表格中的勾画图标。 Pow erMILL 8. 边界 Issue PMILL 8 6.3 • 使用左鼠标键捕捉点，使用自由勾画方法产生一边界。使用删除上一点图标 可删除无效点。 使用表格中的增加点图标 ，也可使用上面表格输入X Y Z坐标来增加点。 毛坯毛坯边界边界 此边界选项绕毛坯轮廓产生一边界段。 • 将快进快进移动高度移动高度重设为安全高度。 • 使用缺省的开始点和结束点设置。 • 按方框定义毛坯，类型为模型，计算毛坯。 • 右击浏览器中的边界，从弹出菜单中选取毛坯。 于是绕毛坯的外边缘在 Z0 处定义了一二维边界。 已选曲面边界 已选曲面边界定义了一个或多个边界段，这些段是激活刀具和 已选曲面失去接触的位置。这些段代表了激活刀具的刀尖轨迹。 • 产生一直径为16，的球头刀 bn16。 • 选取包括圆倒角在内的定义中心型腔的那些曲面。 8. 边界 Pow erMILL 6 .4 Issue PMILL ...
