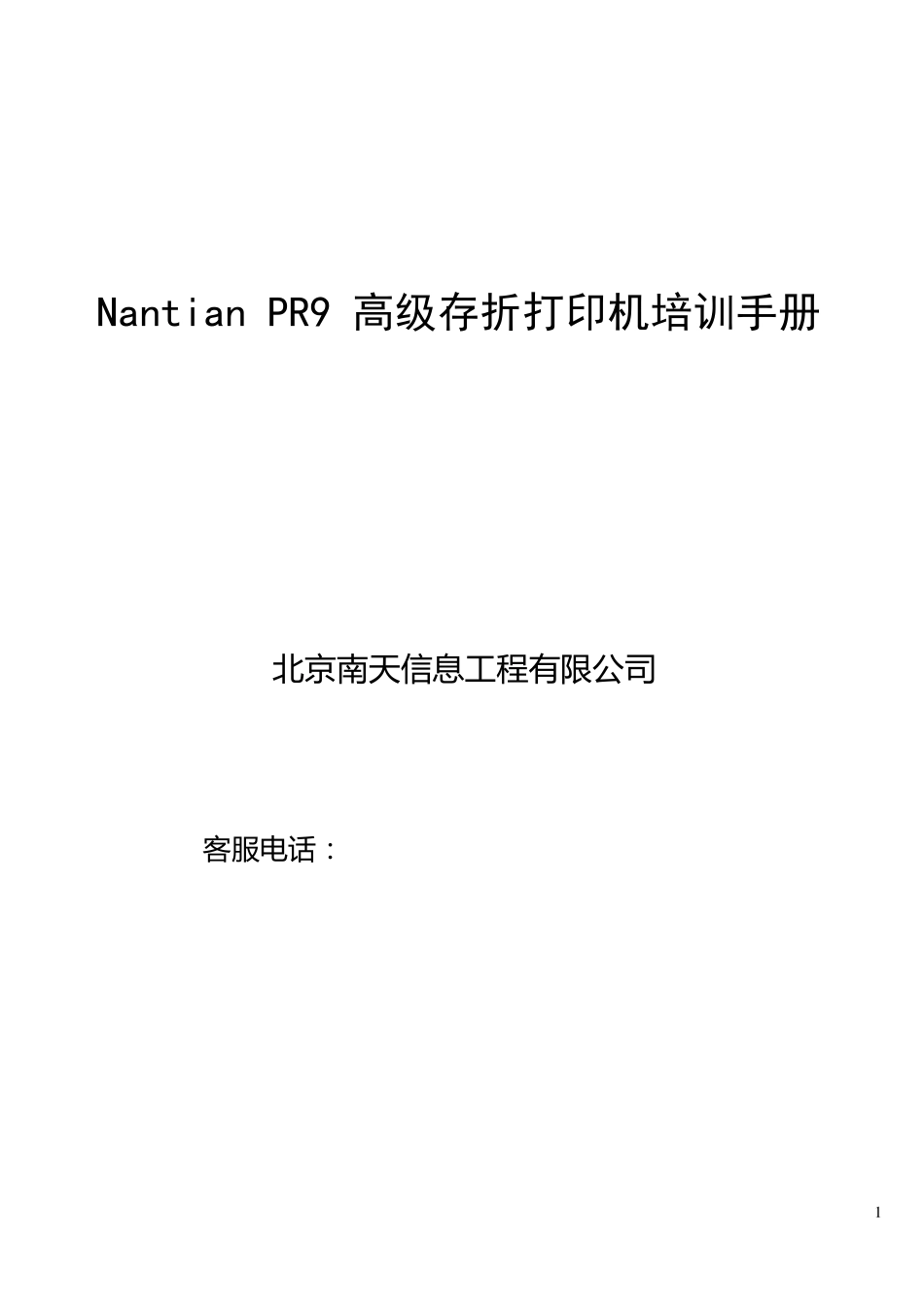

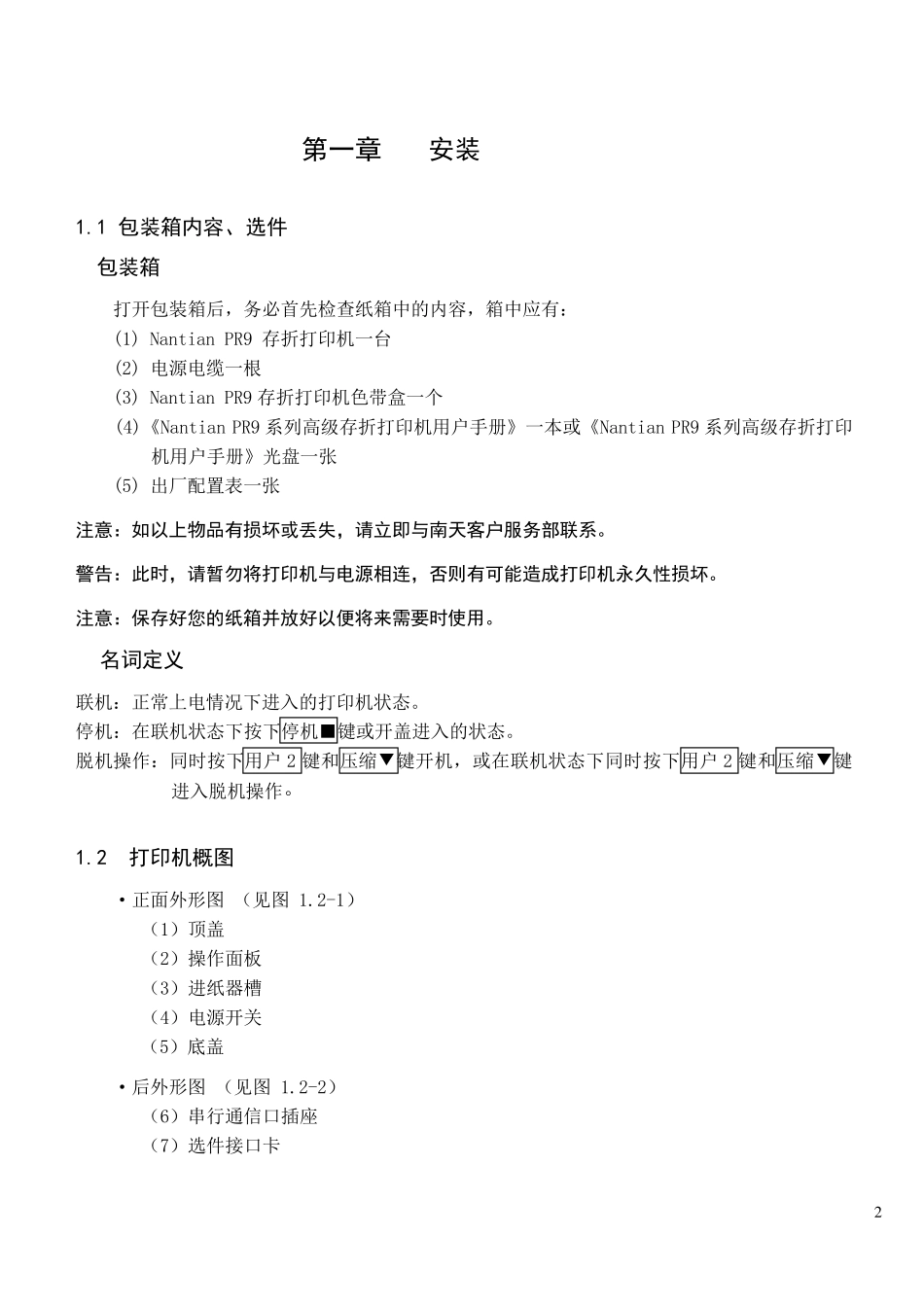

1 Nantian PR9 高级存折打印机培训手册 北 京南天信息工程有限公司 客服电话： ************* 2 第一章 安装 1.1 包装箱内容、选件 包装箱 打开包装箱后，务必首先检查纸箱中的内容，箱中应有： (1) Nantian PR9 存折打印机一台 (2) 电源电缆一根 (3) Nantian PR9 存折打印机色带盒一个 (4)《Nantian PR9 系列高级存折打印机用户手册》一本或《Nantian PR9 系列高级存折打印机用户手册》光盘一张 (5) 出厂配置表一张 注意：如以上物品有损坏或丢失，请立即与南天客户服务部联系。 警告：此时，请暂勿将打印机与电源相连，否则有可能造成打印机永久性损坏。 注意：保存好您的纸箱并放好以便将来需要时使用。 名词定义 联机：正常上电情况下进入的打印机状态。 停机：在联机状态下按下停机■键或开盖进入的状态。 脱机操作：同时按下用户2 键和压缩▼键开机，或在联机状态下同时按下用户2 键和压缩▼键进入脱机操作。 1.2 打印机概图 ·正面外形图 （见图 1.2-1） （1）顶盖 （2）操作面板 （3）进纸器槽 （4）电源开关 （5）底盖 ·后外形图 （见图 1.2-2） （6）串行通信口插座 （7）选件接口卡 3 （8）后部退纸槽 （9）电源插座 （10）电气标签 ·顶盖打开外形图 （见图 1.2-3） （11）色带传动轴 （12）打印头 （13）打印部件绿色升降手柄 图 1.2-1 打印机正面外形图 4 图 1.2-2 打印机后外形图 图 1.2-3 打印机顶盖打开外形图 1.3 取出为避免运输损坏所装的保护夹子和珍珠绵 开箱取出打印机时，切勿马上通电，否则会严重损坏打印机。首先应打开上盖，取出打印头皮带轮上的黑色铁夹子和黄色标签，并且取出运输时保护机器用的五块珍珠绵。 5 图 1.3-1 取出为避免运输损坏所装的保护夹子和珍珠绵 1.3.1 打开顶盖 提起顶盖打开在一个约90 度角的位置，但应小心不要用力过猛以避免顶盖铰链弄断。 1.3.2 取出打印头皮带上的铁夹子和黄色标签 取出上机架上打印头左侧夹在打印头齿带旁的黑色铁夹子和黄色标签。 1.3.3 取出运输时保护机器用的五块珍珠绵 取出机架两侧为运输时保护机器用的五块珍珠绵 警告：加电使用机器前，请务必检查打印机使用的电源标称值是否与打印机后的电气标签相一致，同时使用的电源电缆、插头等安全标准也应与上述规定相符，否则，将会发生不安全事故和导致机器损坏。 警告：加电使用机器前，请务必取出打印头皮带上的黑色铁夹...
