proe5.0挂EMX7.0辅助模具设计教程之四水杯模具设计VIP免费

proe5.0挂EMX7.0辅助模具设计教程之四水杯模具设计_第1页
1/59
proe5.0挂EMX7.0辅助模具设计教程之四水杯模具设计_第2页
2/59
proe5.0挂EMX7.0辅助模具设计教程之四水杯模具设计_第3页
3/59

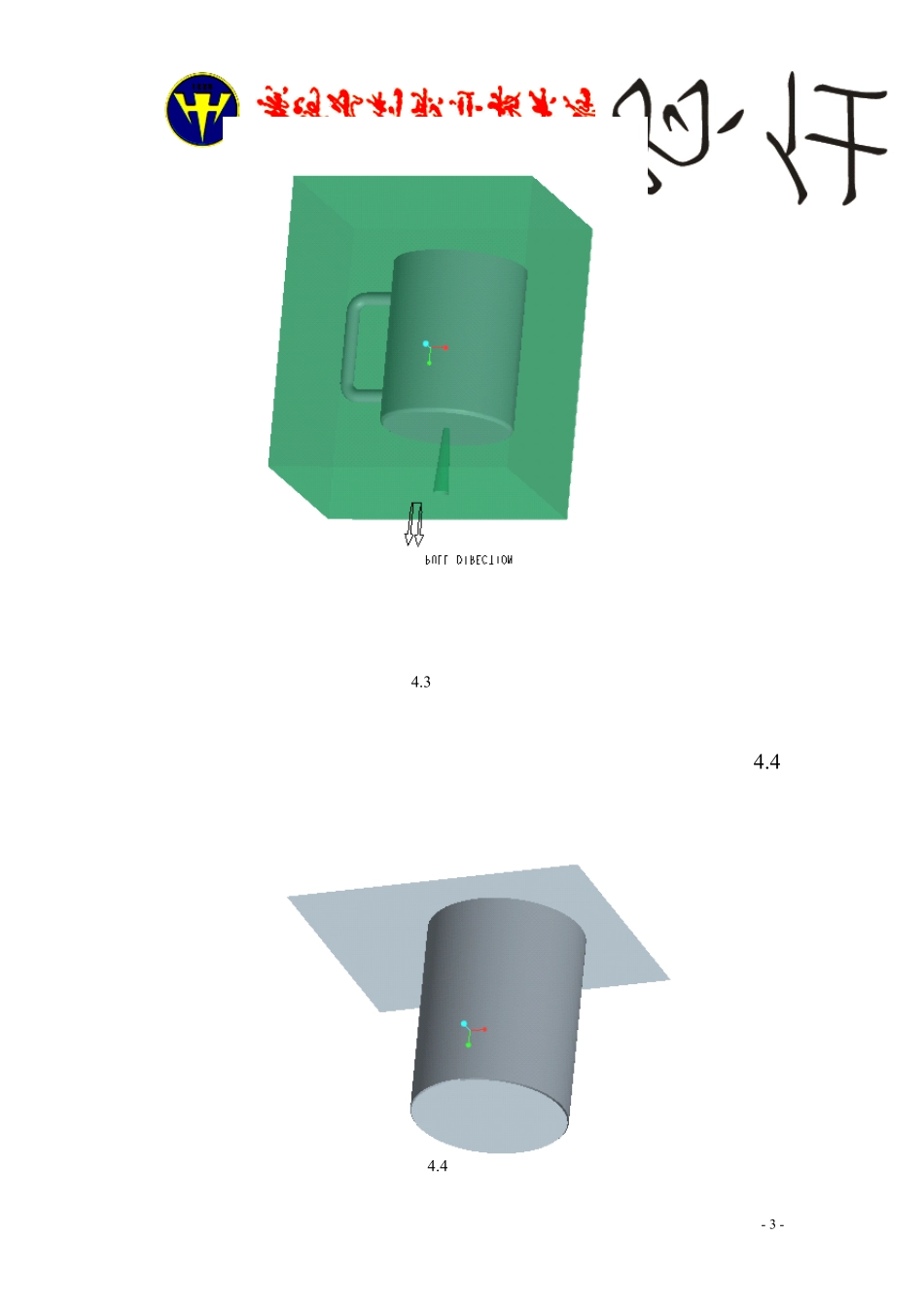

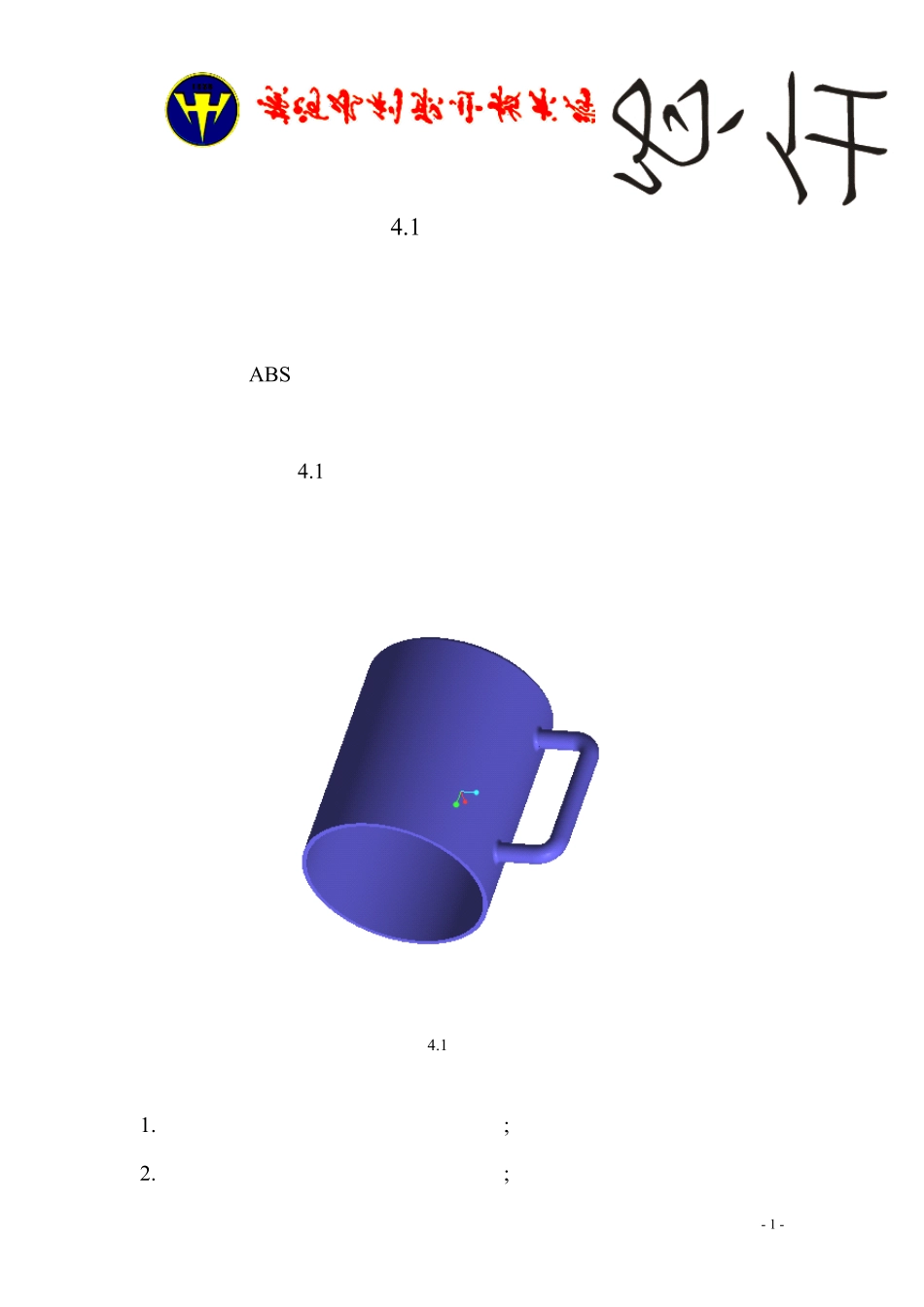

- 1 -项目四、水杯注射模具设计4.1 设计题目产品名称:塑料水杯产品材料:ABS产品数量:中、大批量生产塑件形状:如图 4.1 所示塑件体积:塑件要求:外轮廓表面光滑图 4.1 塑料水杯本章学习要点:1.进一步熟练掌握注射模具的基本结构;2.进一步熟悉塑料模具分模的基本步骤;- 2 -3.进一步熟悉学习 pro/E 复制分型法;4.掌握此类塑件的基于 proe 注射模具设计方法4.2设计方案分析通过观察制品的三维实体模型可以发现该模型结构简单,由于此水杯带有手柄,所以需要侧抽芯机构才能完成其顺利脱模。根据塑件的结构特点,对该塑件成型工艺方案进行比较分析,以拟定合理的模具设计方案。一、参照模型布局:该制品体积较大,决定采用一模一腔布局方式。如图 4.2 所示。图 4.3 参照模型布局二、浇注系统:考虑到制品表面要求较高,所以采用点交口从底面进料浇注成型,如图 4.3 所示。- 3 -图 4.3 浇注系统设计三、分型面设计:参照模型上部为平面,可以采用平整曲面来创建主分型面,如图4.4所示。图 4.4 主分型面- 4 -滑块可采用创建侧抽芯分型面来分割体积块,如图 4.5 所示。图 4.5 侧抽芯分型面四、推出机构的设计本例开关上盖制品成型后,包裹在型芯上,脱模阻力分布在制品的外轮廓侧面,由于开关上盖塑件壁薄,不已采用推杆推出机构,所以采用推件板推出形式。五、冷却系统设计该制品形状较规则,体积不大,可以采用直水道分布,水道外由橡胶管连接- 5 -4.3加载参照模型步骤 01:选择下拉菜单中的→命令将工作目录指向保存文件夹所在的路径。步骤 02:在工具栏中单击新建按钮。步骤 03:在新建对话框中,在区域中选择按钮,在区域中选择按钮,在名称中输入 mold_cup;取消复选框中的对勾;在对话框中单击按钮。步骤04:在“新文件选项”对话框中,选取模板,单击按钮。步骤 05:在工具栏中单击“选取零件/定义零件在模具中的放置和方向”按钮。步骤 06:在弹出的如图 4.6 所示文件打开对话框,选取三维模型,并将其打开。图 4.6 打开水杯三维模型步骤 07:在弹出的“创建参照模型”对话框中,选择默认的“按参- 6 -照合并”参照类型,设置名称后,单击按钮,导入模型。步骤 08:此时弹出“布局”对话框。如图 4.7 所示。在“布局”选图 4.7 布局对话框项中单击按钮,对话框中出现“矩形”选区。单击预览按钮,在绘图区中显示模具如图 4.8 所示,参照模型的 Z 轴方向与拔模方向一致,符合要求。-...
