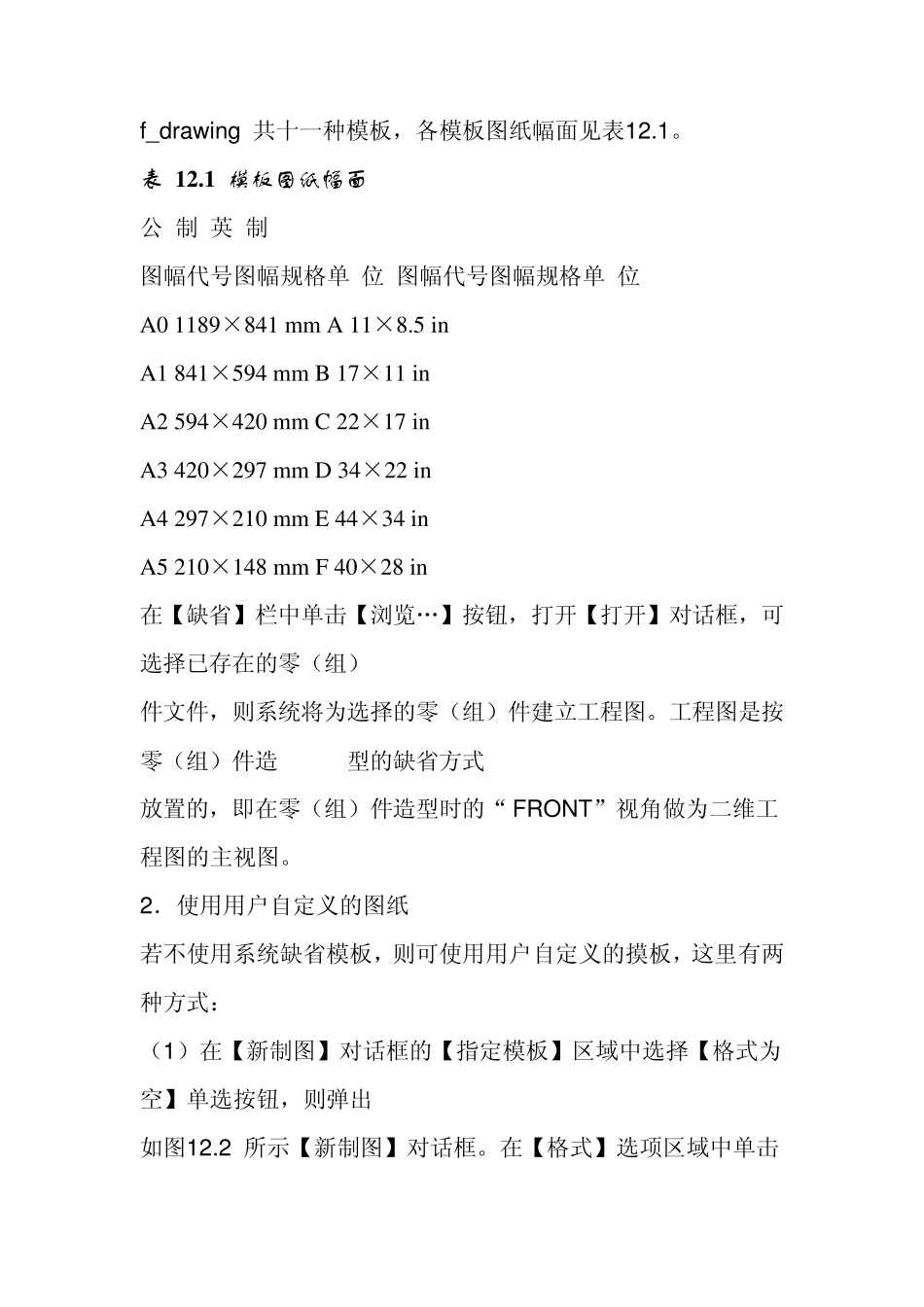

ProE工程图的创建 教学提示：使用Pro/ENGINEER 的工程图模块（Draw ing），可以创建Pro/ENGINEER模型 的工程图、处理尺寸，以及使用层来管理不同项目的显示。另外，也可以利用有关接口命令， 将工程图文件输出到其他CAD系统或将文件从其他CAD系统输入到工程图模块中。在工程图 中，所有的模型视图都是相关的（associative），即当修改了某视图的一个尺寸后，系统会 自动更新其他相关的视图。更重要的是，Pro/ENGINEER 的工程图和它所依赖的模型相关， 在工程图中修改的任何尺寸，都会在模型中自动更新。同样，在模型中修改的尺寸会相关到 工程图。这些相关性，不仅仅是尺寸的修改，也包括添加或删除某些特征。 教学要求：本章要求读者了解Pro/ENGINEER 软件生成平面工程图的方法以及标题栏和 尺寸的添加方法，重点让读者掌握最常用视图的创建和修改方法。 12.1 工程图基础知识 在使用工程图模块建立标准的工程图之前，先了解一些有关建立工程图的基础知识，以 及工程图中几种常用视图的功能。 12.1.1 图纸的选择与设置 创建工程图首先要选取相应的图纸格式，Pro/ENGINEER 提供了两种形式的图纸格式— —系统定义的图纸格式和用户自定义的图纸格式。 1．使用模板定义的图纸 步骤 1：在下拉菜单中点击【文件】→【新建„】命令或单击新建文件工具按钮，打 开【新建】对话框。在【新建】对话框中的【类型】区域内选择【绘图】单选按钮，在【名 称】编辑框中输入文件名称，使用缺省模板，单击【确定】按钮，打开如图12.1 所示的【新 制图】对话框。 图 12.1 【新制图】对话框 步骤 2：在【新制图】对话框的【指定模板】区域中选择【使用模板】单选按钮，在【模 第12章建立工程图 3 4 5 板】区域中选择一个缺省模板。其中系统缺省模板有a0_draw ing、a1_draw ing、a2_draw ing、 a3_draw ing、a4_draw ing、a_draw ing、b_draw ing、c_draw ing、d_draw ing、e_draw ing 和 f_draw ing 共十一种模板，各模板图纸幅面见表12.1。 表 1 2 .1 模板图纸幅面 公 制 英 制 图幅代号图幅规格单 位 图幅代号图幅规格单 位 A0 1189×841 mm A 11×8.5 in A1 841×594 mm B 17×11 in A2 594×420 mm C 22×17 in A3 420×297 mm D 34×22 in A4 297×210 mm E 44×34 in A5 210×148 mm F 40×28 in 在【缺省】栏中单击【浏览„】按钮，打开【打开】对...
