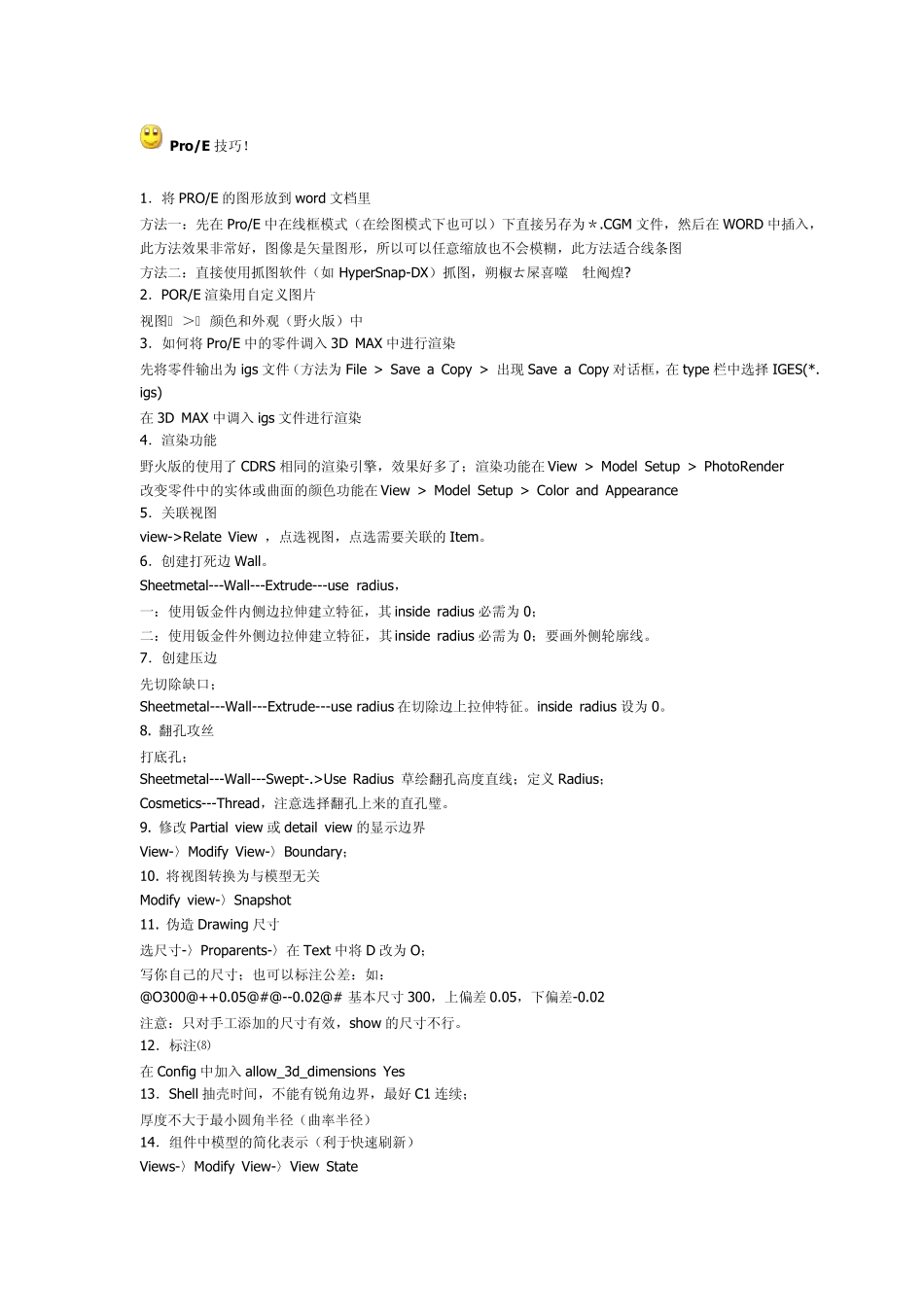

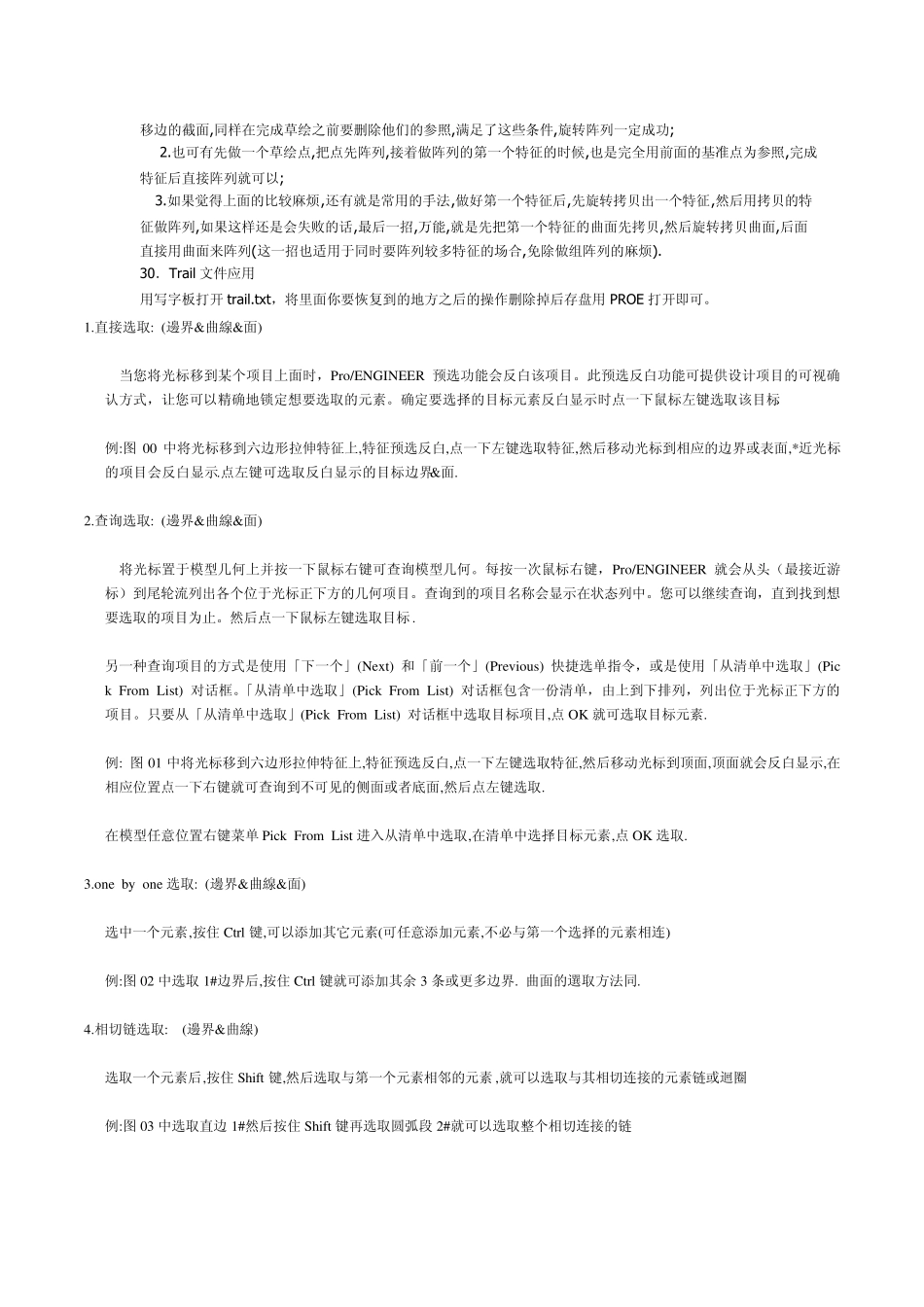

Pro/E 技巧！ 1．将 PRO/E 的图形放到 word 文档里 方法一：先在 Pro/E 中在线框模式（在绘图模式下也可以）下直接另存为＊.CGM 文件，然后在 WORD 中插入，此方法效果非常好，图像是矢量图形，所以可以任意缩放也不会模糊，此方法适合线条图 方法二：直接使用抓图软件（如 HyperSnap-DX）抓图，朔椒ㄊ屎喜噬牡阄煌? 2．POR/E 渲染用自定义图片 视图 ＞ 颜色和外观（野火版）中 3．如何将 Pro/E 中的零件调入 3D MAX 中进行渲染 先将零件输出为 igs 文件（方法为 File > Save a Copy > 出现 Save a Copy 对话框，在 type 栏中选择 IGES(*.igs) 在 3D MAX 中调入 igs 文件进行渲染 4．渲染功能 野火版的使用了 CDRS 相同的渲染引擎，效果好多了；渲染功能在 View > Model Setup > PhotoRender 改变零件中的实体或曲面的颜色功能在 View > Model Setup > Color and Appearance 5．关联视图 view->Relate View ，点选视图，点选需要关联的 Item。 6．创建打死边Wall。 Sheetmetal---Wall---Extrude---use radius， 一：使用钣金件内侧边拉伸建立特征，其inside radius 必需为 0； 二：使用钣金件外侧边拉伸建立特征，其inside radius 必需为 0；要画外侧轮廓线。 7．创建压边 先切除缺口； Sheetmetal---Wall---Extrude---use radius 在切除边上拉伸特征。inside radius 设为 0。 8. 翻孔攻丝 打底孔； Sheetmetal---Wall---Swept-.>Use Radius 草绘翻孔高度直线；定义 Radius； Cosmetics---Thread，注意选择翻孔上来的直孔璧。 9. 修改 Partial view 或 detail view 的显示边界 View-〉Modify View-〉Boundary； 10. 将视图转换为与模型无关 Modify view-〉Snapshot 11. 伪造Drawing 尺寸 选尺寸-〉Proparents-〉在 Text 中将 D 改为 O； 写你自己的尺寸；也可以标注公差：如： @O300@++0.05@#@--0.02@# 基本尺寸300，上偏差0.05，下偏差-0.02 注意：只对手工添加的尺寸有效，show 的尺寸不行。 12．标注⑻ 在 Config 中加入 allow_3d_dimensions Yes 13．Shell 抽壳时间，不能有锐角边界，最好 C1 连续； 厚度不大于最小圆角半径（曲率半径） 14．组件中模型的简化表示（利于快速刷新） Views-〉Modify View-〉View State 组件模示中建立简化表示（SimplifiedRepresentation） 15．显示球标...
