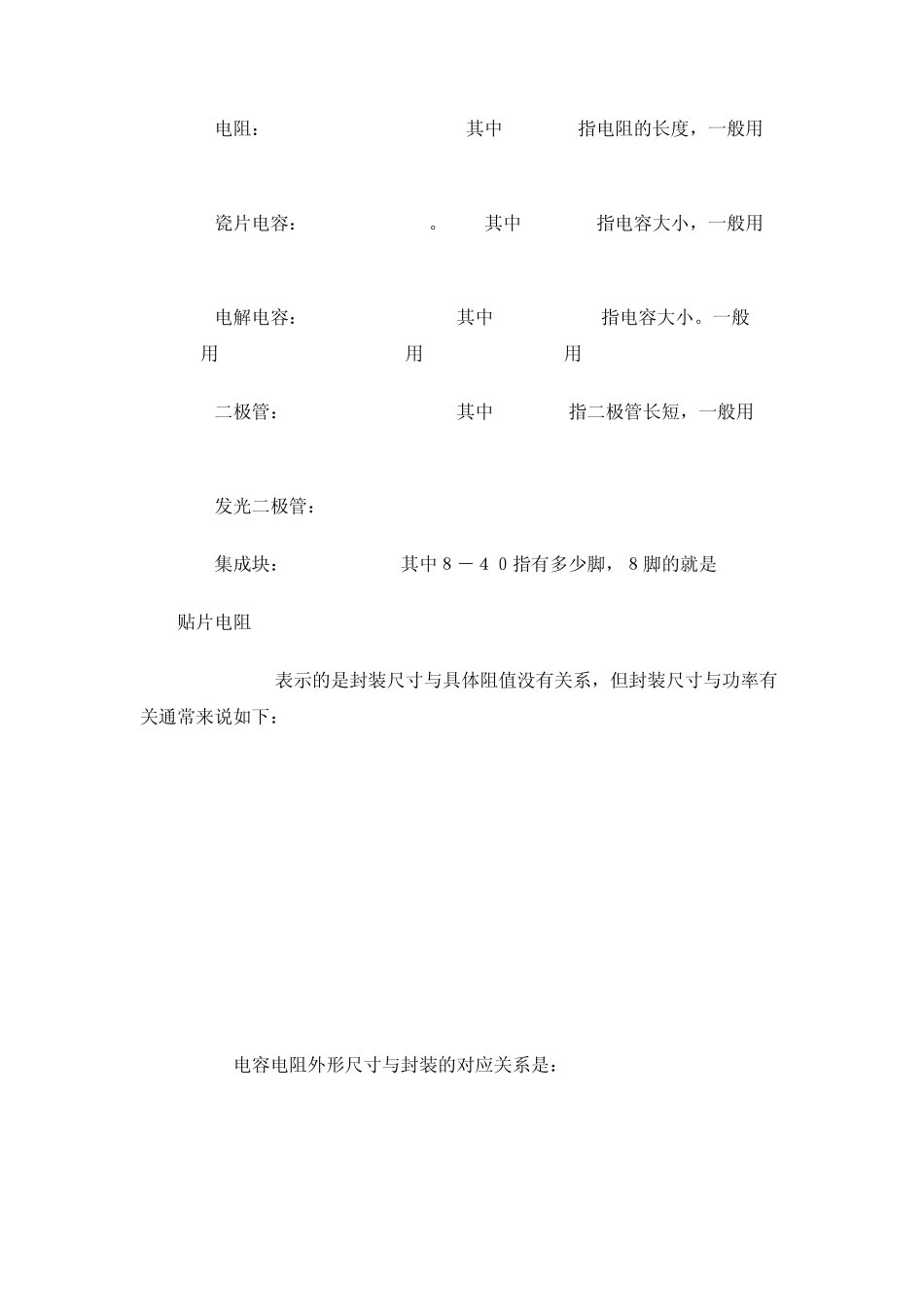

protel dxp 中 常用原理图库: 1. Miscellaneous Devices.ddb 包括电阻、电容、三极管、二极管、发光二极管、三端稳压管、变压器、开关类、可控硅、场效应管、蜂鸣器、电感、天线、保险丝、一位数码管、麦克风等基本元件。 2. Miscellaneous Connectors.IntLib 各种插针,电源接头、耳机接头,串口等接插件。 常用PCB 库 1.Miscellaneous Devices.IntLib 对应以上原理图库1 的封装。 2.Miscellaneous Connectors.IntLib 对应原理图2 的封装,常用芯片封装也在里面。 protel99se常用元件封装 电阻:RES1,RES2,RES3,RES4;封装属性为 axial系列 无极性电容:cap;封装属性为 RAD-0.1到 rad-0.4 电解电容:electroi;封装属性为 rb.2/.4到 rb.5/1.0 电位器:pot1,pot2;封装属性为 vr-1到 vr-5 二极管:封装属性为 diode-0.4(小功率)diode-0.7(大功率) 三极管:常见的封装属性为 to-18(普通三极管)to-22(大功率三极管)to-3(大功率达林顿管) 电源稳压块有 78和 79系列;78系列如 7805,7812,7820等 79系列有 7905,7912,7920等常见的封装属性有 to126h和 to126v 整流桥:BRIDGE1,BRIDGE2: 封装属性为 D系列(D-44,D-37,D-46) 电阻:AXIAL0.3-AXIAL0.7 其中0.4-0.7指电阻的长度,一般用AXIAL0.4 瓷片电容:RAD0.1-RAD0.3。 其中0.1-0.3指电容大小,一般用RAD0.1 电解电容:RB.1/.2-RB.4/.8 其中.1/.2-.4/.8指电容大小。一般<100uF用RB.1/.2,100uF-470uF用RB.2/.4,>470uF用RB.3/.6 二极管:DIODE0.4-DIODE0.7 其中0.4-0.7指二极管长短,一般用DIODE0.4 发光二极管:RB.1/.2 集成块:DIP8-DIP40, 其中8-40指有多少脚,8脚的就是 DIP8 贴片电阻 0603表示的是封装尺寸与具体阻值没有关系,但封装尺寸与功率有关通常来说如下: 0201 1/20W 0402 1/16W 0603 1/10W 0805 1/8W 1206 1/4W 电容电阻外形尺寸与封装的对应关系是: 0402=1.0mmx0.5mm 0603=1.6mmx0.8mm 0805=2.0mmx1.2mm 1206=3.2mmx1.6mm 1210=3.2mmx2.5mm 1812=4.5mmx3.2mm 2225=5.6mmx6.5mm 零件封装是指实际零件焊接到电路板时所指示的外观和焊点的位置。是纯粹的空间概念因此不同的元件可共用同一零件封装,同种元件也可有不同的零件封装。像电阻,有传统的针插式,这种元件体积较大,电路板必须钻孔才能安置元件,完成钻孔后,插入元件,再过锡炉或喷锡(也可手焊),成本较高,较新的设计都是...
