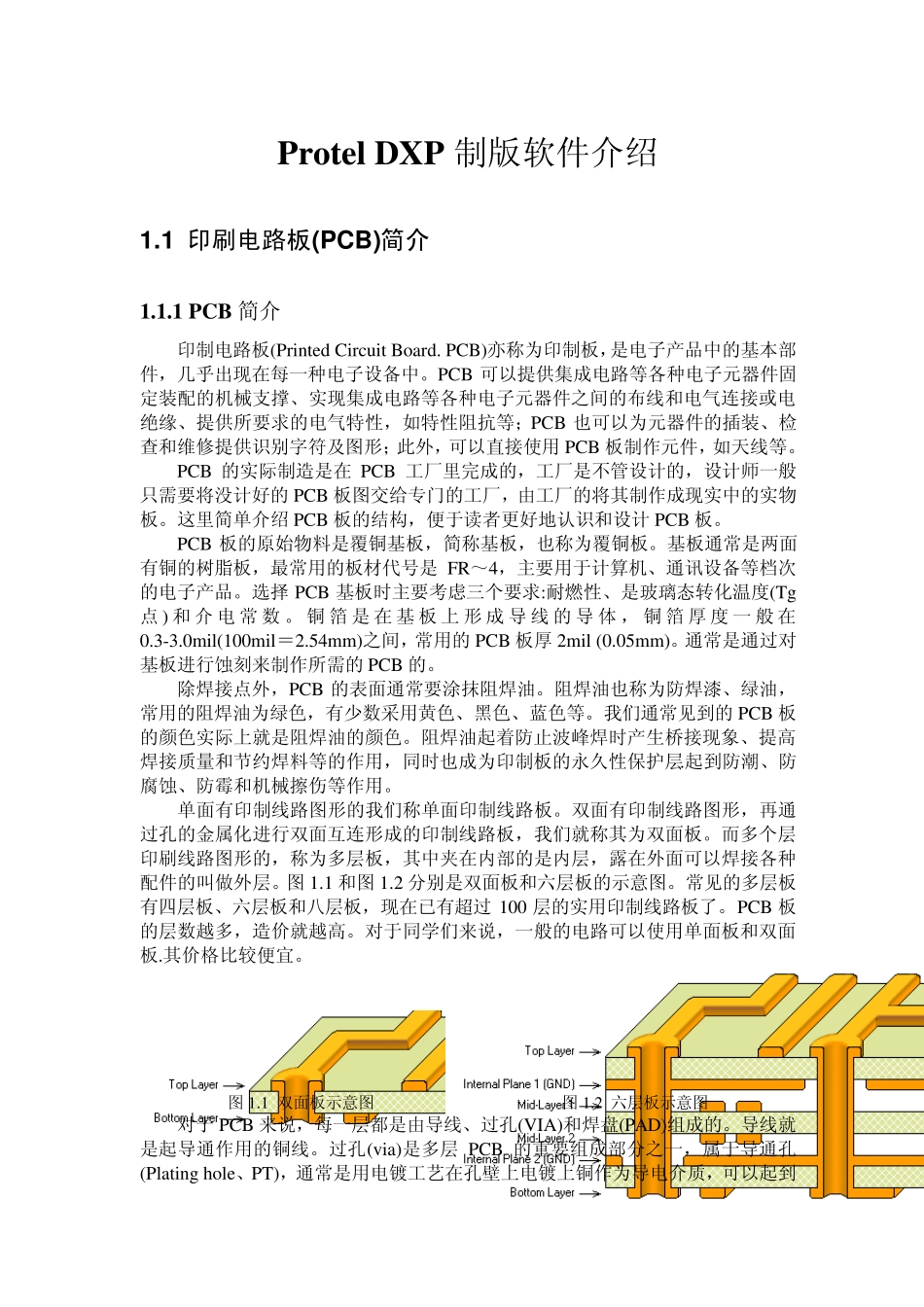

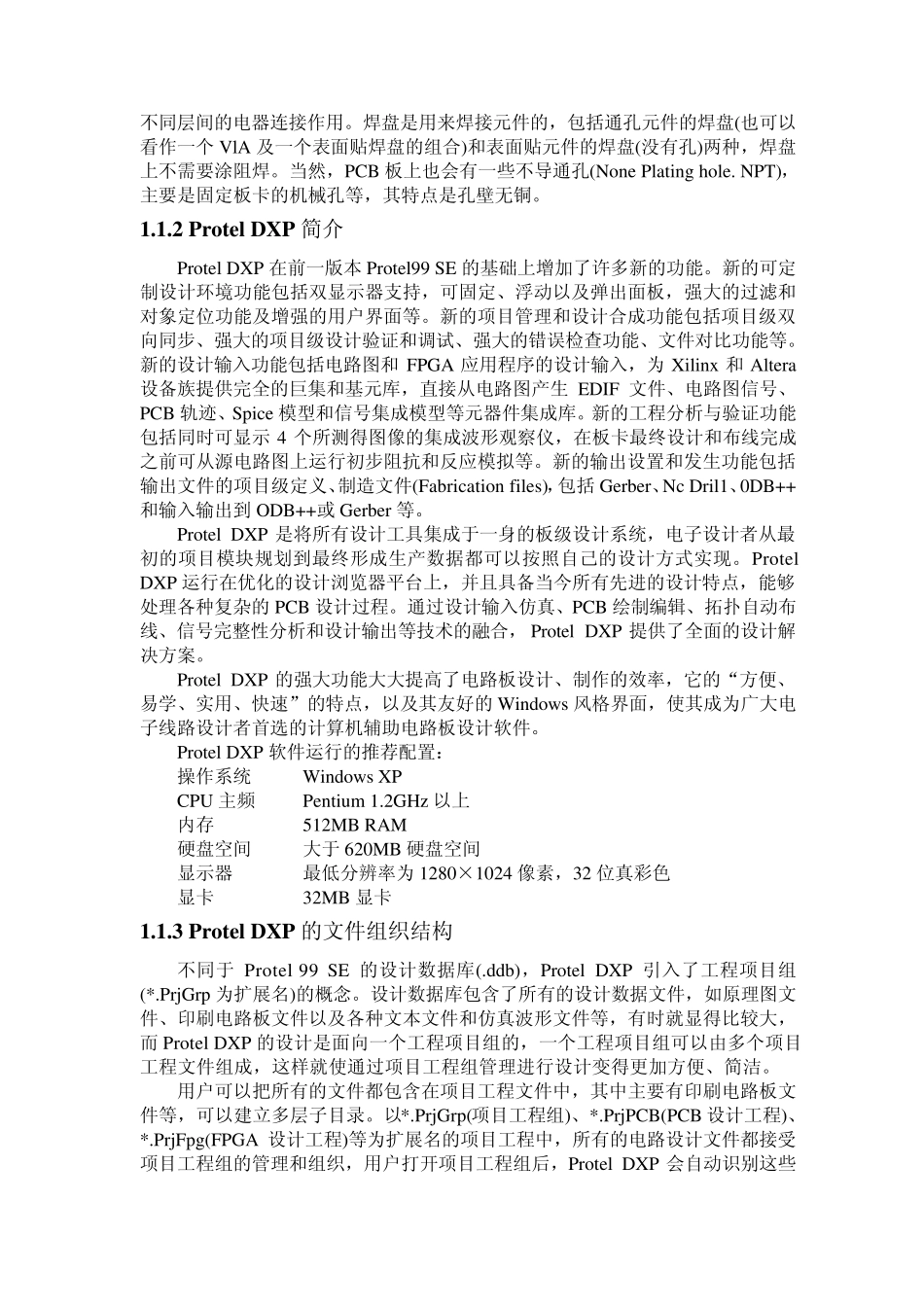

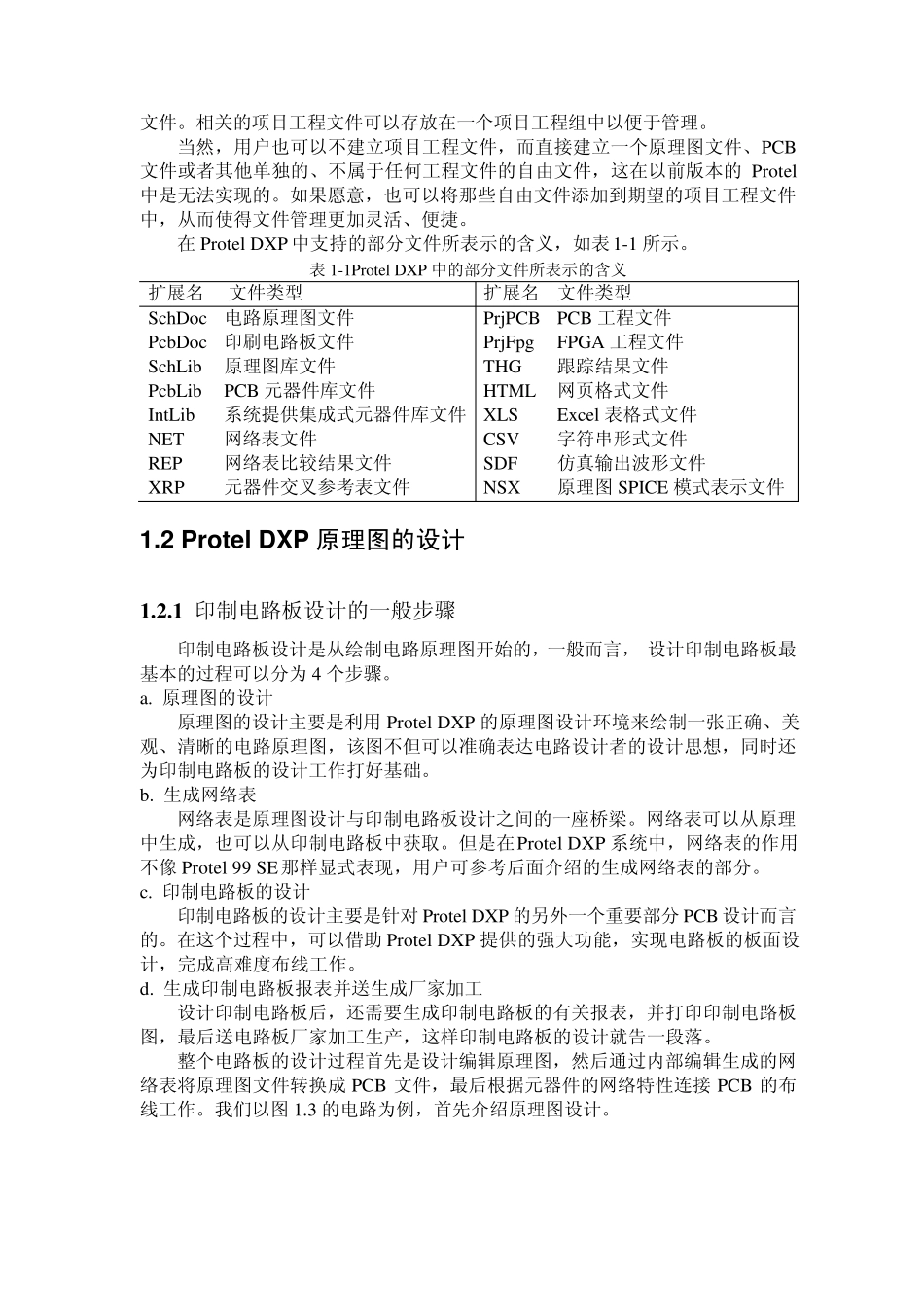

Protel DXP 制版软件介绍 1.1 印刷电路板(PCB)简介 1.1.1 PCB 简介 印制电路板(Printed Circu it Board. PCB)亦称为印制板，是电子产品中的基本部件，几乎出现在每一种电子设备中。PCB 可以提供集成电路等各种电子元器件固定装配的机械支撑、实现集成电路等各种电子元器件之间的布线和电气连接或电绝缘、提供所要求的电气特性，如特性阻抗等；PCB 也可以为元器件的插装、检查和维修提供识别字符及图形；此外，可以直接使用 PCB 板制作元件，如天线等。 PCB 的实际制造是在PCB 工厂里完成的，工厂是不管设计的，设计师一般只需要将没计好的PCB 板图交给专门的工厂，由工厂的将其制作成现实中的实物板。这里简单介绍PCB 板的结构，便于读者更好地认识和设计 PCB 板。 PCB 板的原始物料是覆铜基板，简称基板，也称为覆铜板。基板通常是两面有铜的树脂板，最常用的板材代号是FR～4，主要用于计算机、通讯设备等档次的电子产品。选择 PCB 基板时主要考虑三个要求:耐燃性、是玻璃态转化温度(Tg点 ) 和 介电常 数 。铜 箔 是在基板上 形 成导 线 的导 体 ，铜 箔 厚 度 一般 在0.3-3.0mil(100mil＝2.54mm)之间，常用的PCB 板厚 2mil (0.05mm)。通常是通过对基板进行蚀刻来制作所需的PCB 的。 除焊接点外，PCB 的表面通常要涂抹阻焊油。阻焊油也称为防焊漆、绿油，常用的阻焊油为绿色，有少数采用黄色、黑色、蓝色等。我们通常见到的PCB 板的颜色实际上就是阻焊油的颜色。阻焊油起着防止波峰焊时产生桥接现象、提高焊接质量和节约焊料等的作用，同时也成为印制板的永久性保护层.起到防潮、防腐蚀、防霉和机械擦伤等作用。 单面有印制线路图形的我们称单面印制线路板。双面有印制线路图形，再通过孔的金属化进行双面互连形成的印制线路板，我们就称其为双面板。而多个层印刷线路图形的，称为多层板，其中夹在内部的是内层，露在外面可以焊接各种配件的叫做外层。图 1.1 和图 1.2 分别是双面板和六层板的示意图。常见的多层板有四层板、六层板和八层板，现在已有超过 100 层的实用印制线路板了。PCB 板的层数越多，造价就越高。对于同学们来说，一般的电路可以使用单面板和双面板.其价格比较便宜。 图 1.1 双面板示意图 图 1.2 六层板示意图 对于 PCB 来说，每一层都是由导线、过孔(VIA)和焊盘(PAD)组成的。导线就是起导通作用的铜线。过孔(v ia)是多层 PCB 的重要组成部分之一，属...
