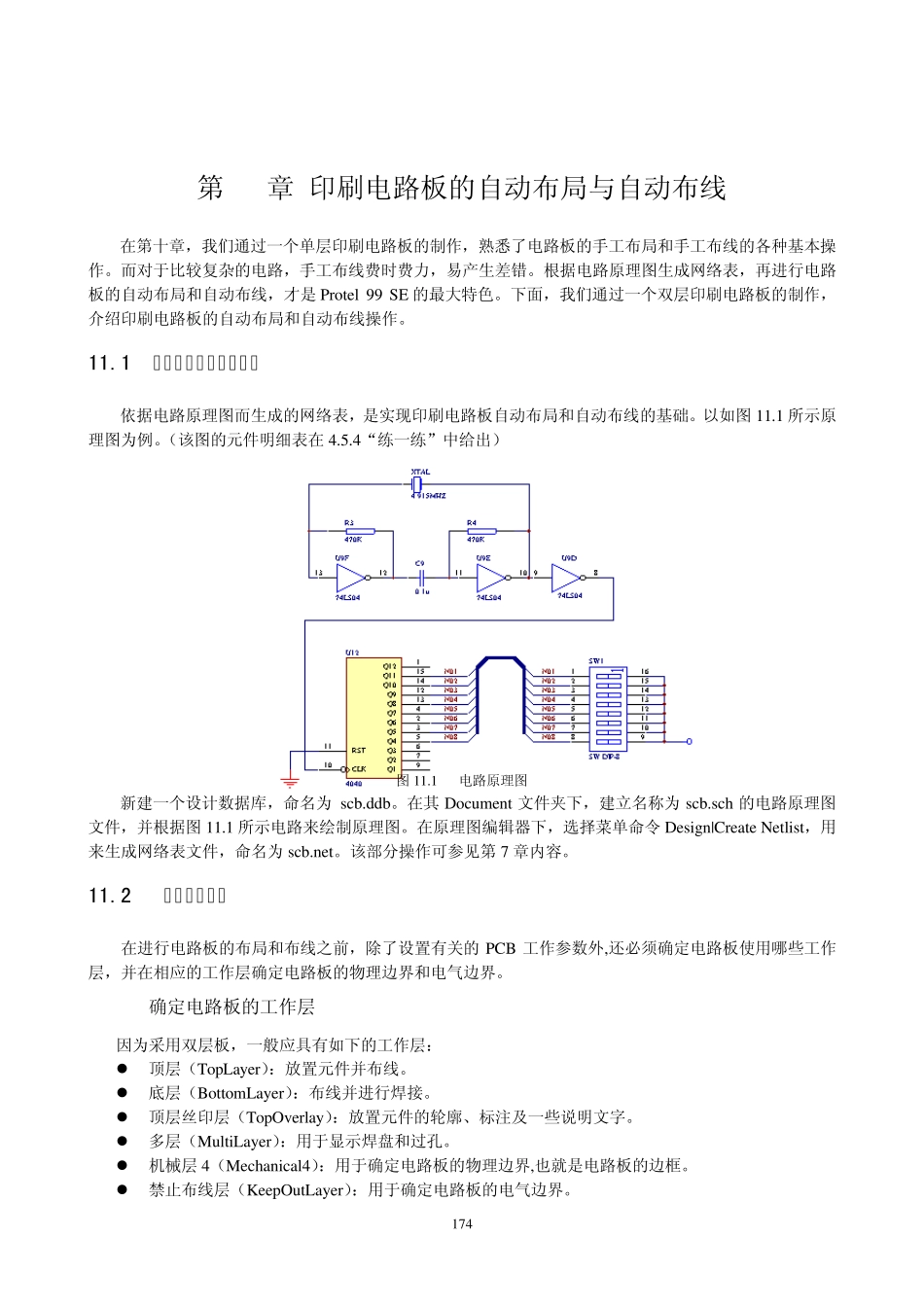

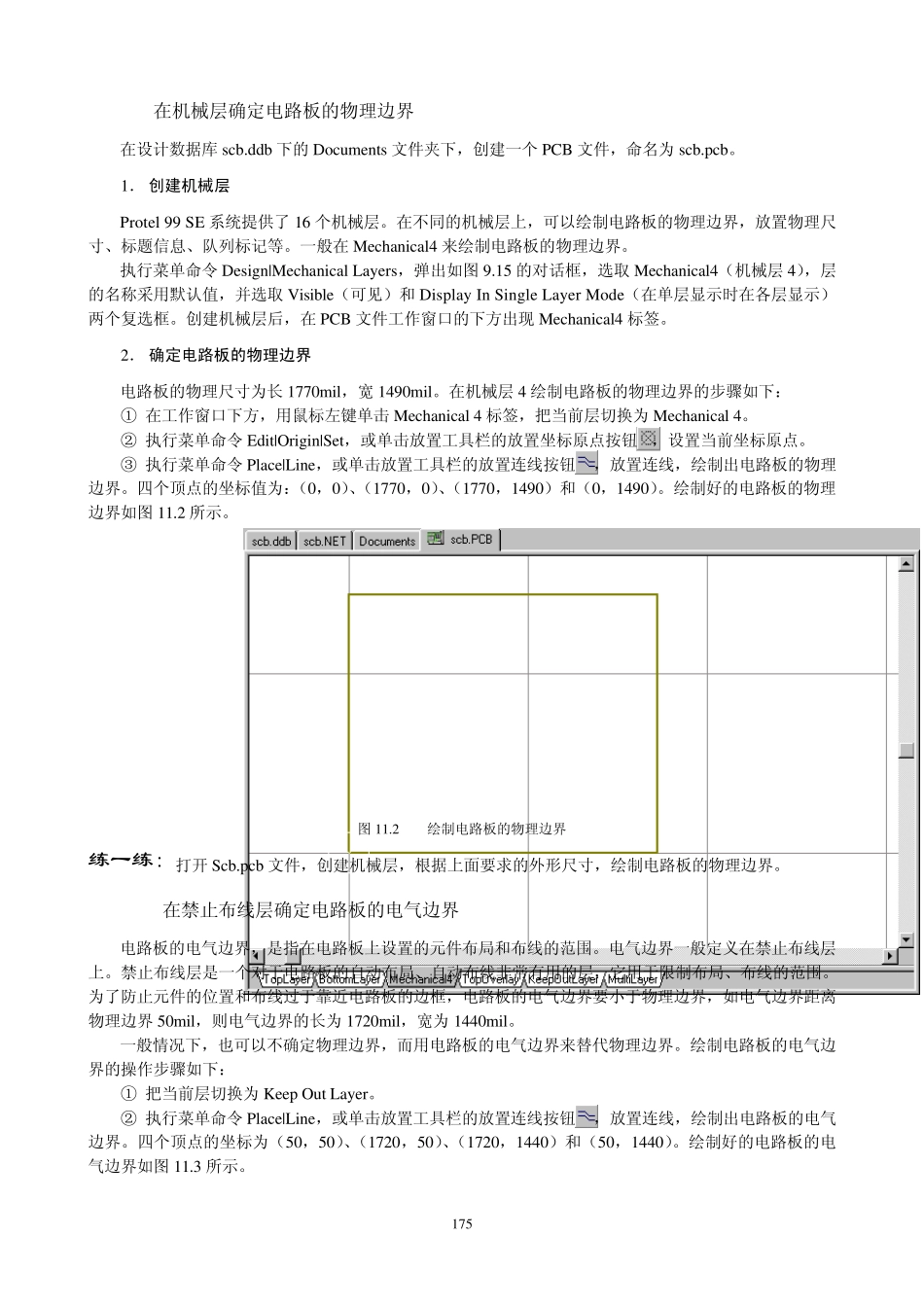

174 第11章 印刷电路板的自动布局与自动布线 在第十章，我们通过一个单层印刷电路板的制作，熟悉了电路板的手工布局和手工布线的各种基本操作。而对于比较复杂的电路，手工布线费时费力，易产生差错。根据电路原理图生成网络表，再进行电路板的自动布局和自动布线，才是Protel 99 SE 的最大特色。下面，我们通过一个双层印刷电路板的制作，介绍印刷电路板的自动布局和自动布线操作。 11.1 根据原理图创建网络表 依据电路原理图而生成的网络表，是实现印刷电路板自动布局和自动布线的基础。以如图11.1 所示原理图为例。（该图的元件明细表在4.5.4“练一练”中给出） 图11.1 电路原理图 新建一个设计数据库，命名为 scb.ddb。在其 Document 文件夹下，建立名称为scb.sch 的电路原理图文件，并根据图11.1 所示电路来绘制原理图。在原理图编辑器下，选择菜单命令 Design|Create Netlist，用来生成网络表文件，命名为scb.net。该部分操作可参见第7 章内容。 11.2 电路板的规划 在进行电路板的布局和布线之前，除了设置有关的PCB 工作参数外,还必须确定电路板使用哪些工作层，并在相应的工作层确定电路板的物理边界和电气边界。 11.2.1确定电路板的工作层 因为采用双层板，一般应具有如下的工作层：  顶层（TopLayer）：放置元件并布线。  底层（BottomLayer）：布线并进行焊接。  顶层丝印层（TopOverlay）：放置元件的轮廓、标注及一些说明文字。  多层（MultiLayer）：用于显示焊盘和过孔。  机械层4（Mechanical4）：用于确定电路板的物理边界,也就是电路板的边框。  禁止布线层（KeepOutLayer）：用于确定电路板的电气边界。 175 11.2.2 在机械层确定电路板的物理边界 在设计数据库scb.ddb 下的Documents 文件夹下，创建一个PCB 文件，命名为scb.pcb。 1． 创建机械层 Protel 99 SE 系统提供了16 个机械层。在不同的机械层上，可以绘制电路板的物理边界，放置物理尺寸、标题信息、队列标记等。一般在Mechanical4 来绘制电路板的物理边界。 执行菜单命令Design|Mechanical Layers，弹出如图9.15 的对话框，选取Mechanical4（机械层4），层的名称采用默认值，并选取Visible（可见）和Display In Single Layer Mode（在单层显示时在各层显示）两个复选框。创建机械层后，在PCB 文件工作窗口的下方出现Mechanical4 标签。 2． 确定电路板的物理边界 电路板的物理尺寸为...
