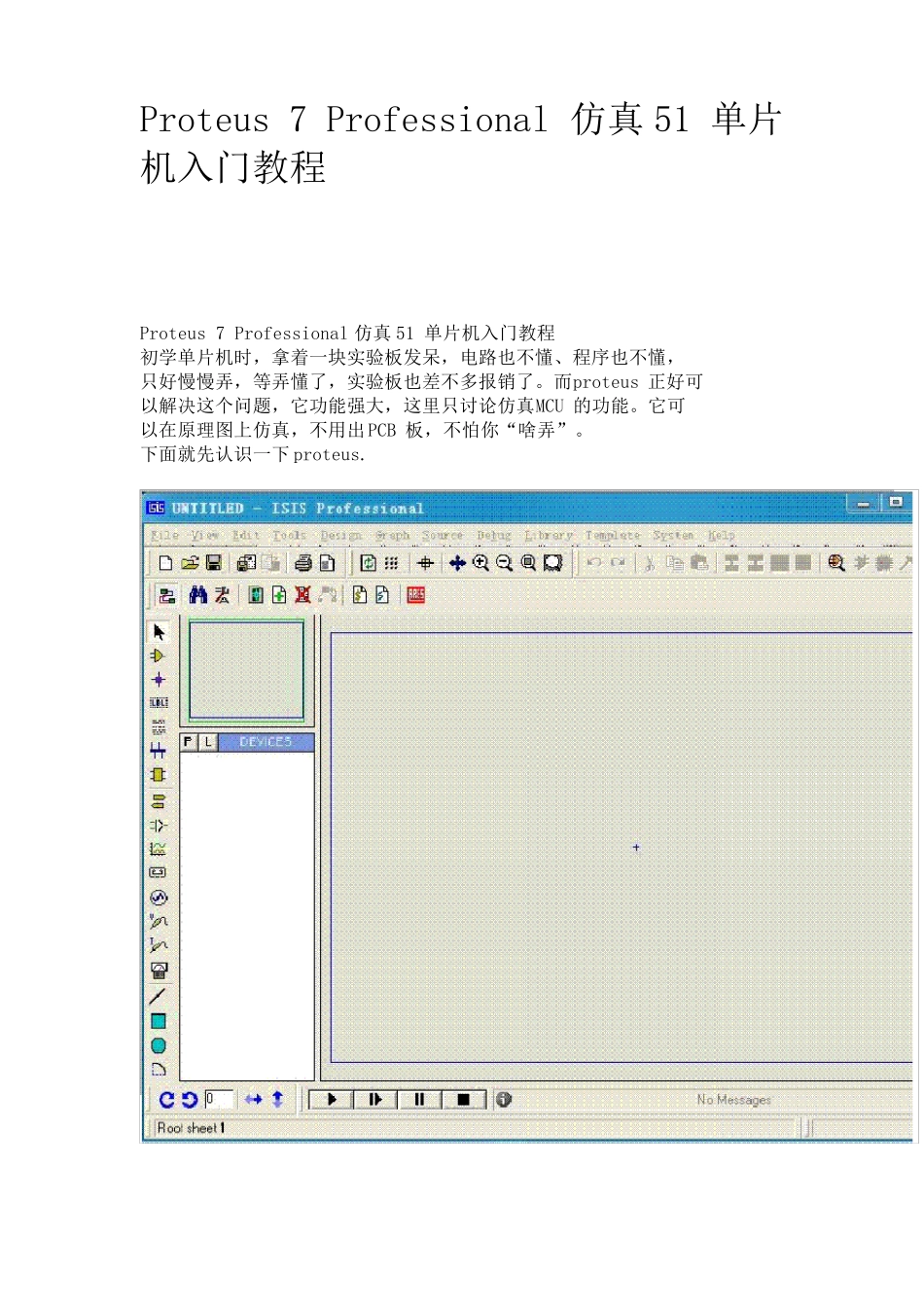

Proteus 7 Professional 仿真51 单片机入门教程 Proteus 7 Professional 仿真51 单片机入门教程 初学单片机时，拿着一块实验板发呆，电路也不懂、程序也不懂， 只好慢慢弄，等弄懂了，实验板也差不多报销了。而proteus 正好可 以解决这个问题，它功能强大，这里只讨论仿真MCU 的功能。它可 以在原理图上仿真，不用出PCB 板，不怕你“啥弄”。 下面就先认识一下 proteus. 上图是启动后的画面。 我们点中的“P”后,弹出下面的画面： 在里输入 at89c51 后： 右侧出现AT89C51,双击它，左侧空白框中出现AT89C51. 左键单击它，它上面框中显示出它的原理图，把鼠标移到右侧框 中，鼠标变成铅笔形状，单击左键，框中出现一个AT89C51 原理图 的轮廓图，可以移动。鼠标移到合适的位置后，按下鼠标左键，原理 图放好了。 好了，一个单片机的原理图放好了。按这个方法依次把元件 led-red、res 放到右侧的框中（单片机旁）。 这张图太小了，看得不清楚，要是大的就好了。别着急，把鼠标 放在LED 旁，向前滚动鼠标中键，图像放大，向后滚动鼠标，图像 缩小。如果你的鼠标没这个键，你可以试试上面工具栏上这二 个图标，也是一样的。 选择左侧工具栏上的“箭头”图标， 把鼠标移到右侧的原理图中，鼠标经过元件时会就成“手形”， 把鼠标移到LED-RED 上，按下左键，LED-RED 高亮显示，鼠 标变成“手形”并带有方向键头。松开鼠标后，形状没变，指着 LED-RED 按住鼠标左键，移动鼠标，哈哈！元件移动了。好了，现 在你应该明白它们了吧！不用我说你应该明白刚才用到的工具的作用 了。 在任何情况下，右键单击元器件时，元件会亮显示并弹出菜单： 非常直观，都是一些一目了然的图标。从上到的几个菜单分别是： 移动物体、编辑属性、删除物体、顺时针旋转 90 度（后面几个就不 用说了吧）。单击鼠标左键操作。当元件高亮显示时，再右键击它， 会删掉它。 把原理图中的元件摆放好。 左键单击左侧工具栏上的元件图标，把鼠标移到LED-RED 引脚上，引脚上高亮的小方框，单击左键，有一条绿色的线拉出来了。 把它移动到电阻上的引脚上，当有个高亮的小方框出现时按下左 键，一条线画好了。 我们把线画成下图的情形： 在电阻R1 没有选择时，左键双击电阻，弹出电阻的属性： 好了，现在在电阻的前面加上一个5V 的电压，这部份电路就绘 制好了。点击左侧 terminals 图标: 选择 POWER放置并连接好电阻：...
