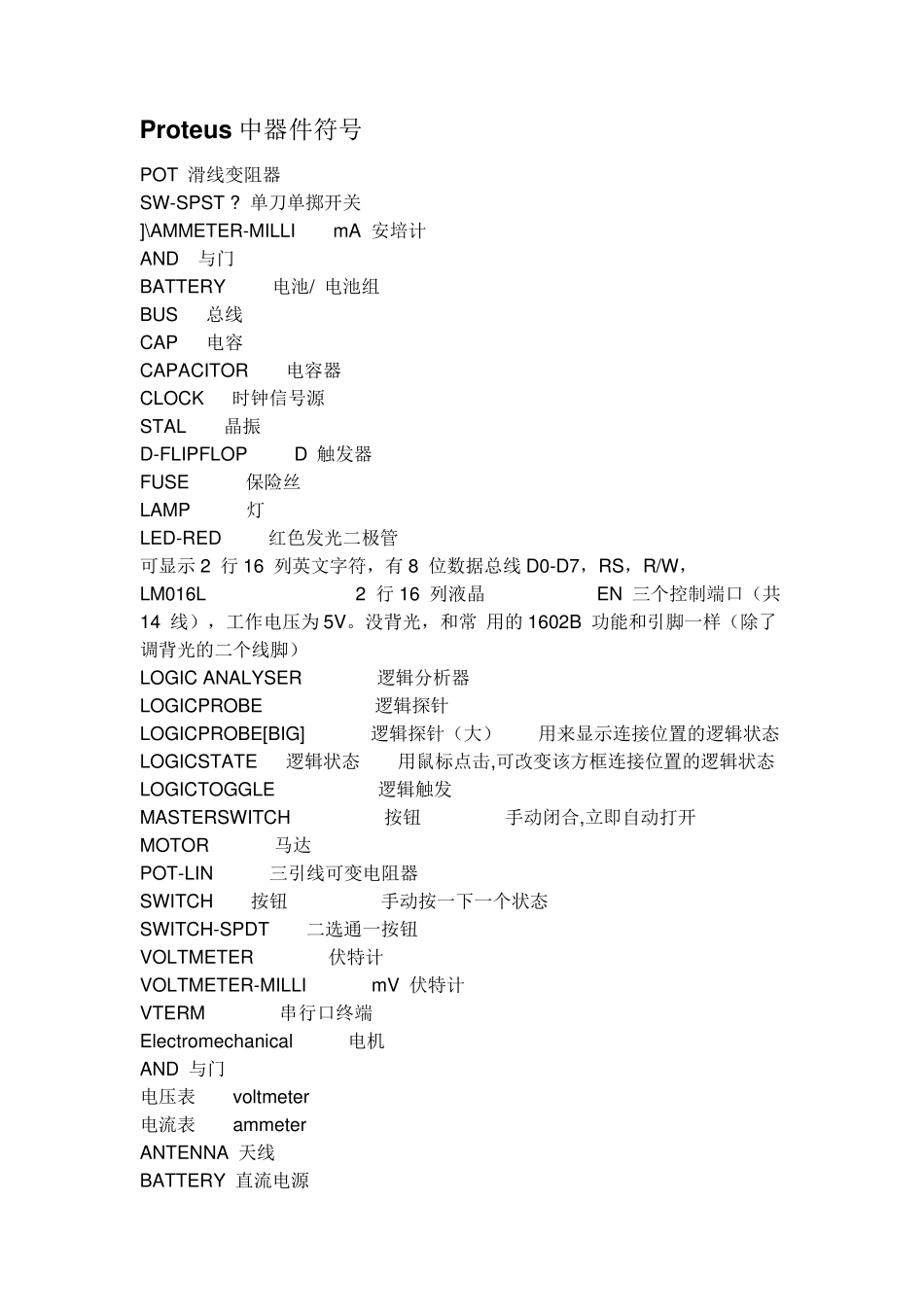

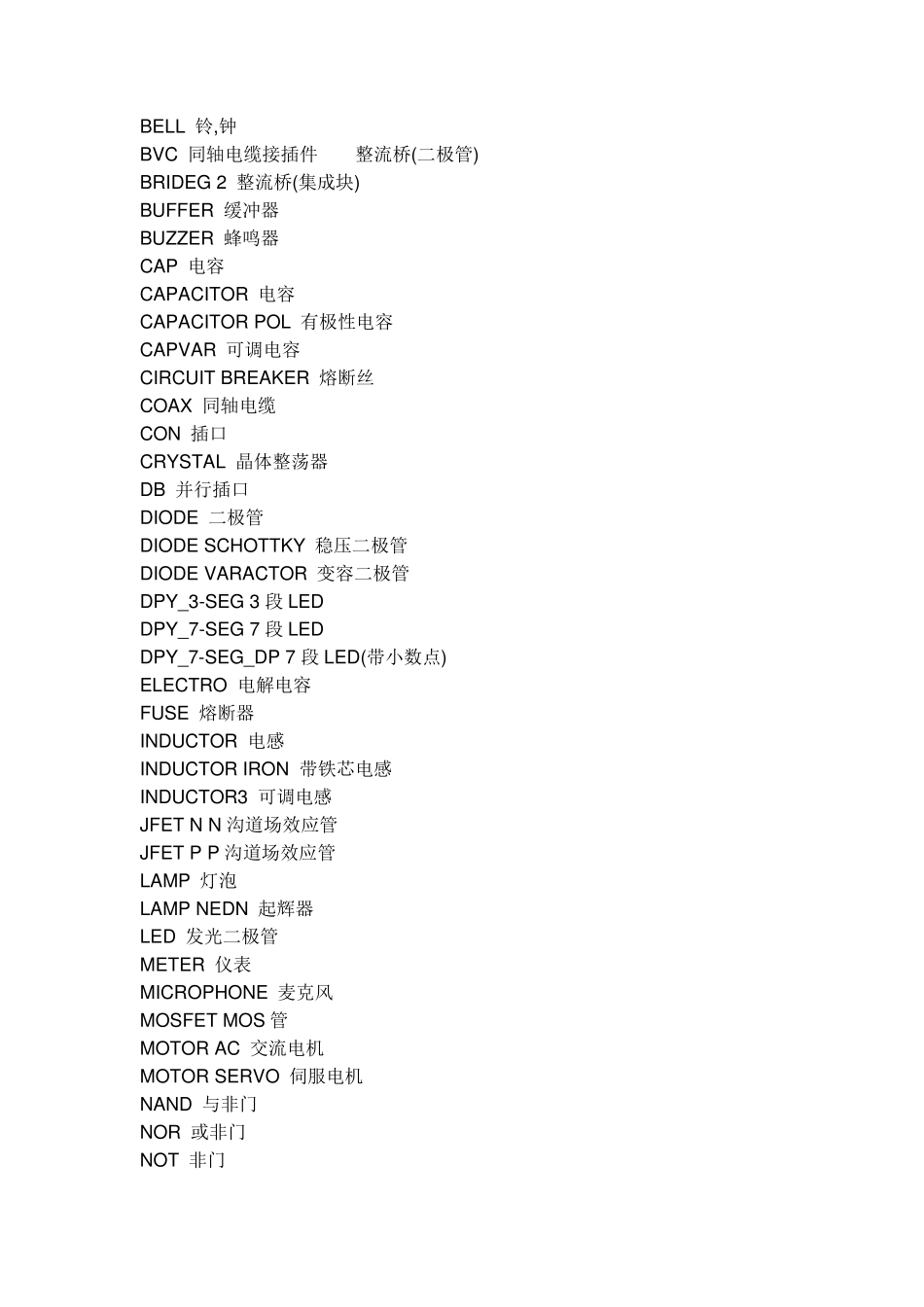

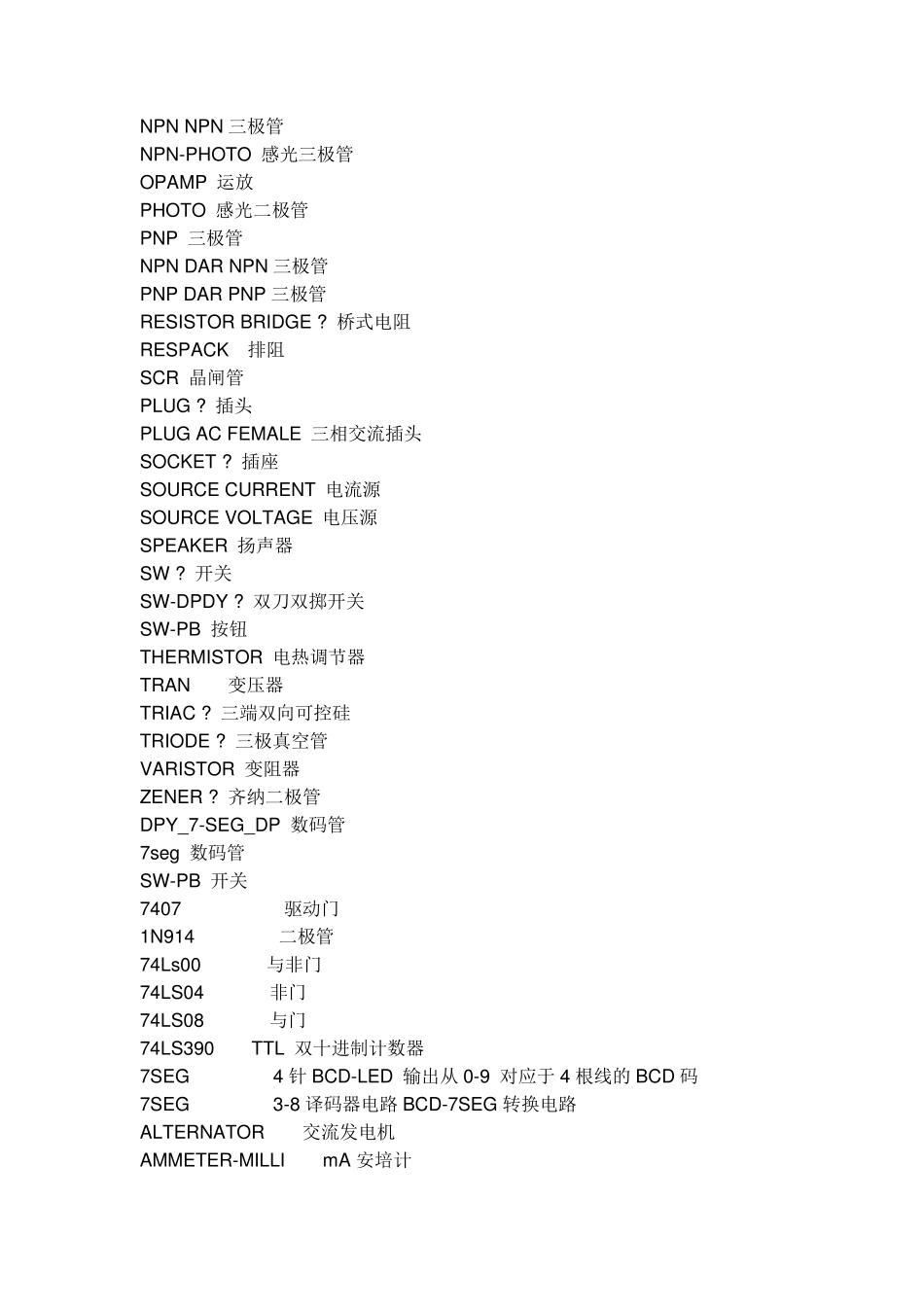

Proteu s 中器件符号 POT 滑线变阻器 SW-SPST ? 单刀单掷开关 ]\AMMETER-MILLI mA 安培计 AND 与门 BATTERY 电池/ 电池组 BUS 总线 CAP 电容 CAPACITOR 电容器 CLOCK 时钟信号源 STAL 晶振 D-FLIPFLOP D 触发器 FUSE 保险丝 LAMP 灯 LED-RED 红色发光二极管 可显示2 行16 列英文字符，有8 位数据总线D0-D7，RS，R/W， LM016L 2 行16 列液晶 EN 三个控制端口（共14 线），工作电压为5V。没背光，和常 用的 1602B 功能和引脚一样（除了调背光的二个线脚） LOGIC ANALYSER 逻辑分析器 LOGICPROBE 逻辑探针 LOGICPROBE[BIG] 逻辑探针（大） 用来显示连接位置的逻辑状态 LOGICSTATE 逻辑状态 用鼠标点击,可改变该方框连接位置的逻辑状态 LOGICTOGGLE 逻辑触发 MASTERSWITCH 按钮 手动闭合,立即自动打开 MOTOR 马达 POT-LIN 三引线可变电阻器 SWITCH 按钮 手动按一下一个状态 SWITCH-SPDT 二选通一按钮 VOLTMETER 伏特计 VOLTMETER-MILLI mV 伏特计 VTERM 串行口终端 Electromechanical 电机 AND 与门 电压表 v oltmeter 电流表 ammeter ANTENNA 天线 BATTERY 直流电源 BELL 铃,钟 BVC 同轴电缆接插件 整流桥(二极管) BRIDEG 2 整流桥(集成块) BUFFER 缓冲器 BUZZER 蜂鸣器 CAP 电容 CAPACITOR 电容 CAPACITOR POL 有极性电容 CAPVAR 可调电容 CIRCUIT BREAKER 熔断丝 COAX 同轴电缆 CON 插口 CRYSTAL 晶体整荡器 DB 并行插口 DIODE 二极管 DIODE SCHOTTKY 稳压二极管 DIODE VARACTOR 变容二极管 DPY_3-SEG 3 段LED DPY_7-SEG 7 段LED DPY_7-SEG_DP 7 段LED(带小数点) ELECTRO 电解电容 FUSE 熔断器 INDUCTOR 电感 INDUCTOR IRON 带铁芯电感 INDUCTOR3 可调电感 JFET N N 沟道场效应管 JFET P P 沟道场效应管 LAMP 灯泡 LAMP NEDN 起辉器 LED 发光二极管 METER 仪表 MICROPHONE 麦克风 MOSFET MOS 管 MOTOR AC 交流电机 MOTOR SERVO 伺服电机 NAND 与非门 NOR 或非门 NOT 非门 NPN NPN 三极管 NPN-PHOTO 感光三极管 OPAMP 运放 PHOTO 感光二极管 PNP 三极管 NPN DAR NPN 三极管 PNP DAR PNP 三极管 RESISTOR BRIDGE ? 桥式电阻 RESPACK 排阻 SCR 晶闸管 PLUG ? 插头 PLUG AC FEMALE 三相交流插头 SOCKET ? 插座 S...
