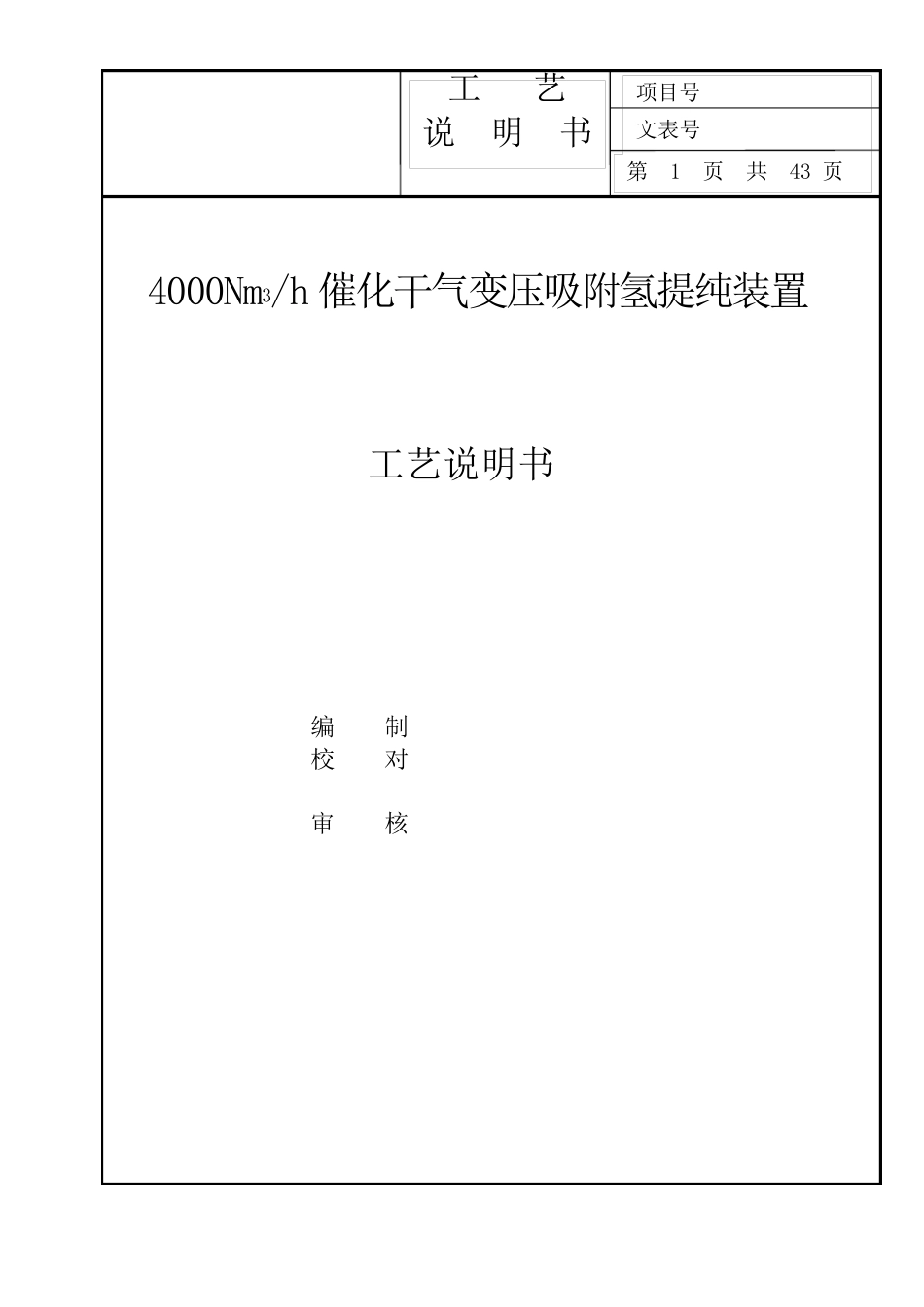

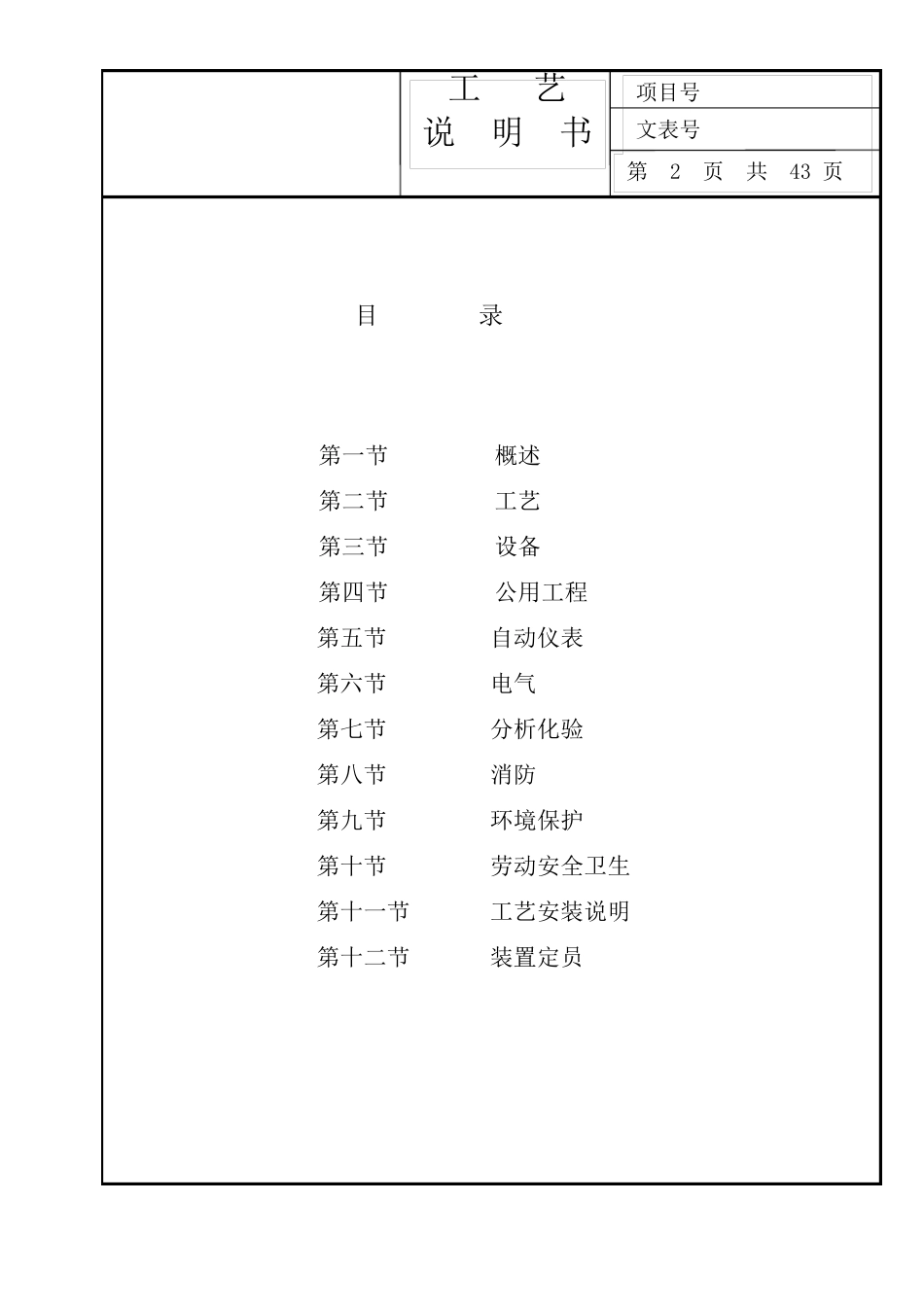

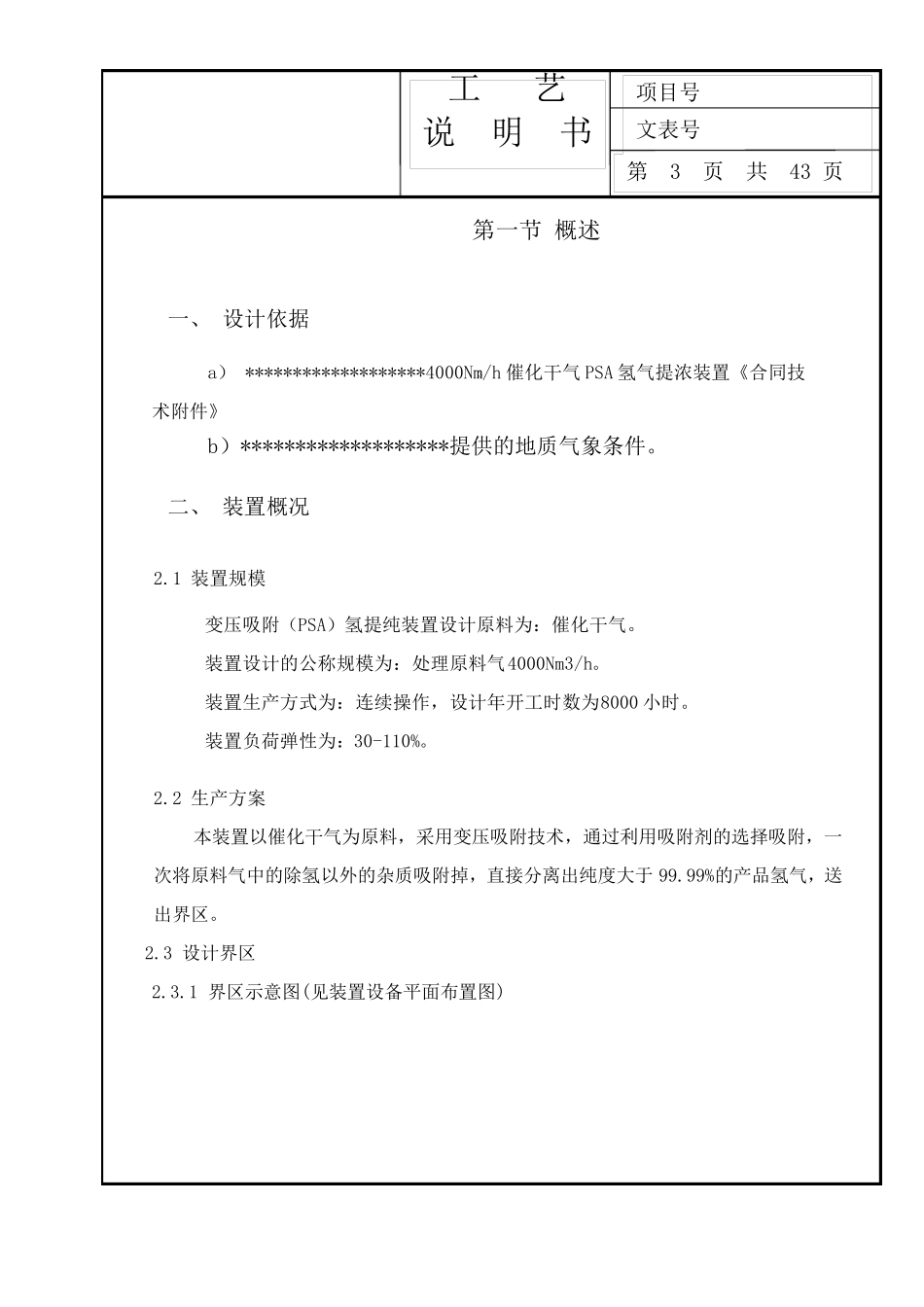

文表号 项目号 工 艺 说 明 书 第 1 页 共 43 页 4000Nm3/h 催化干气变压吸附氢提纯装置 工艺说明书 编 制 校 对 审 核 文表号 项目号 工 艺 说 明 书 第 2 页 共 43 页 目 录 第一节 概述 第二节 工艺 第三节 设备 第四节 公用工程 第五节 自动仪表 第六节 电气 第七节 分析化验 第八节 消防 第九节 环境保护 第十节 劳动安全卫生 第十一节 工艺安装说明 第十二节 装置定员 文表号 项目号 工 艺 说 明 书 第 3 页 共 43 页 第一节 概述 一、 设计依据 a） *******************4000Nm3/h 催化干气 PSA 氢气提浓装置《合同技术附件》 b）*******************提供的地质气象条件。 二、 装置概况 2.1 装置规模 变压吸附（PSA）氢提纯装置设计原料为：催化干气。 装置设计的公称规模为：处理原料气4000Nm3/h。 装置生产方式为：连续操作，设计年开工时数为8000 小时。 装置负荷弹性为：30-110%。 2.2 生产方案 本装置以催化干气为原料，采用变压吸附技术，通过利用吸附剂的选择吸附，一次将原料气中的除氢以外的杂质吸附掉，直接分离出纯度大于 99.99%的产品氢气，送出界区。 2.3 设计界区 2.3.1 界区示意图(见装置设备平面布置图) 文表号 项目号 工 艺 说 明 书 第 4 页 共 43 页 2.3.2 界区边界条件表 名称 介质 流量 压力MPa 温度℃ 输送 方式 管道规格 接口 位置 备注 原料 催化干气 4000Nm3/h 0.5 40 管道 DN150,4A2 管廊上,界区外 1 米 来自催化 产品 氢气 1466.57Nm3/h 0.45 常温 管道 DN100,4A9 同上 去氢管网 副产品 解吸气 2533.43Nm3/h 0.02 40 管道 DN250,2A4 同上 出界区 排液 含油污水 少量 0.01 常温 管道 DN40,1A2 界区外1 米 去含油污水总管 放空 可燃气体 最大40000Nm3/h 0.04 常温 管道 DN150,2A4 界区外1 米 去火炬管网 公用工程 净化风 10Nm3/h 0.3 常温 管道 DN40,1X2 管廊上,界区外 1 米 仪表、 阀门用 氮气 1000Nm3/次 0.5 常温 管道 DN50,2A2 界区外1 米 置换用 冷却水上水 30t/h 0.4 32 管道 DN80,1A2 界区外1 米 冷却用 冷却水回水 30t/h 0.25 40 管道 DN80,1A2 界区外1 米 冷却用 低压蒸汽 0.2t/h 0.50 130 管道 DN40,2A3 界区外1 米 伴热用 2.4 设计范围 变压吸附(PSA)装置的设...
