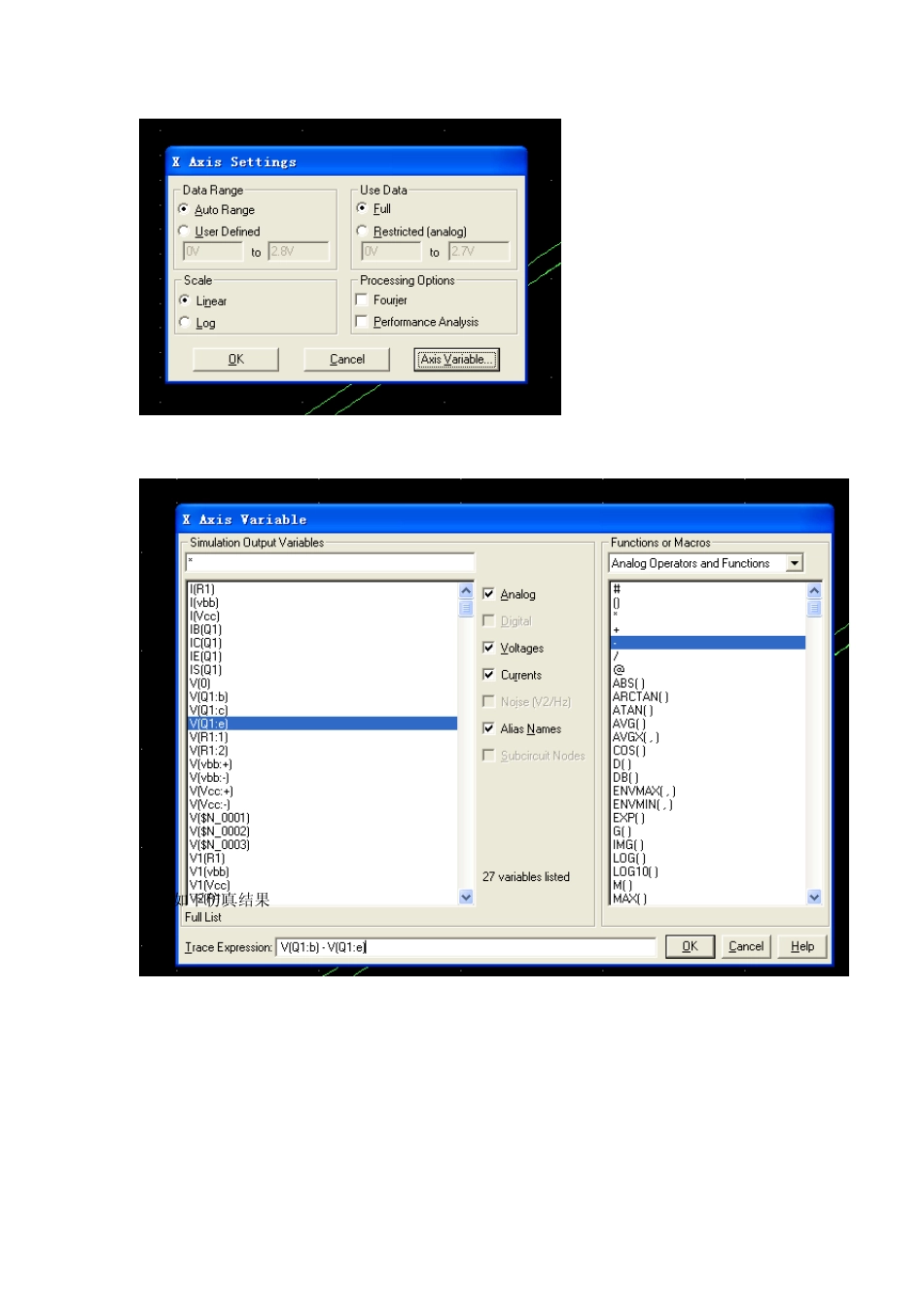

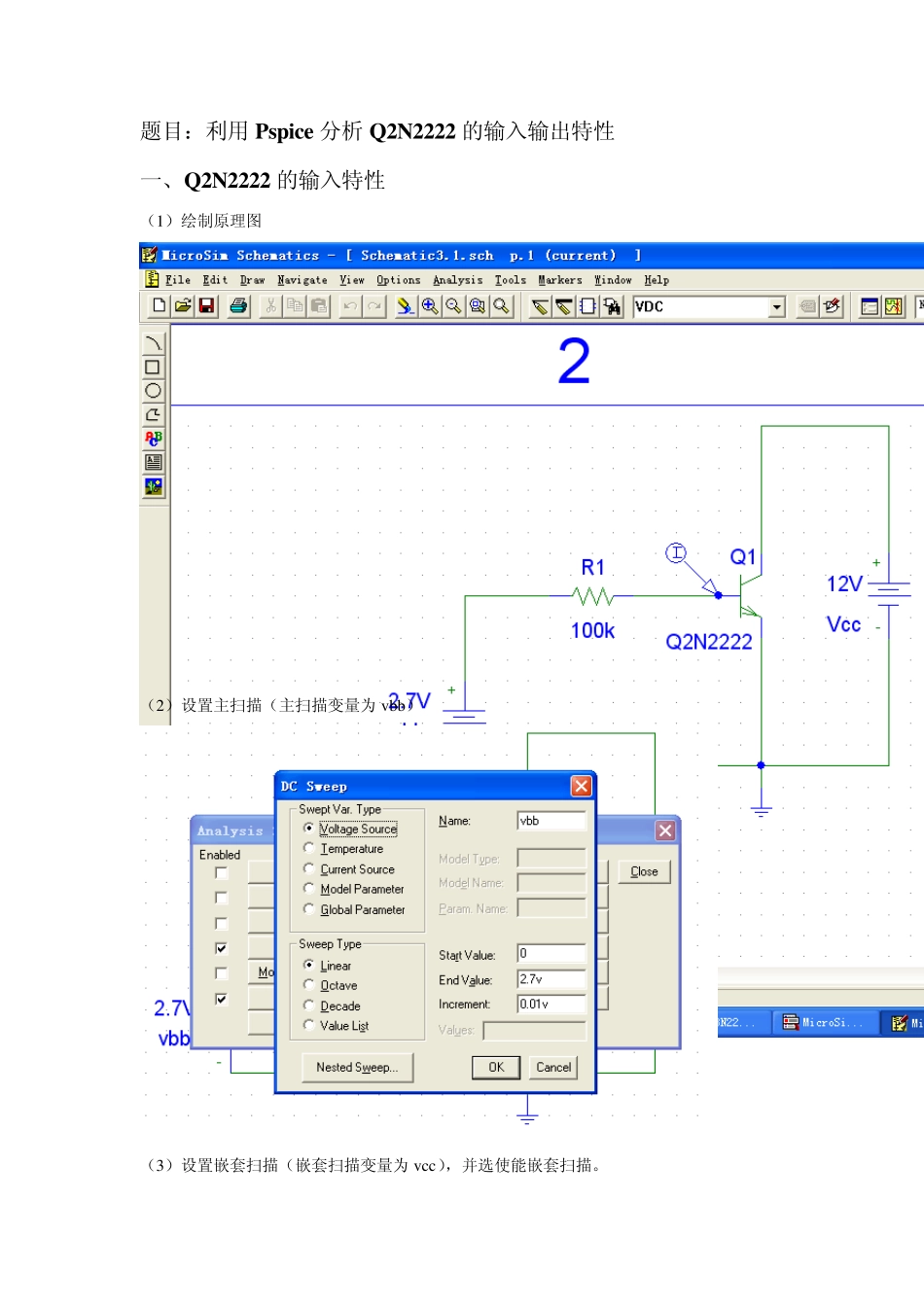

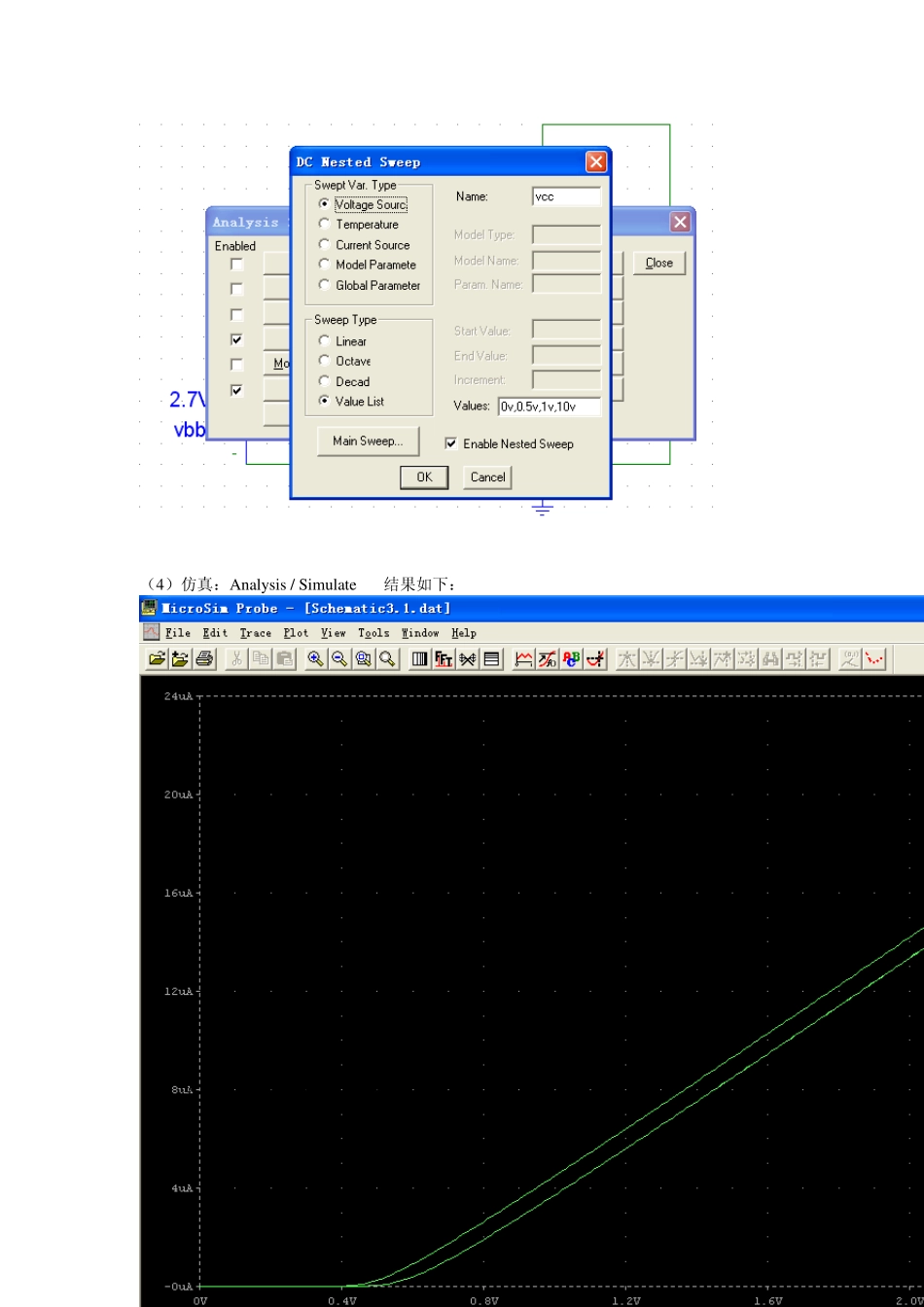

题目：利用Pspice 分析Q2N2222 的输入输出特性 一、Q2N2222 的输入特性 （1）绘制原理图 （2）设置主扫描（主扫描变量为 vbb） （3）设置嵌套扫描（嵌套扫描变量为 vcc），并选使能嵌套扫描。 （4）仿真：Analy sis / Simu late 结果如下： （5）改变横轴变量： Plot / Xis Settings 得到如下仿真结果 问题：分析Q2N2222 的输入特性，设置的分析类型是什么？ 第（5）步为什么要改变横轴变量？ 为什么将Vbb 设为主扫描变量，vcc 设为嵌套扫描变量？ 二、 Q2N2222 的输出特性 改变横轴变量 问题：嵌套扫描变量Vbb的变化范围是如何确定的？ 如果vbb的变化步长由1v改为 0.1v会得到什么样的结果？
