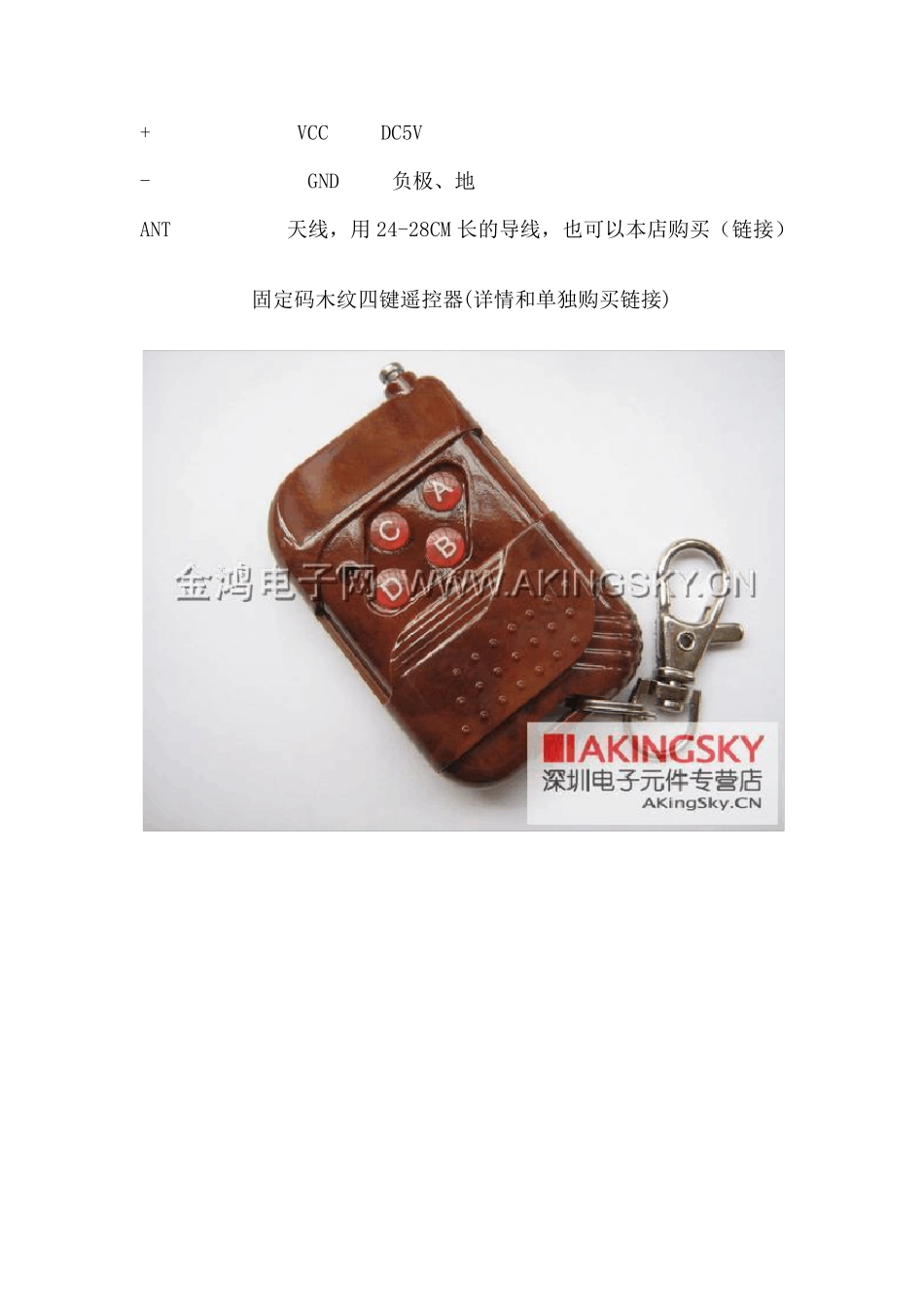

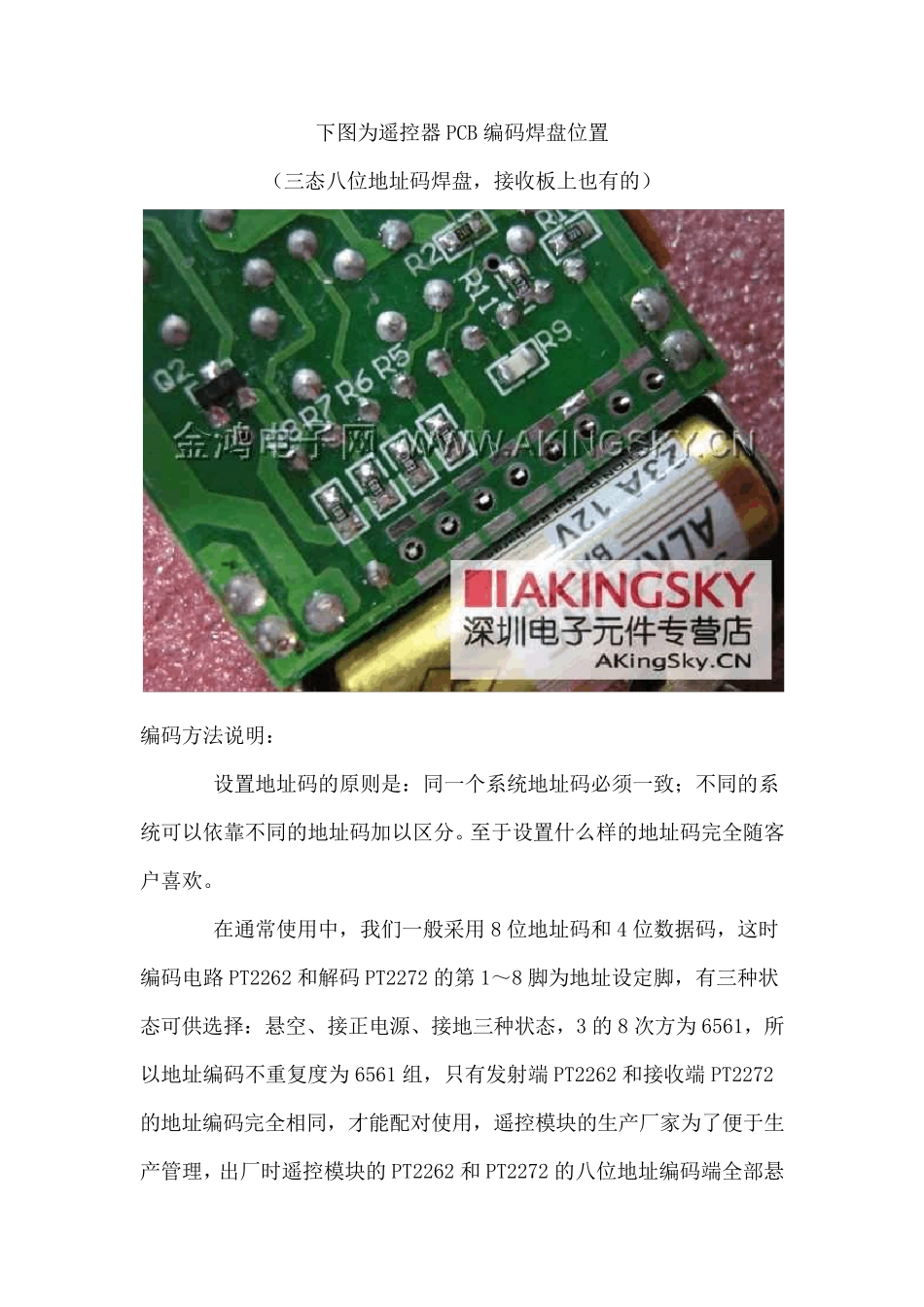

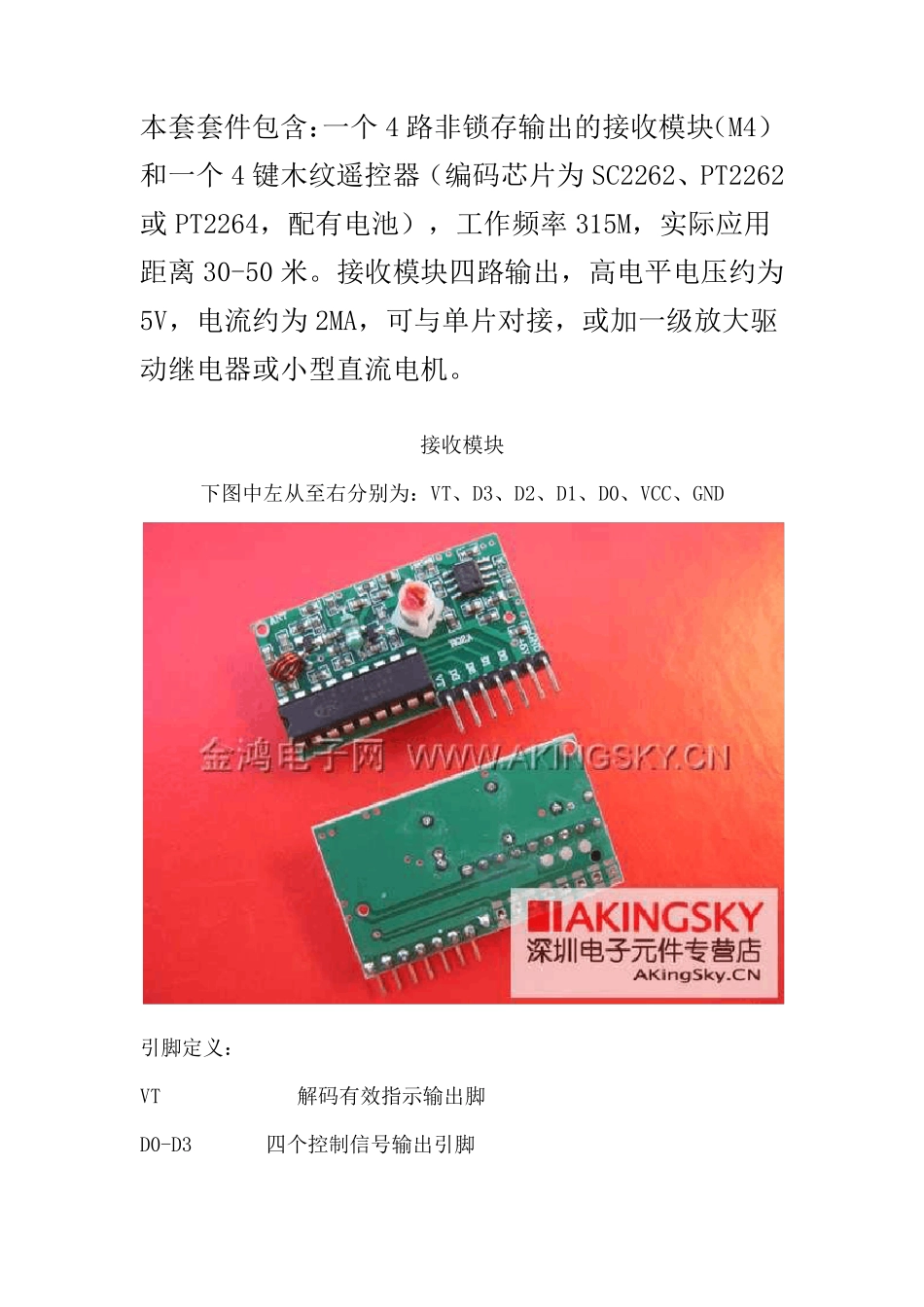

本套套件包含：一个4 路非锁存输出的接收模块（M4）和一个4 键木纹遥控器（编码芯片为SC2262、PT2262或 PT2264，配有电池），工作频率 315M，实际应用距离 30-50 米。接收模块四路输出，高电平电压约为5V，电流约为2MA，可与单片对接，或加一级放大驱动继电器或小型直流电机。 接收模块 下图中左从至右分别为：VT、D3、D2、D1、D0、VCC、GND 引脚定义： VT 解码有效指示输出脚 D0-D3 四个控制信号输出引脚 + VCC DC5V - GND 负极、地 ANT 天线，用 24-28CM 长的导线，也可以本店购买（链接） 固定码木纹四键遥控器(详情和单独购买链接) 下图为遥控器PCB 编码焊盘位置 （三态八位地址码焊盘，接收板上也有的） 编码方法说明： 设置地址码的原则是：同一个系统地址码必须一致；不同的系统可以依靠不同的地址码加以区分。至于设置什么样的地址码完全随客户喜欢。 在通常使用中，我们一般采用8 位地址码和4 位数据码，这时编码电路PT2262 和解码PT2272 的第1～8 脚为地址设定脚，有三种状态可供选择：悬空、接正电源、接地三种状态，3 的8 次方为6561，所以地址编码不重复度为6561 组，只有发射端 PT2262 和接收端 PT2272的地址编码完全相同，才能配对使用，遥控模块的生产厂家为了便于生产管理，出厂时遥控模块的PT2262 和PT2272 的八位地址编码端全部悬空，这样用户可以很方便选择各种编码状态，用户如果想改变地址编码，只要将PT2262 和PT2272 的1～8 脚设置相同即可，例如将发射机的PT2262 的第1 脚接地第5 脚接正电源，其它引脚悬空，那么接收机的PT2272 只要也第1 脚接地第5 脚接正电源，其它引脚悬空就能实现配对接收。 当两者地址编码完全一致时，接收机对应的D1～D4 端输出约4V互锁高电平控制信号，同时VT 端也输出解码有效高电平信号。高电平信号约为：5V 2MA，用户可将这些信号加一级放大，便可驱动继电器、功率三极管等进行负载遥控开关操纵。 使用注意事项： 1、天线用软导线或其它硬质金属（如拉杆天线），长度大约28cm（315MHz）或 24cm（433MHz），尽量拉直使用。不要靠近金属物体。 2、电源电压要求稳定且波纹系数低，需多级滤波（如增加磁珠﹑电感﹑电容等）。 3、若 配合 单 片 机使用建 议 MCU 时钟 频 率在 4MHZ 以下 并 且晶 体尽量远 离RF 接收模 块 ，否 则 晶 体的高次 谐 波会 影 响 通 讯 距 离 。 4、注意编码IC 和解码IC...
