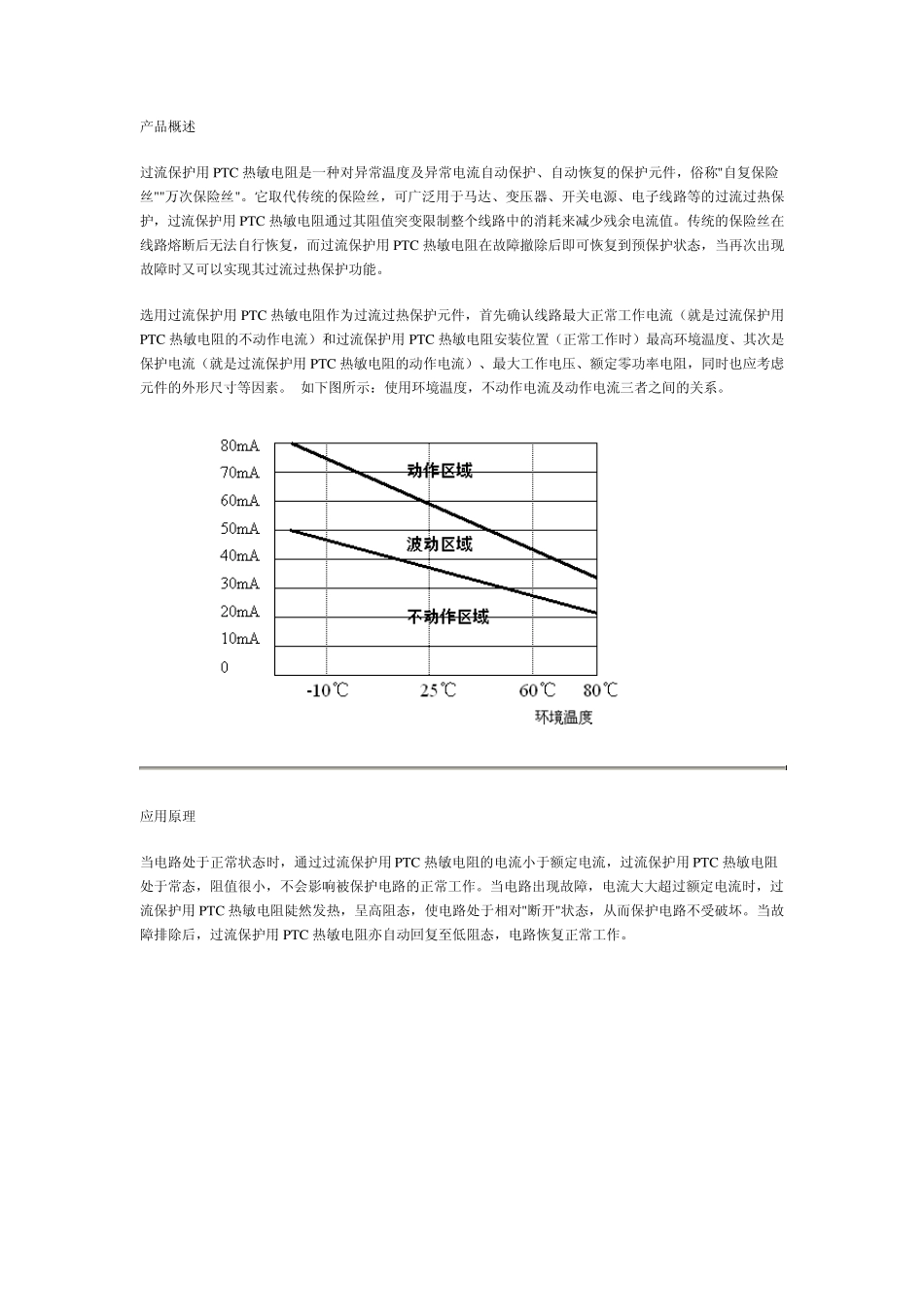

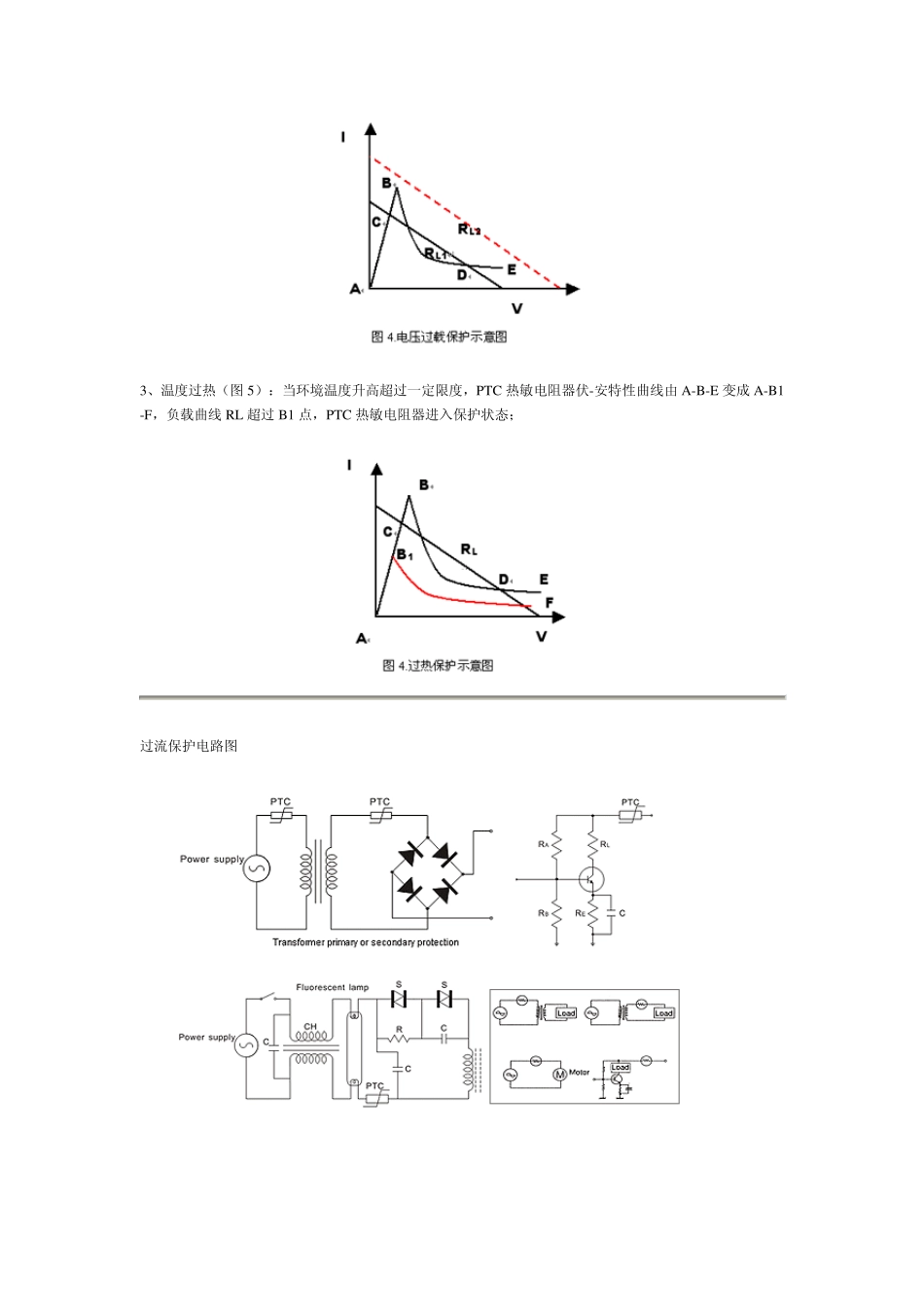

产品概述 过流保护用PTC 热敏电阻是一种对异常温度及异常电流自动保护、自动恢复的保护元件，俗称"自复保险丝""万次保险丝"。它取代传统的保险丝，可广泛用于马达、变压器、开关电源、电子线路等的过流过热保护，过流保护用PTC 热敏电阻通过其阻值突变限制整个线路中的消耗来减少残余电流值。传统的保险丝在线路熔断后无法自行恢复，而过流保护用PTC 热敏电阻在故障撤除后即可恢复到预保护状态，当再次出现故障时又可以实现其过流过热保护功能。 选用过流保护用PTC 热敏电阻作为过流过热保护元件，首先确认线路最大正常工作电流（就是过流保护用PTC 热敏电阻的不动作电流）和过流保护用PTC 热敏电阻安装位置（正常工作时）最高环境温度、其次是保护电流（就是过流保护用PTC 热敏电阻的动作电流）、最大工作电压、额定零功率电阻，同时也应考虑元件的外形尺寸等因素。 如下图所示：使用环境温度，不动作电流及动作电流三者之间的关系。 应用原理 当电路处于正常状态时，通过过流保护用PTC 热敏电阻的电流小于额定电流，过流保护用PTC 热敏电阻处于常态，阻值很小，不会影响被保护电路的正常工作。当电路出现故障，电流大大超过额定电流时，过流保护用PTC 热敏电阻陡然发热，呈高阻态，使电路处于相对"断开"状态，从而保护电路不受破坏。当故障排除后，过流保护用PTC 热敏电阻亦自动回复至低阻态，电路恢复正常工作。 图2 为电路正常工作时的伏-安特性曲线和负载曲线示意图，由A 点到B 点，施加在PTC 热敏电阻上的电压逐步升高，流过PTC 热敏电阻的电流也线性增加，表明PTC 热敏电阻的电阻值基本不变，即保持在低电阻态；由B 点到E 点，电压逐步升高，PTC 热敏电阻由于发热而电阻迅速增大，流过PTC 热敏电阻的电流的也迅速降低，表明PTC 热敏电阻进入保护状态。正常的负载曲线低于B 点，PTC 热敏电阻就不会进入保护状态。 通常而言有三种过流过热保护的类型： 1、电流过载（图3）：RL1 为正常工作时的负载曲线，当负载阻值减少，如变压器线路短路，负载曲线由RL1 变为RL2，超过B 点， PTC 热敏电阻器进入保护状态； 2、电压过载（图4）：电源电压增加，如 220V 电源线突然升到380V，负载曲线由RL1 变为RL2，超过B点， PTC 热敏电阻器进入保护状态； 3、温度过热（图 5）：当环境温度升高超过一定限度，PTC 热敏电阻器伏-安特性曲线由 A-B-E 变成 A-B1-F，负载曲线 RL 超过 B1 点，PTC 热敏电...
