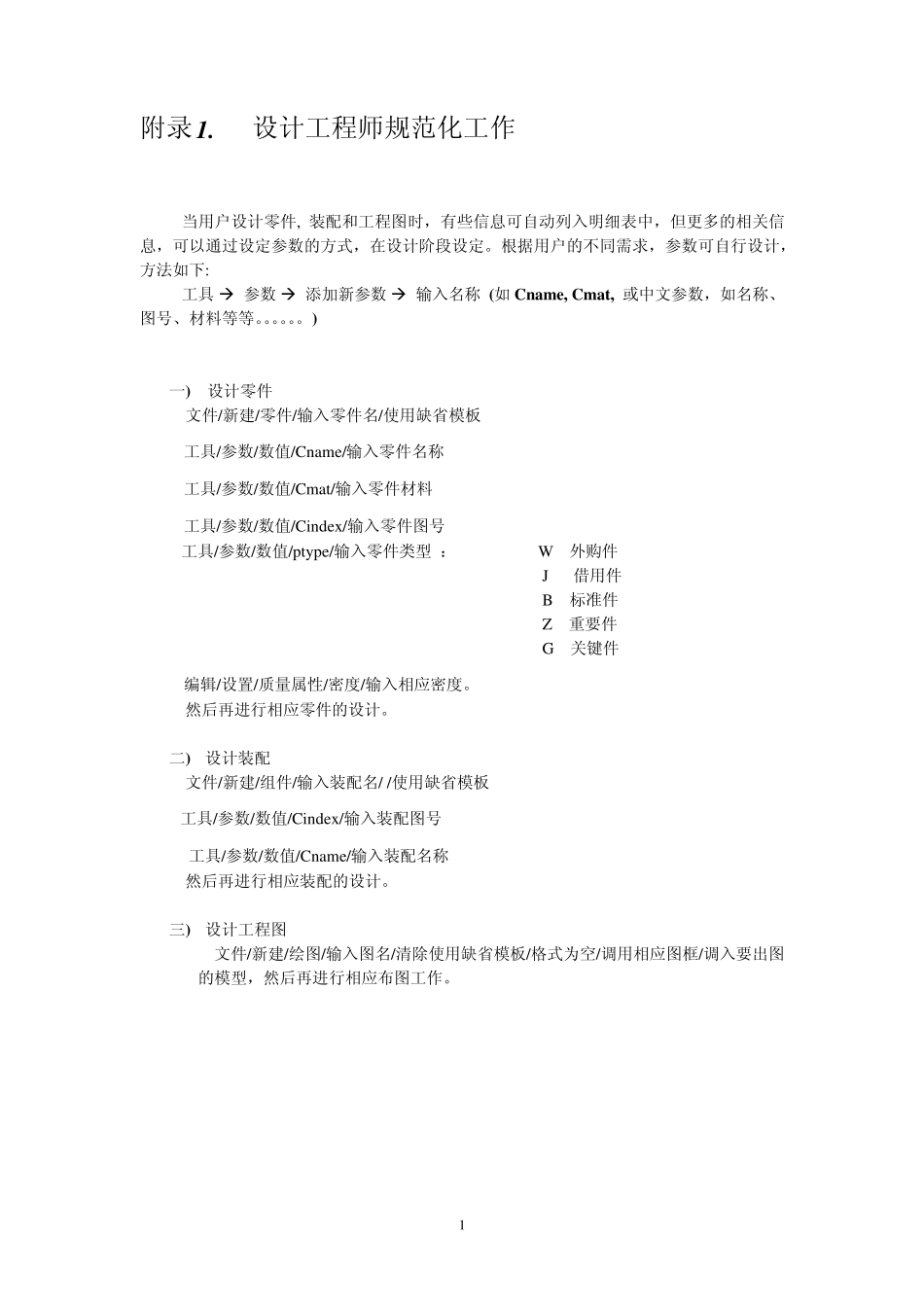

设计工程师规范化工作 当用户设计零件, 装配和工程图时,有些信息可自动列入明细表中,但更多的相关信息,可以通过设定参数的方式,在设计阶段设定
根据用户的不同需求,参数可自行设计,方法如下: 工具Æ 参数Æ 添加新参数Æ 输入名称 (如 Cname, Cmat, 或中文参数,如名称、图号、材料等等
) 一) 设计零件 文件/新建/零件/输入零件名/使用缺省模板 工具/参数/数值/Cname/输入零件名称 工具/参数/数值/Cmat/输入零件材料 工具/参数/数值/Cindex /输入零件图号 工具/参数/数值/pty pe/输入零件类型 : W 外购件 J 借用件 B 标准件 Z 重要件 G 关键件 编辑/设置/质量属性/密度/输入相应密度
然后再进行相应零件的设计
二) 设计装配 文件/新建/组件/输入装配名/ /使用缺省模板 工具/参数/数值/Cindex /输入装配图号 工具/参数/数值/Cname/输入装配名称 然后再进行相应装配的设计
三) 设计工程图 文件/新建/绘图/输入图名/清除使用缺省模板/格式为空/调用相应图框/调入要出图的模型,然后再进行相应布图工作
工程图中的几个使用技巧 一) 尺寸公差: 1 、 公差标准与等级 Pro/E 提供两种公差标准,美国标准 ANSI,国际及欧洲标准 ISO/DIN 标准
公差分四级由高到低分别是 Fine, Medium, Corase 及 Very Corase
关 于 这 两 个参 数 我 们 既 可 以 用系 统 的缺 省 值 , 也 可 以 在 config

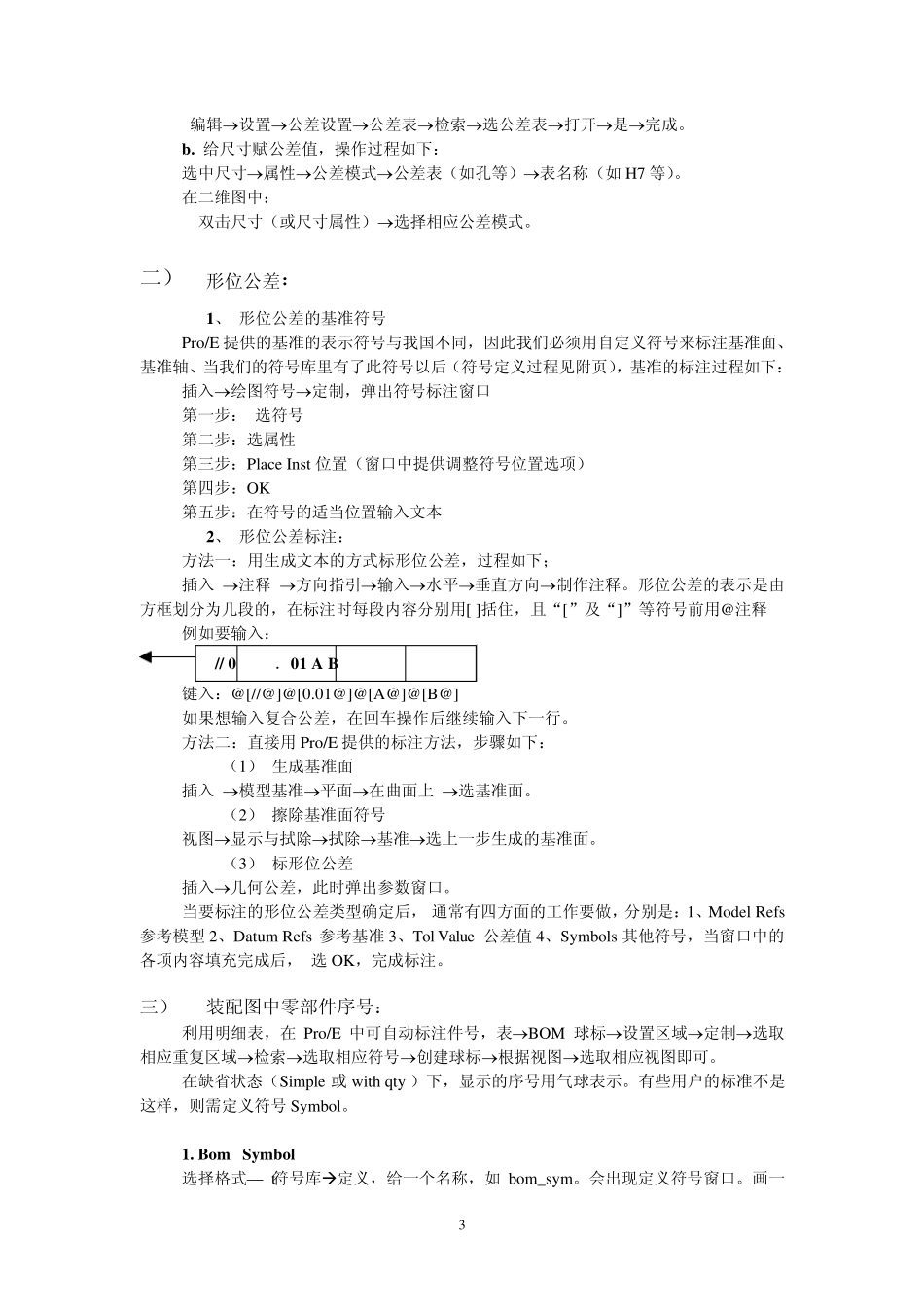

pro中由Tolerence_standend 及 Tolerence_class 设定,也可在模型中修改菜单结构如下: Standard 公差标准 Model Class 公差等级 Tol Table 公差表 A
