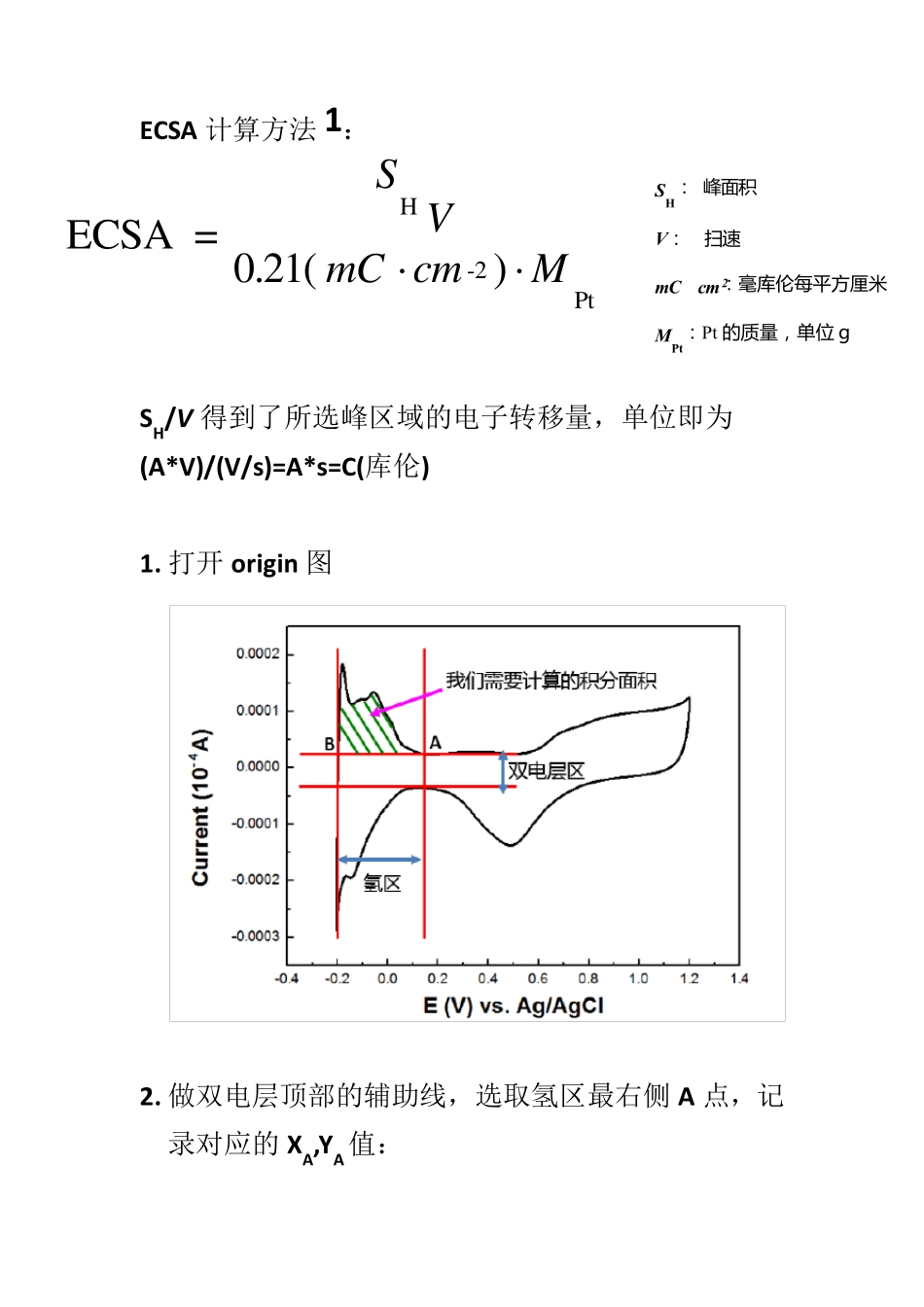

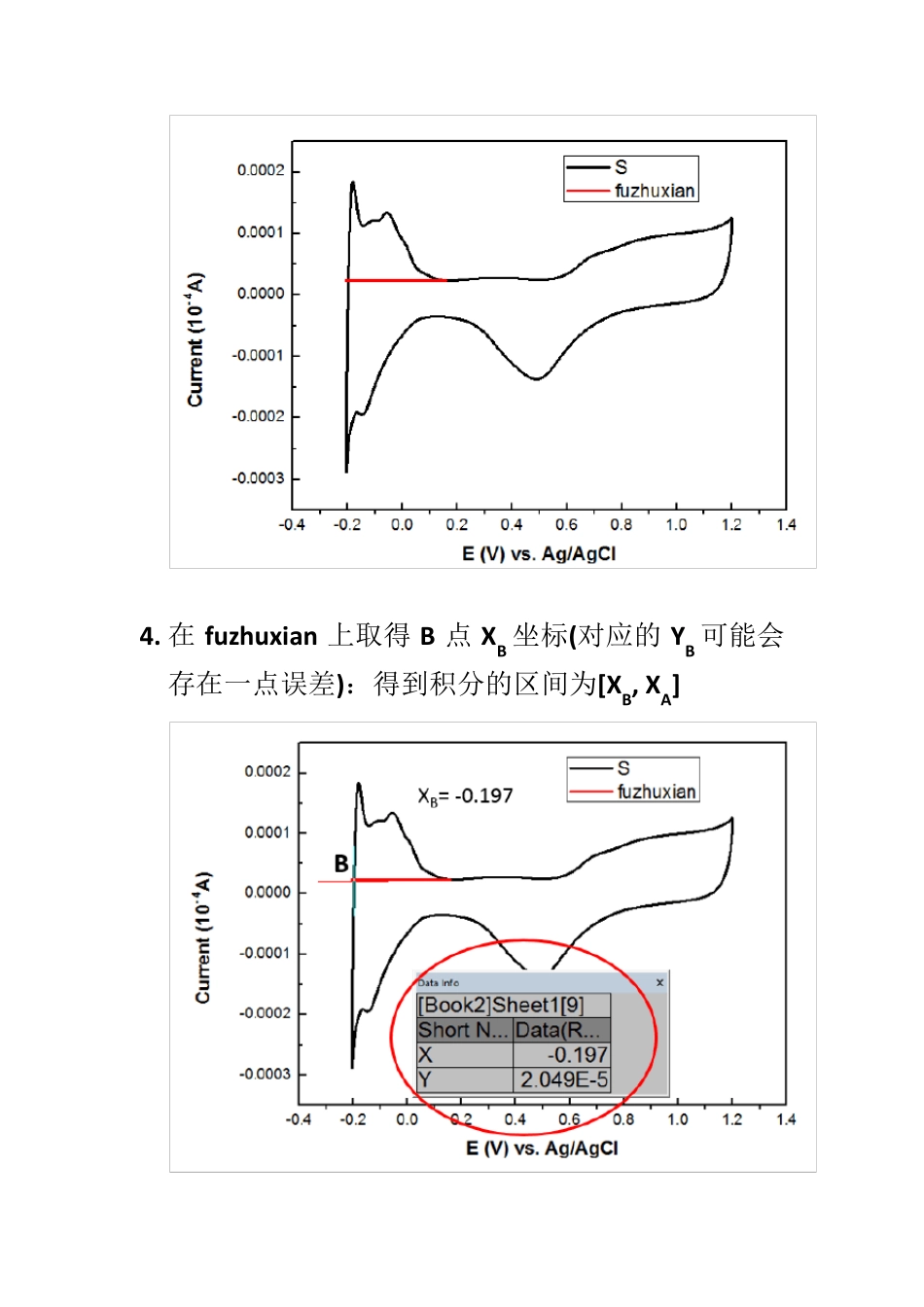

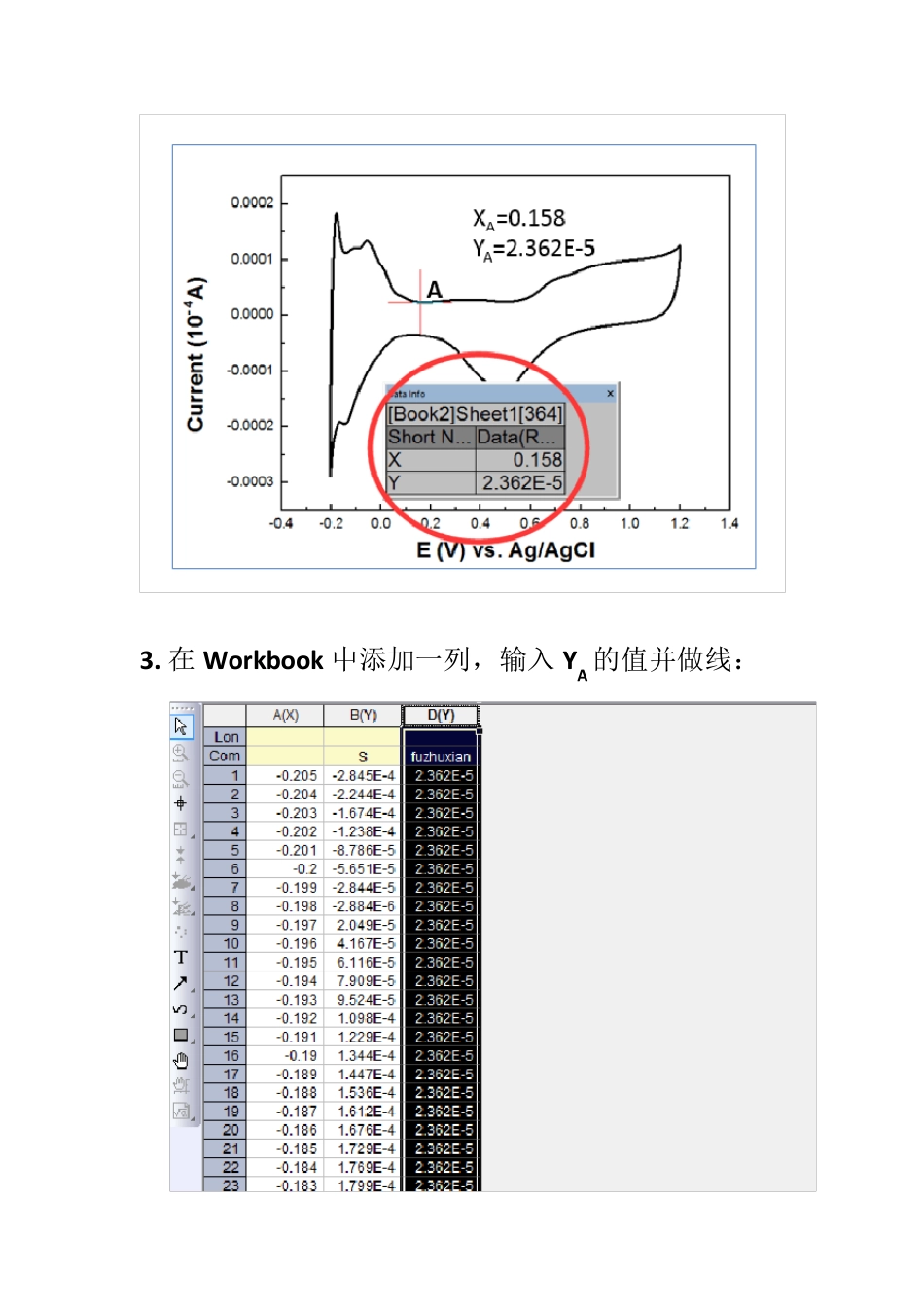

ECSA 计算方法1： SH/V得到了所选峰区域的电子转移量，单位即为 (A*V)/(V/s)=A*s=C(库伦) 1. 打开 origin 图 2. 做双电层顶部的辅助线，选取氢区最右侧 A 点，记录对应的XA,YA 值： H-2PtECSA = 0.21()SVm C cmMSH： 峰 面 积 V： 扫 速 m C·cm-2： 毫 库 伦每平方厘米 MPt： Pt的质量，单位 g 3. 在Workbook 中添加一列，输入 YA 的值并做线： 4. 在fuzhuxian 上取得B 点XB 坐标(对应的YB 可能会存在一点误差)：得到积分的区间为[XB, XA] 5. 计算积分面积，菜单栏Analysis-Mathematics-Integrate-Open Dialog： (1).第一步先对曲线 S 的[XB, XA]区间进行积分(注意红色圈出区域的参数)： 得到积分区域的面积Area1，并记录下来： (2).第二步对辅助线相同的[XB, XA]区间进行积分(改变 Range 1 对应的参数)： 得到对应的积分面积Area2，并记录下来： 6. 计算ECSA： V：扫速，单位 V/s 0.21:系数，单位 m C·cm-2 MPt：电极表面Pt 的质量，单位 g 最终得到的ECSA 单位是m2/gPt ECSA 计算方法 2. 通过 CO Stripping CV 曲线来计算ECSA 公式： V：扫速，单位 V/s 0.42:系数，单位 m C·cm-2 MPt：电极表面Pt 的质量，单位 g 1.打开Origin 图 2.取到A、B 点，并添加 AB 线段，AB 两点的选取接近于 A 左侧和 B 右侧曲线的切点，即 AB 与两端均近乎相切 3.然后分别对曲线和直线在 AB 区间积分（参考方法1）得到Area1 和Area2，计算公式： 最终得到的ECSA 单位是m2/gPt
