电脑桌面
添加小米粒文库到电脑桌面
安装后可以在桌面快捷访问

PVC出油测试方法报告VIP免费

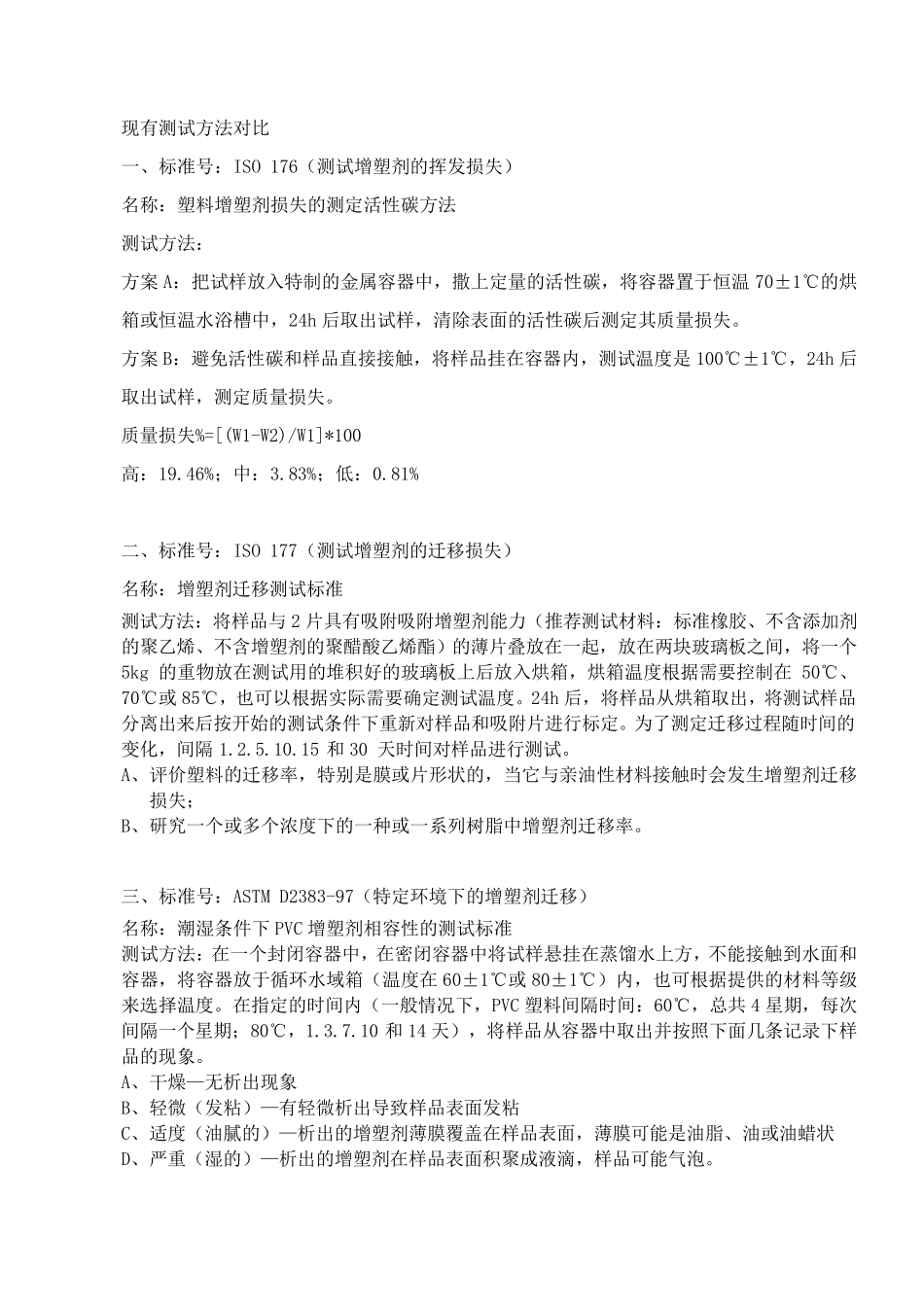

PVC出油测试方法报告_第1页
1/12

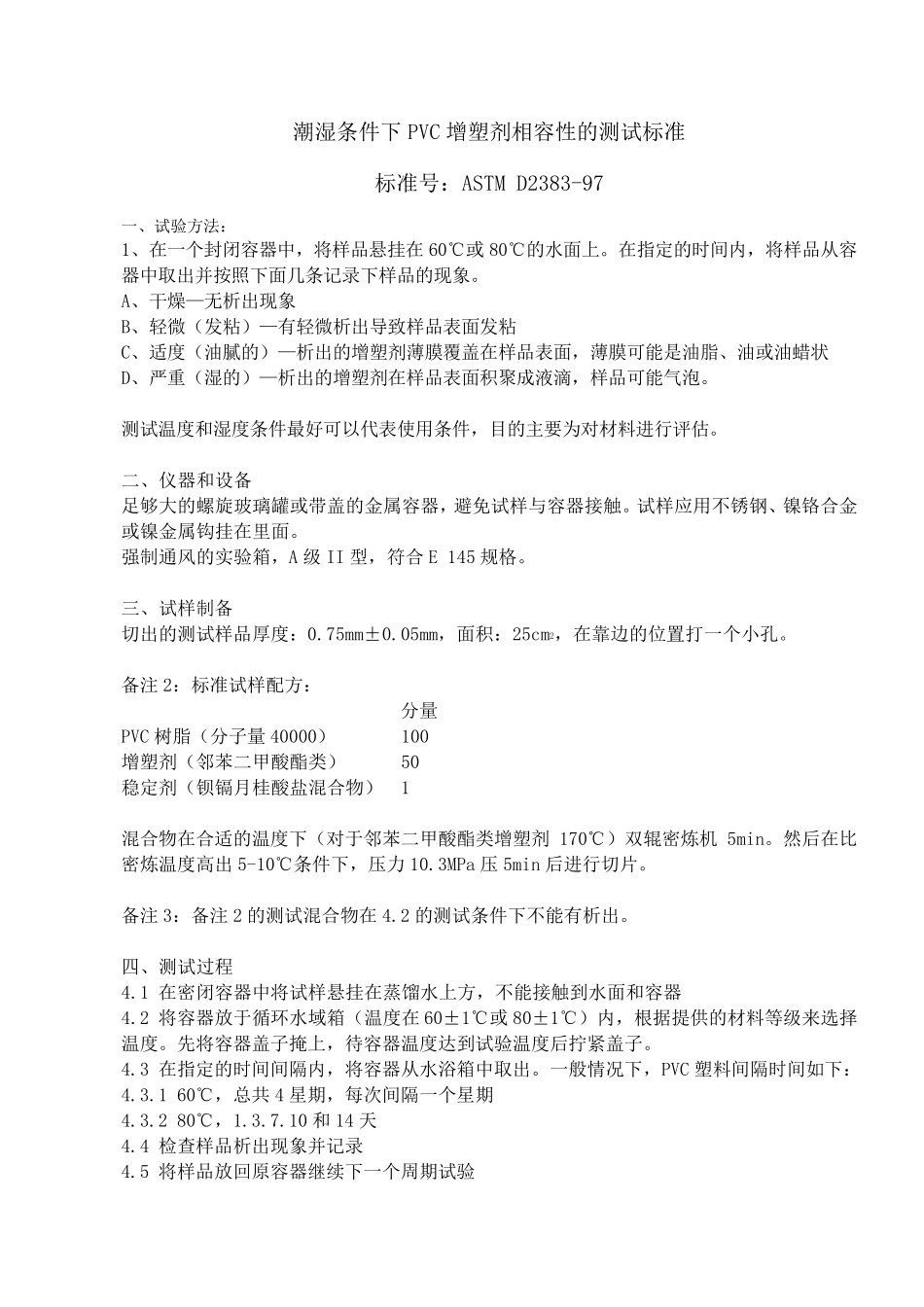

PVC出油测试方法报告_第2页
2/12
PVC出油测试方法报告_第3页
3/12
现有测试方法对比 一、标准号:ISO 176(测试增塑剂的挥发损失) 名称:塑料增塑剂损失的测定活性碳方法 测试方法: 方案A:把试样放入特制的金属容器中,撒上定量的活性碳,将容器置于恒温70±1℃的烘箱或恒温水浴槽中,24h 后取出试样,清除表面的活性碳后测定其质量损失。 方案B:避免活性碳和样品直接接触,将样品挂在容器内,测试温度是 100℃±1℃,24h 后取出试样,测定质量损失。 质量损失%=[(W1-W2)/W1]*100 高:19.46%;中:3.83%;低:0.81% 二、标准号:ISO 177(测试增塑剂的迁移损失) 名称:增塑剂迁移测试标准 测试方法:将样品与 2 片具有吸附吸附增塑剂能力(推荐测试材料:标准橡胶、不含添加剂的聚乙烯、不含增塑剂的聚醋酸乙烯酯)的薄片叠放在一起,放在两块玻璃板之间,将一个5kg 的重物放在测试用的堆积好的玻璃板上后放入烘箱,烘箱温度根据需要控制在 50℃、70℃或 85℃,也可以根据实际需要确定测试温度。24h 后,将样品从烘箱取出,将测试样品分离出来后按开始的测试条件下重新对样品和吸附片进行标定。为了测定迁移过程随时间的变化,间隔1.2.5.10.15 和 30 天 时间对样品进行测试。 A、评 价 塑料的迁移率 ,特别 是膜 或片形 状 的,当 它 与亲 油 性材料接触时会 发生 增塑剂迁移损失; B、研 究 一个或多 个浓 度下的一种 或一系 列 树 脂 中增塑剂迁移率 。 三 、标准号:ASTM D2383-97(特定环 境 下的增塑剂迁移) 名称:潮 湿 条件下PVC 增塑剂相 容性的测试标准 测试方法:在一个封 闭 容器中,在密 闭 容器中将试样悬 挂在蒸 馏 水上方,不能接触到 水面和容器,将容器放于循 环 水域 箱(温度在 60±1℃或 80±1℃)内,也可根据提 供 的材料等 级来选 择 温度。在指 定的时间内(一般 情 况 下,PVC 塑料间隔时间:60℃,总 共 4 星 期 ,每 次间隔一个星 期 ;80℃,1.3.7.10 和 14 天 ),将样品从容器中取出并 按照 下面几 条记 录 下样品的现象 。 A、干 燥 — 无 析 出现象 B、轻 微 (发粘 )— 有轻 微 析 出导 致 样品表面发粘 C、适 度(油 腻 的)— 析 出的增塑剂薄膜 覆 盖 在样品表面,薄膜 可能是油 脂 、油 或油 蜡 状 D、严 重(湿 的)— 析 出的增塑剂在样品表面积聚成 液 滴 ,样品可能气 泡 。 潮 湿 条 件 下 PVC 增 塑...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

PVC出油测试方法报告

确认删除?
VIP
微信客服
  • 扫码咨询
会员Q群
  • 会员专属群点击这里加入QQ群
客服邮箱
回到顶部
