PYB900圆锥破中文说明书VIP免费

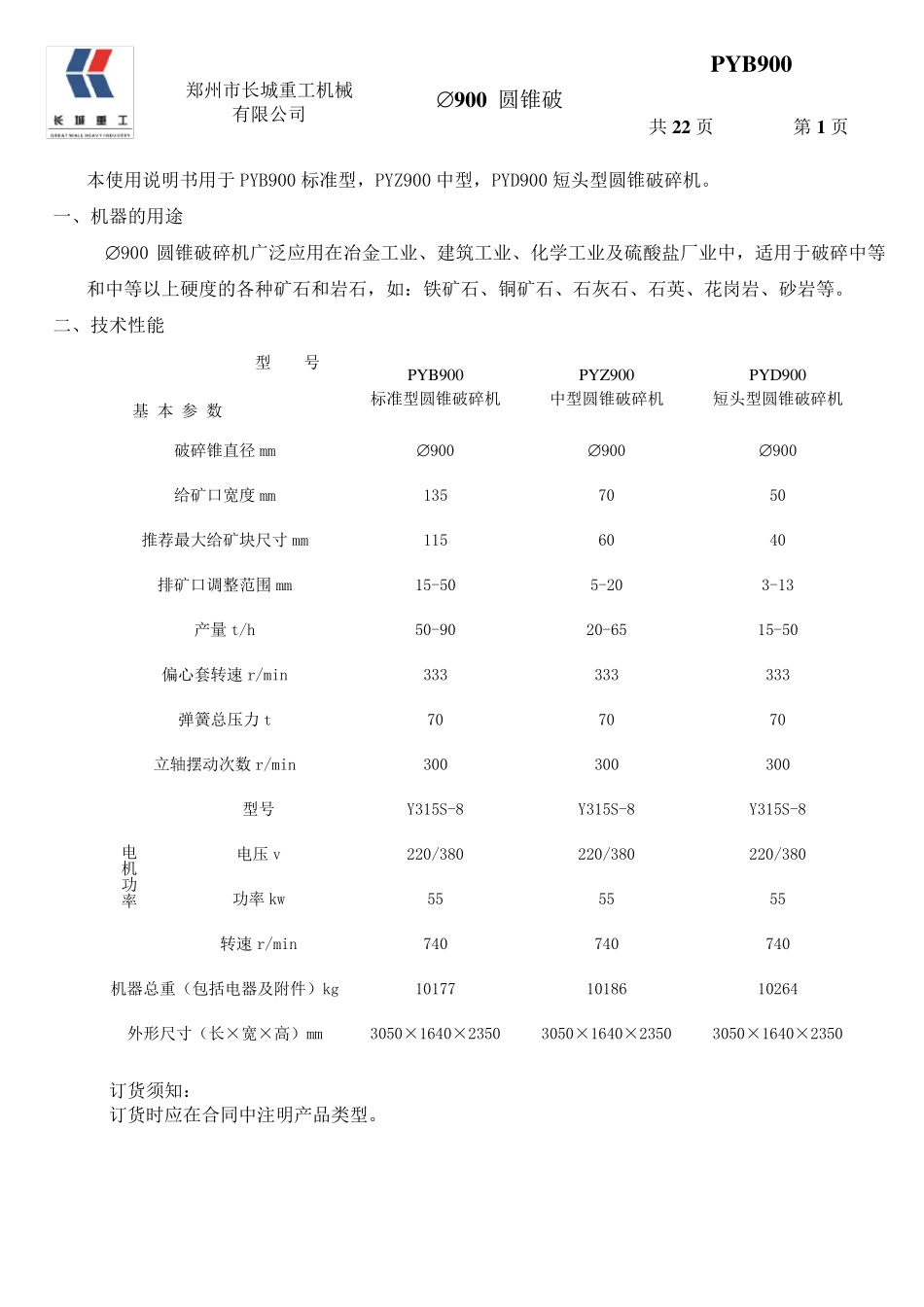

PYB900圆锥破中文说明书_第1页
1/21
PYB900圆锥破中文说明书_第2页
2/21
PYB900圆锥破中文说明书_第3页
3/21
郑 州 市 长 城 重 工 机 械 有 限 公 司 900 圆 锥 破 PYB900 共 22 页 第 1 页 本 使 用 说 明 书 用 于 PYB900 标 准 型 , PYZ900 中 型 , PYD900 短 头 型 圆 锥 破 碎 机 。 一 、 机 器 的 用 途 900 圆 锥 破 碎 机 广 泛 应 用 在 冶 金 工 业 、 建 筑 工 业 、 化 学 工 业 及 硫 酸 盐 厂 业 中 , 适 用 于 破 碎 中 等和 中 等 以 上 硬 度 的 各 种 矿 石 和 岩 石 , 如 : 铁 矿 石 、 铜 矿 石 、 石 灰 石 、 石 英 、 花 岗 岩 、 砂 岩 等 。 二 、 技 术 性 能 型 号 基 本 参 数 PYB900 标 准 型 圆 锥 破 碎 机 PYZ900 中 型 圆 锥 破 碎 机 PYD900 短 头 型 圆 锥 破 碎 机 破 碎 锥 直 径 mm 900 900 900 给 矿 口 宽 度 mm 135 70 50 推 荐 最 大 给 矿 块 尺 寸 mm 115 60 40 排 矿 口 调 整 范 围 mm 15-50 5-20 3-13 产 量 t/h 50-90 20-65 15-50 偏 心 套 转 速 r/min 333 333 333 弹 簧 总 压 力 t 70 70 70 立 轴 摆 动 次 数 r/min 300 300 300 电机功率 型 号 Y315S-8 Y315S-8 Y315S-8 电 压 v 220/380 220/380 220/380 功 率 kw 55 55 55 转 速 r/min 740 740 740 机 器 总 重 ( 包 括 电 器 及 附 件 )kg 10177 10186 10264 外形尺 寸 ( 长 ×宽 ×高)mm 3050×1640×2350 3050×1640×2350 3050×1640×2350 订货须知: 订货时应 在 合同中 注明 产 品类型 。 郑州市长城重工机械 有限公司 φ900 圆锥破 PYB900 共 22 页 第 2 页 三、外形图 郑州市长城重工机械 有限公司 900 圆锥破 PYB900 共22 页 第3 页 四、机器的结构和组成 1、圆锥破碎机工作时,电动机通过弹性联轴器,传动轴和一对锥齿轮带动偏心轴套转动,破碎圆锥心线在偏心套的适动下做旋摆运动。使破碎壁和扎臼壁时而靠近,时而远离,矿石在碎腔内不断的受到积压与冲击,而被破碎。 2、该机由机架、传动轴、偏心套、碗形轴承、破碎圆锥、支承套、调整套、进料、弹簧、弹性联轴器、润滑、电器等部分组成。 五、机器的安装 1、安装圆锥破碎机的厂房内,需有起重设备,以...
