中石化阀门标志方法VIP免费

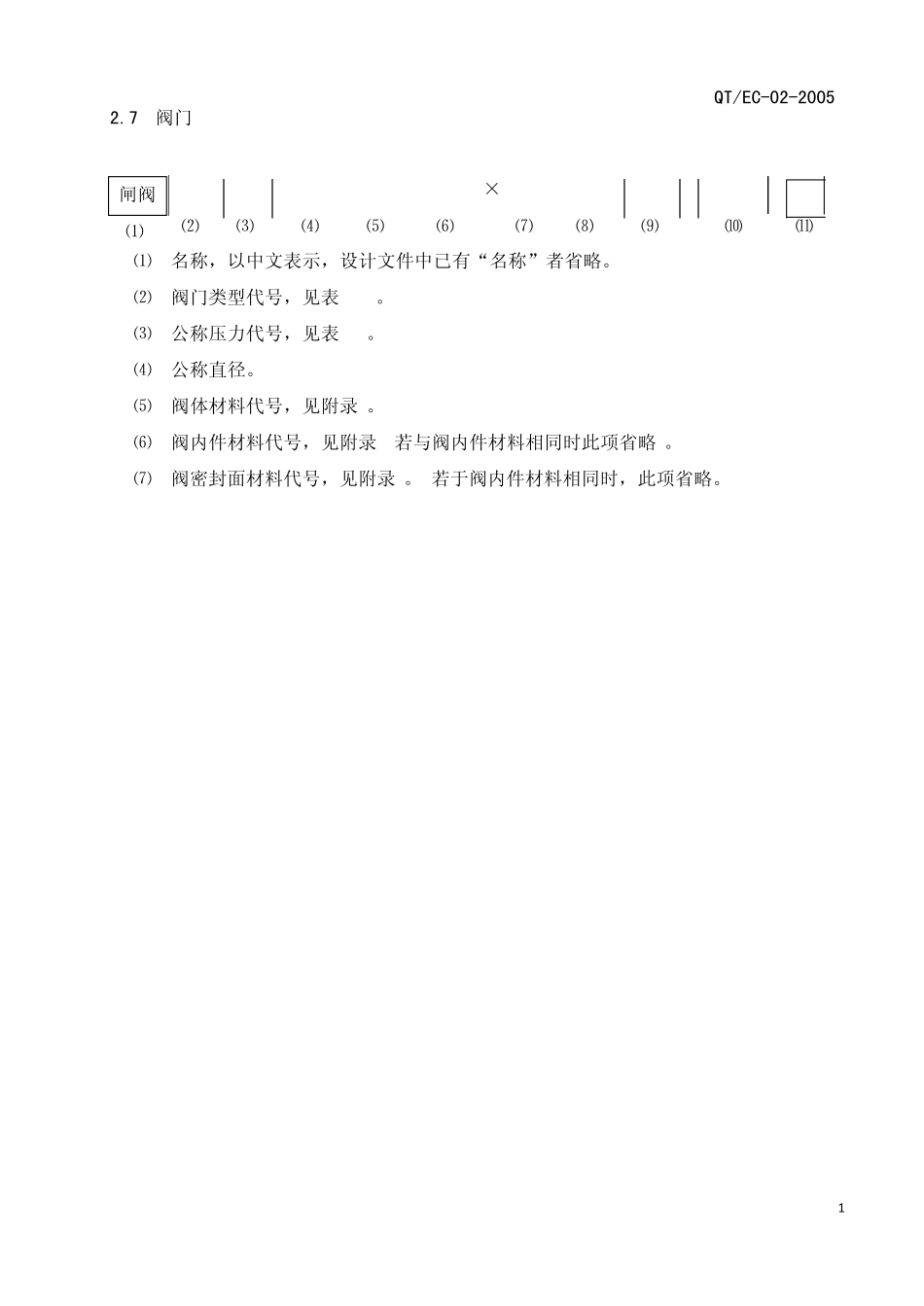

中石化阀门标志方法_第1页
1/7

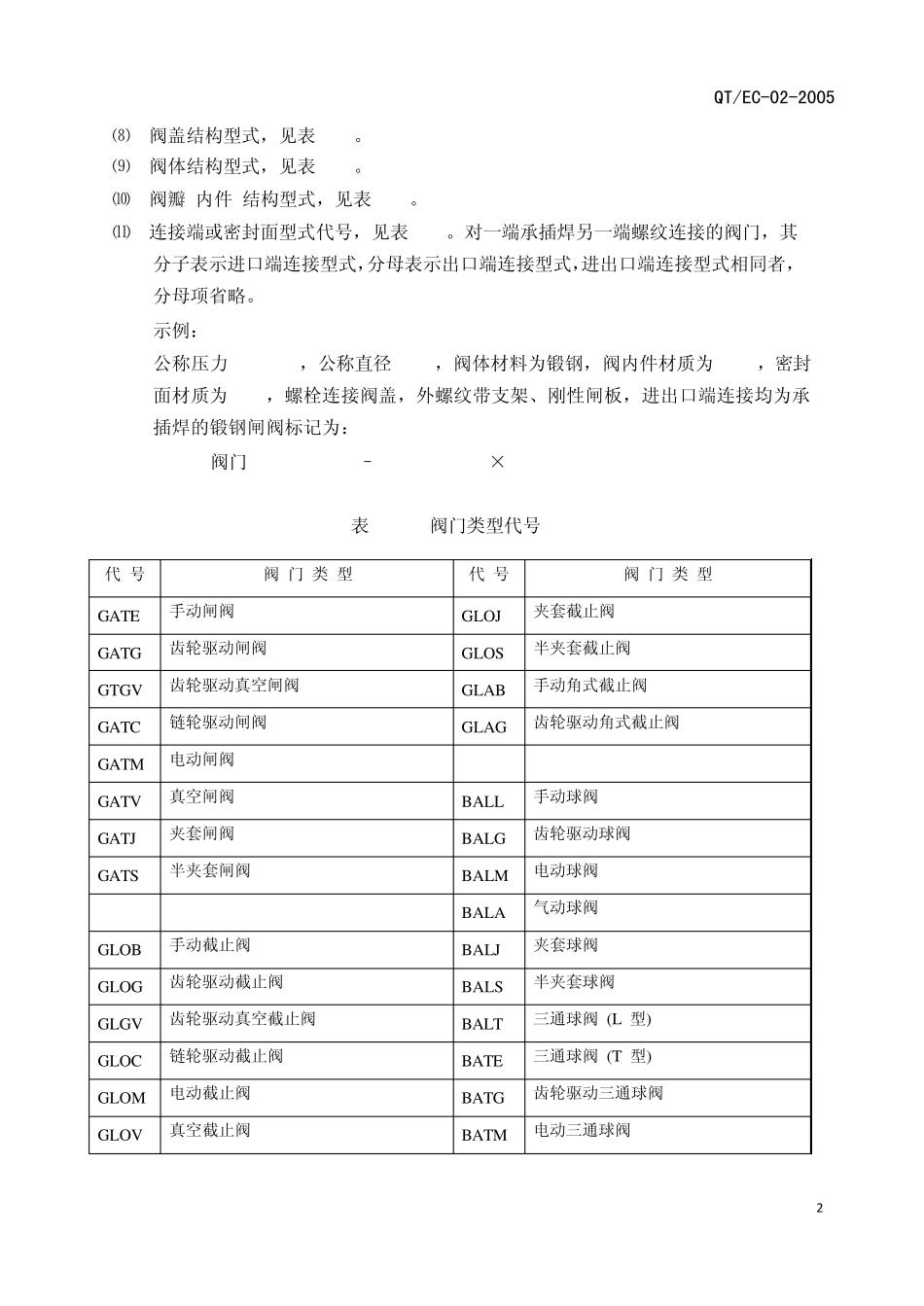

中石化阀门标志方法_第2页
2/7

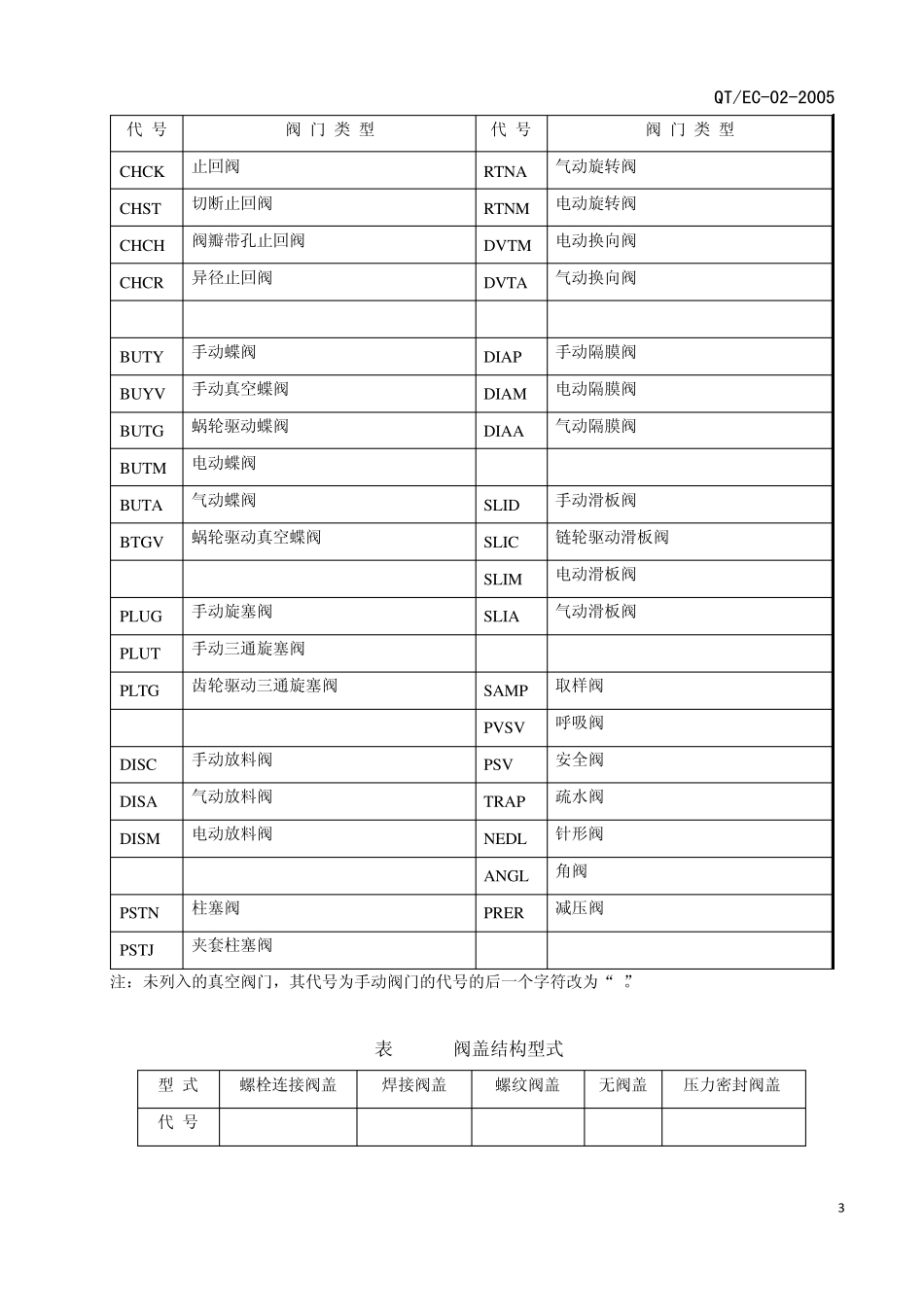

中石化阀门标志方法_第3页
3/7
QT/EC-02-2005 1 2.7 阀门 闸阀 GATE 2.0 - 100 - WCB / 13Cr × STL - BB - OS&Y - Solid - RF ⑴ ⑵ ⑶ ⑷ ⑸ ⑹ ⑺ ⑻ ⑼ ⑽ ⑾ ⑴ 名称,以中文表示,设计文件中已有“名称”者省略。 ⑵ 阀门类型代号,见表 2-10。 ⑶ 公称压力代号,见表 2-5。 ⑷ 公称直径。 ⑸ 阀体材料代号,见附录 A。 ⑹ 阀内件材料代号,见附录 A(若与阀内件材料相同时此项省略)。 ⑺ 阀密封面材料代号,见附录 A。(若于阀内件材料相同时,此项省略。) QT/EC-02-2005 2 代 号 阀 门 类 型 代 号 阀 门 类 型 GATE 手动闸阀 GLOJ 夹套截止阀 GATG 齿轮驱动闸阀 GLOS 半夹套截止阀 GTGV 齿轮驱动真空闸阀 GLAB 手动角式截止阀 GATC 链轮驱动闸阀 GLAG 齿轮驱动角式截止阀 GATM 电动闸阀 GATV 真空闸阀 BALL 手动球阀 GATJ 夹套闸阀 BALG 齿轮驱动球阀 GATS 半夹套闸阀 BALM 电动球阀 BALA 气动球阀 GLOB 手动截止阀 BALJ 夹套球阀 GLOG 齿轮驱动截止阀 BALS 半夹套球阀 GLGV 齿轮驱动真空截止阀 BALT 三通球阀 (L 型) GLOC 链轮驱动截止阀 BATE 三通球阀 (T 型) GLOM 电动截止阀 BATG 齿轮驱动三通球阀 GLOV 真空截止阀 BATM 电动三通球阀 ⑻ 阀盖结构型式,见表 2-11。 ⑼ 阀体结构型式,见表 2-12。 ⑽ 阀瓣(内件)结构型式,见表 2-13。 ⑾ 连接端或密封面型式代号,见表 2-14。对一端承插焊另一端螺纹连接的阀门,其 分子表示进口端连接型式,分母表示出口端连接型式,进出口端连接型式相同者, 分母项省略。 示例: 公称压力 14.0MPa,公称直径 DN25,阀体材料为锻钢,阀内件材质为 13Cr,密封 面材质为 STL,螺栓连接阀盖,外螺纹带支架、刚性闸板,进出口端连接均为承 插焊的锻钢闸阀标记为: 阀门 GATE 14.0–25-A105/13Cr×STL-BB-OS&Y-Solid-SW 表 2-10 阀门类型代号 QT/EC-02-2005 3 代 号 阀 门 类 型 代 号 阀 门 类 型 CHCK 止回阀 RTNA 气动旋转阀 CHST 切断止回阀 RTNM 电动旋转阀 CHCH 阀瓣带孔止回阀 DVTM 电动换向阀 CHCR 异径止回阀 DVTA 气动换向阀 BUTY 手动蝶阀 DIAP 手动隔膜阀 BUYV 手动真空蝶阀 DIAM 电动隔膜阀 BUTG 蜗轮驱动蝶阀 DIAA 气动隔膜阀 BUTM 电动蝶阀 BUTA 气动蝶阀 SLID 手动滑板阀 BTGV 蜗轮驱动真空蝶阀 SLIC...
