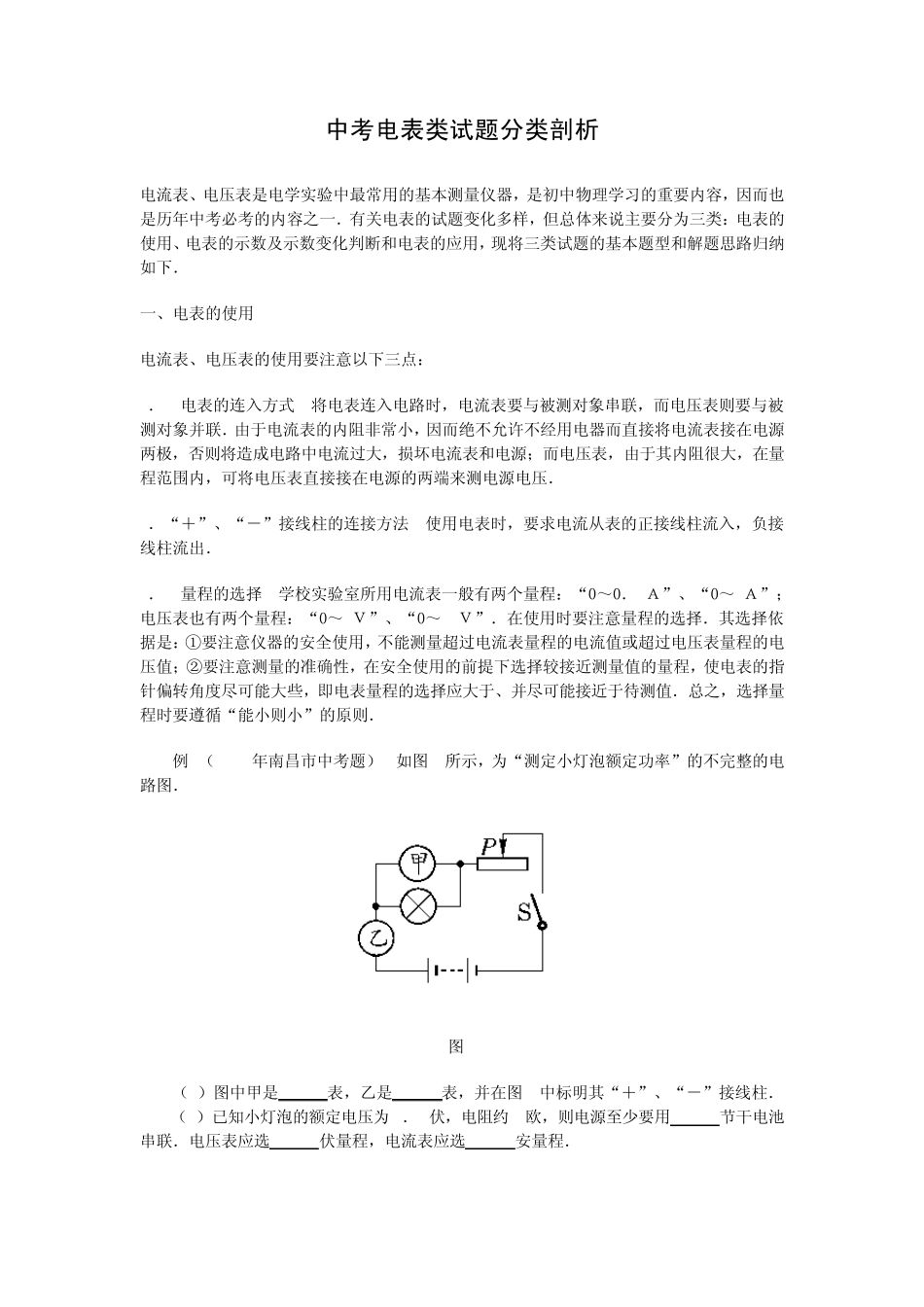

中考电表类试题分类剖析 电流表、电压表是电学实验中最常用的基本测量仪器，是初中物理学习的重要内容，因而也是历年中考必考的内容之一．有关电表的试题变化多样，但总体来说主要分为三类：电表的使用、电表的示数及示数变化判断和电表的应用，现将三类试题的基本题型和解题思路归纳如下． 一、电表的使用 电流表、电压表的使用要注意以下三点： 1． 电表的连入方式 将电表连入电路时，电流表要与被测对象串联，而电压表则要与被测对象并联．由于电流表的内阻非常小，因而绝不允许不经用电器而直接将电流表接在电源两极，否则将造成电路中电流过大，损坏电流表和电源；而电压表，由于其内阻很大，在量程范围内，可将电压表直接接在电源的两端来测电源电压． 2．“＋”、“－”接线柱的连接方法 使用电表时，要求电流从表的正接线柱流入，负接线柱流出． 2． 量程的选择 学校实验室所用电流表一般有两个量程：“0～0．6Ａ”、“0～3Ａ”；电压表也有两个量程：“0～3Ｖ”、“0～15Ｖ”．在使用时要注意量程的选择．其选择依据是：①要注意仪器的安全使用，不能测量超过电流表量程的电流值或超过电压表量程的电压值；②要注意测量的准确性，在安全使用的前提下选择较接近测量值的量程，使电表的指针偏转角度尽可能大些，即电表量程的选择应大于、并尽可能接近于待测值．总之，选择量程时要遵循“能小则小”的原则． 例 1（1999年南昌市中考题） 如图 1所示，为“测定小灯泡额定功率”的不完整的电路图． 图 1 （1）图中甲是 表，乙是 表，并在图 1中标明其“＋”、“－”接线柱． （2）已知小灯泡的额定电压为2．5伏，电阻约 8欧，则电源至少要用 节干电池串联．电压表应选 伏量程，电流表应选 安量程． （3）按图1所示电路图，结合选择的干电池个数和电表量程，在图2中用笔画线代表导线，正确连接实物图．（连线不能交叉） 图2 图3 （4）实验中当电压表示数为2．5伏，电流表指针位置如图3所示，小灯泡的额定功率为 瓦． 分析 这是一道关于电表连接的综合题，依据上述有关电表使用的注意事项，同学们即可顺利完成，下面只对电表量程的选择略加分析：由于小灯泡的额定电压为2．5伏，因而在测定其额定功率时，电压表示数应为2．5伏，电压表量程选0～3Ｖ．又因小灯泡电阻约8欧，故通过小灯泡的电流不超过 0．6安，因此电流表量程选0～0．6Ａ． 答案（1）电压 电流，如图4所示 （2）2 0～3 0～0．6 （3）如图4...
