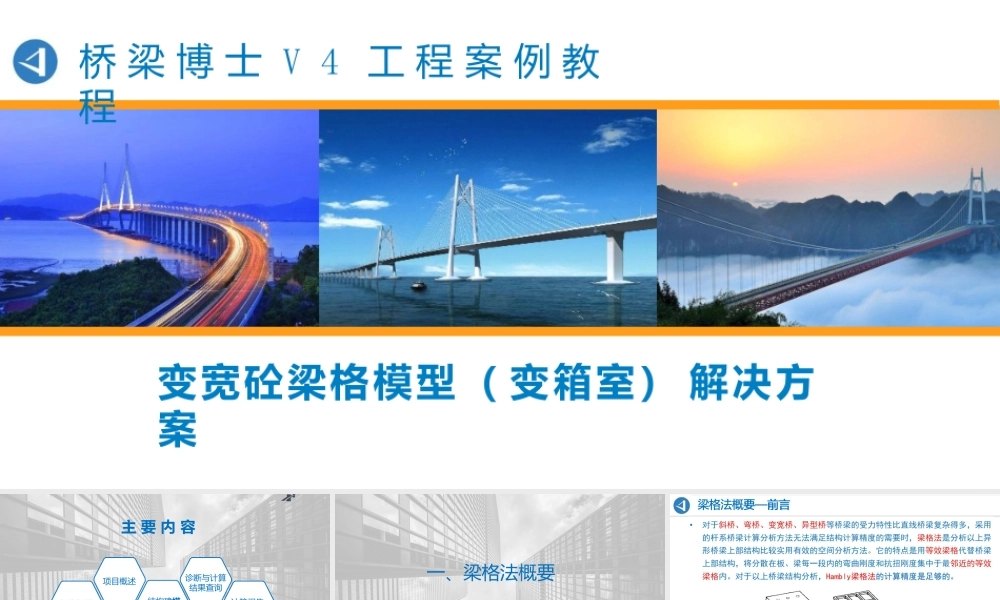

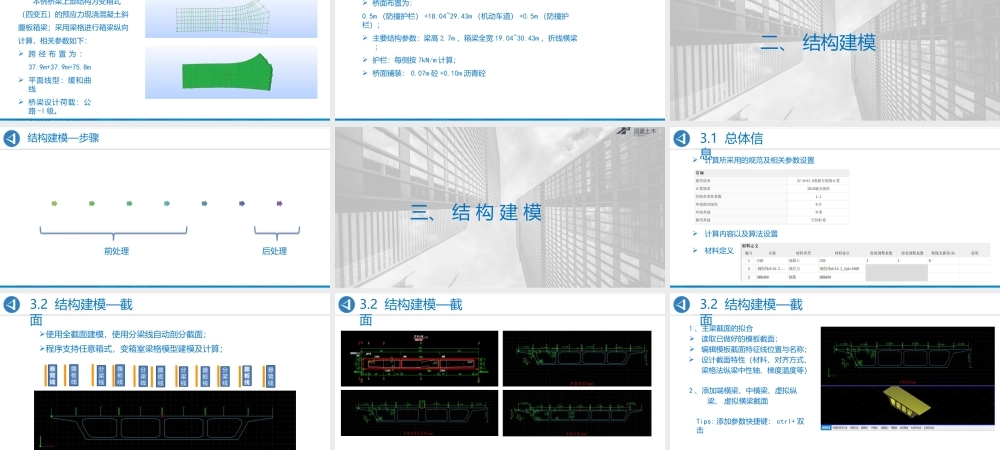

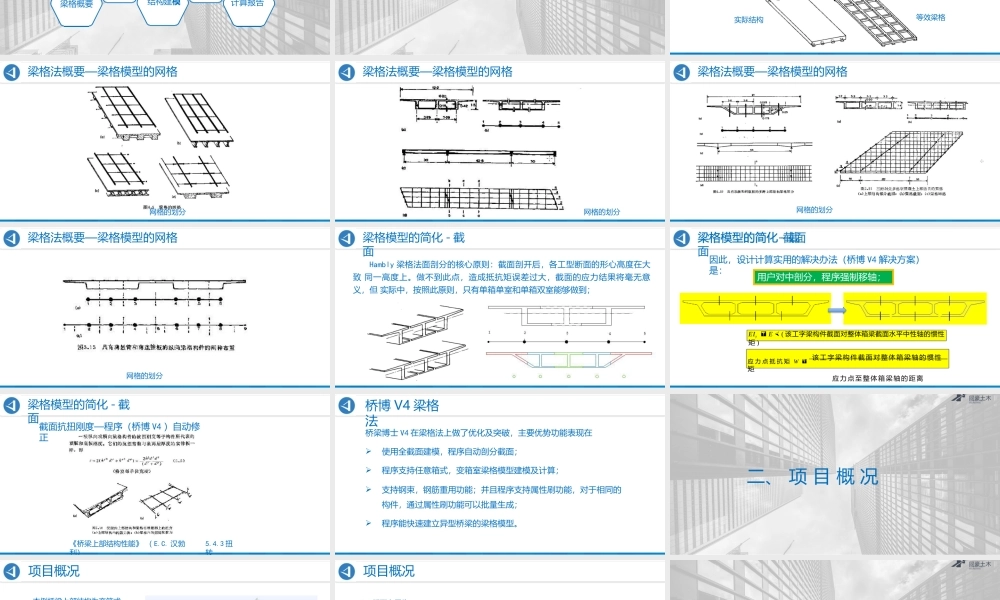

桥 梁 博 士 V 4 工 程 案 例 教 程变宽砼梁格模型（ 变箱室） 解决方案LOG主 要 内 容梁格概要结构建模诊断与计算 结果查询计算报告项目概述一、梁格法概要梁格法概要—前言实际结构等效梁格梁格法概要—梁格模型的网格网格的划分梁格法概要—梁格模型的网格网格的划分梁格法概要—梁格模型的网格网格的划分梁格法概要—梁格模型的网格网格的划分梁格模型的简化 - 截面Hambly 梁格法面剖分的核心原则：截面剖开后，各工型断面的形心高度在大致 同一高度上。做不到此点，造成抵抗矩误差过大，截面的应力结果将毫无意义，但 实际中，按照此原则，只有单箱单室和单箱双室能够做到；梁格模型的简化 - 截面因此，设计计算实用的解决办法（桥博 V4 解决方案）是：用户对中剖分，程序强制移轴；EIy E ( 该工字梁构件截面对整体箱梁截面水平中性轴的惯性矩 )应 力 点 抵 抗 矩 W 该工字梁构件截面对整体箱梁轴的惯性矩应力点至整体箱梁轴的距 离梁格模型的简化 - 截面截面抗扭刚度—程序（桥博 V4 ）自动修正《桥梁上部结构性能》 （ E.C. 汉勃利）5.4.3 扭转桥博 V4 梁格法桥梁博士 V4 在梁格法上做了优化及突破，主要优势功能表现在使用全截面建模，程序自动剖分截面；程序支持任意箱式，变箱室梁格模型建模及计算；支持钢束，钢筋重用功能；并且程序支持属性刷功能，对于相同的 构件，通过属性刷功能可以批量生成；程序能快速建立异型桥梁的梁格模型。LOGO同豪土木TONGHAO CIVIL ENGINEERING二、 项 目 概 况项目概况本例桥梁上部结构为变箱式（四变五）的预应力现浇混凝土斜 腹板箱梁；采用梁格进行箱梁纵向 计算，相关参数如下： 跨 径 布 置 为 ： 37.9m+37.9m=75.8m 平面线型：缓和曲线 桥梁设计荷载：公路 -I 级。 车道数： 5 车道 -6车道。项目概况 桥面布置为：0.5m （防撞护栏） +18.04~29.43m （机动车道） +0.5m （防撞护栏）； 主要结构参数：梁高 2.7m ，箱梁全宽 19.04~30.43m ，折线横梁 ； 护栏：每侧按 7kN/m 计算； 桥面铺装： 0.07m 砼 +0.10m 沥青砼LOGO同豪土木TONGHAO CIVIL ENGINEERING二、 结构建模前处理后处理结构建模—步骤LOGO同豪土木TONGHAO CIVIL ENGINEERING三、 结 构 建 模3.1 总体信息计算所采用的规范及相关参数设置计算内容以及算法设置材料定义3.2 结构建...
