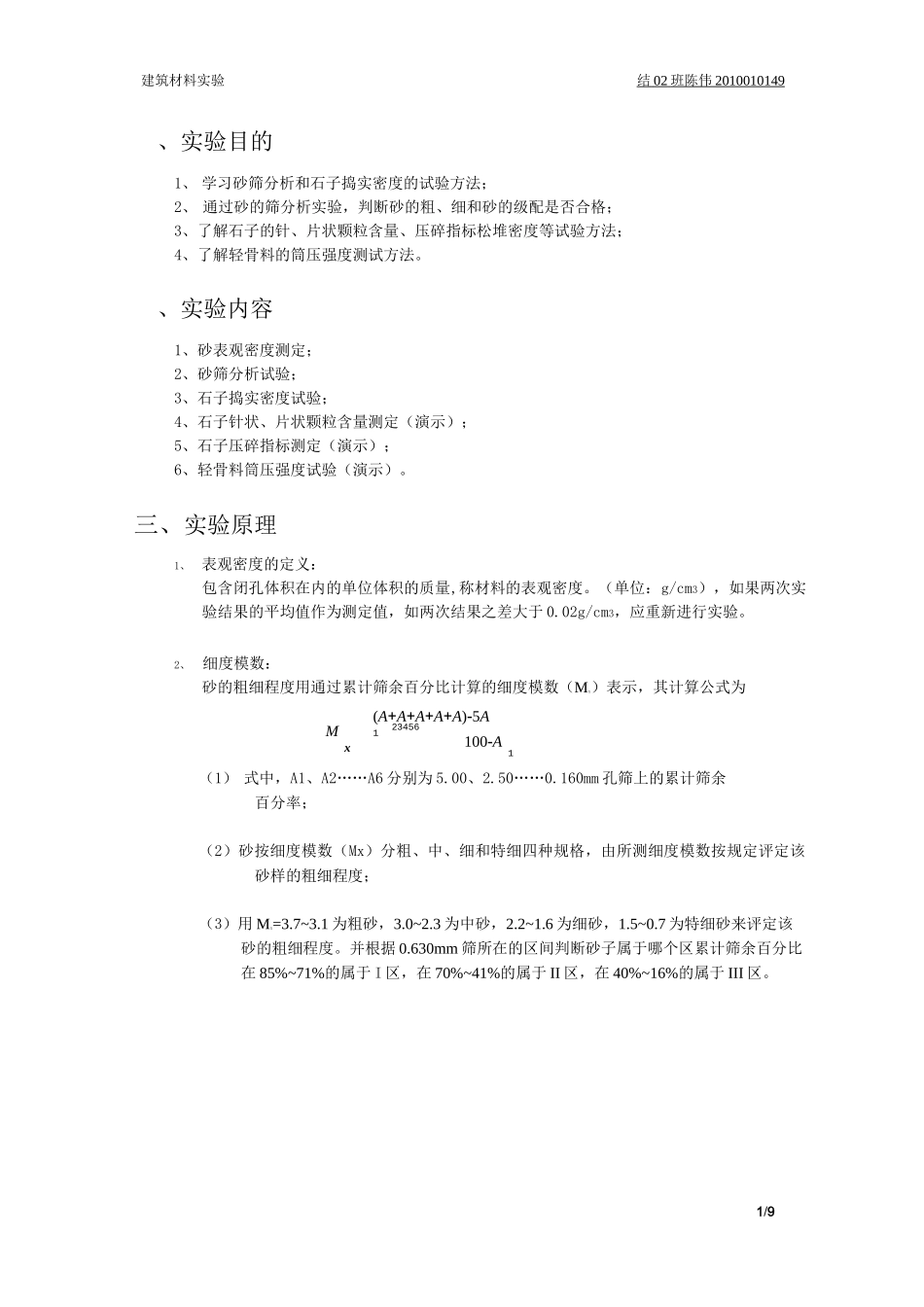

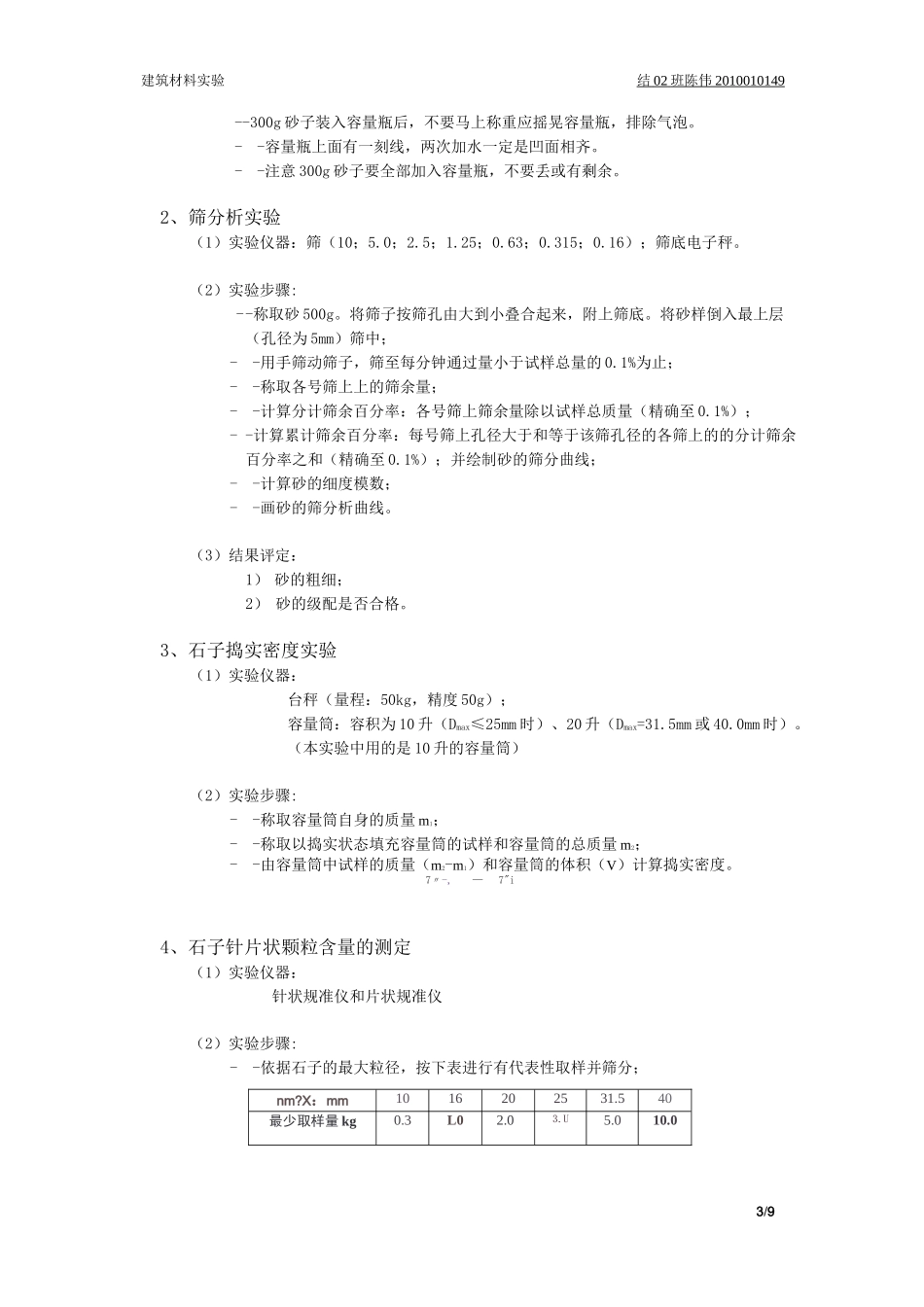

1/9建筑材料实验结 02 班陈伟 2010010149 、实验目的1、 学习砂筛分析和石子捣实密度的试验方法；2、 通过砂的筛分析实验，判断砂的粗、细和砂的级配是否合格；3、了解石子的针、片状颗粒含量、压碎指标松堆密度等试验方法；4、了解轻骨料的筒压强度测试方法。、实验内容1、砂表观密度测定；2、砂筛分析试验；3、石子捣实密度试验；4、石子针状、片状颗粒含量测定（演示）；5、石子压碎指标测定（演示）；6、轻骨料筒压强度试验（演示）。三、实验原理1、 表观密度的定义：包含闭孔体积在内的单位体积的质量,称材料的表观密度。（单位：g/cm3），如果两次实验结果的平均值作为测定值，如两次结果之差大于 0.02g/cm3，应重新进行实验。2、 细度模数：砂的粗细程度用通过累计筛余百分比计算的细度模数（Mx）表示，其计算公式为（1） 式中，A1、A2……A6 分别为 5.00、2.50……0.160mm 孔筛上的累计筛余百分率；（2）砂按细度模数（Mx）分粗、中、细和特细四种规格，由所测细度模数按规定评定该砂样的粗细程度；（3）用 Mx=3.7~3.1 为粗砂，3.0~2.3 为中砂，2.2~1.6 为细砂，1.5~0.7 为特细砂来评定该砂的粗细程度。并根据 0.630mm 筛所在的区间判断砂子属于哪个区累计筛余百分比在 85%~71%的属于 I 区，在 70%~41%的属于 II 区，在 40%~16%的属于 III 区。(A+A+A+A+A)-5A234561100-A1xM2/9建筑材料实验结 02 班陈伟 2010010149 3、石子捣实密度实验要求及说明：1）通过对两种单粒级石子不同比例的搭配,观察其捣实密度的变化,画出石子比例和捣实密度的曲线,并进行分析；2）实验使用的石子是石灰岩碎石,粒径分别为 5—10mm,10-20mm 单粒级；3）所用容积升体积为 10L；4）石子的称量总质量为 20Kg。3、压碎指标表示石子抵抗压碎的能力，是间接的推测其相应的强度的一种方法四、实验步骤1、测量砂的表观密度（1）实验仪器：天平（量程 1kg，精度 1g）；容量瓶（500ml）；干燥箱；干燥器。（2）实验步骤:--称取烘干的试样 300g（m0），装入盛有半瓶冷开水的容量瓶中，摇动容量瓶，使试样充分搅动以排除气泡；- -打开瓶塞并添加水，使得液面与瓶颈 500ml 刻度线平齐。塞紧瓶塞，擦干外面水分，称量其质量 m1；- -倒出瓶中的水和试样，清洗瓶内外，在装入上述相同的冷开水至瓶颈 500ml 刻度线处。塞紧瓶塞，擦干外面水分，称量其质量 m2；--取水的密度为 1g/cm3，用下述公式计算砂的表观密度（0.01g/cm3）...
