高强螺栓-维修更换验收方案VIP免费

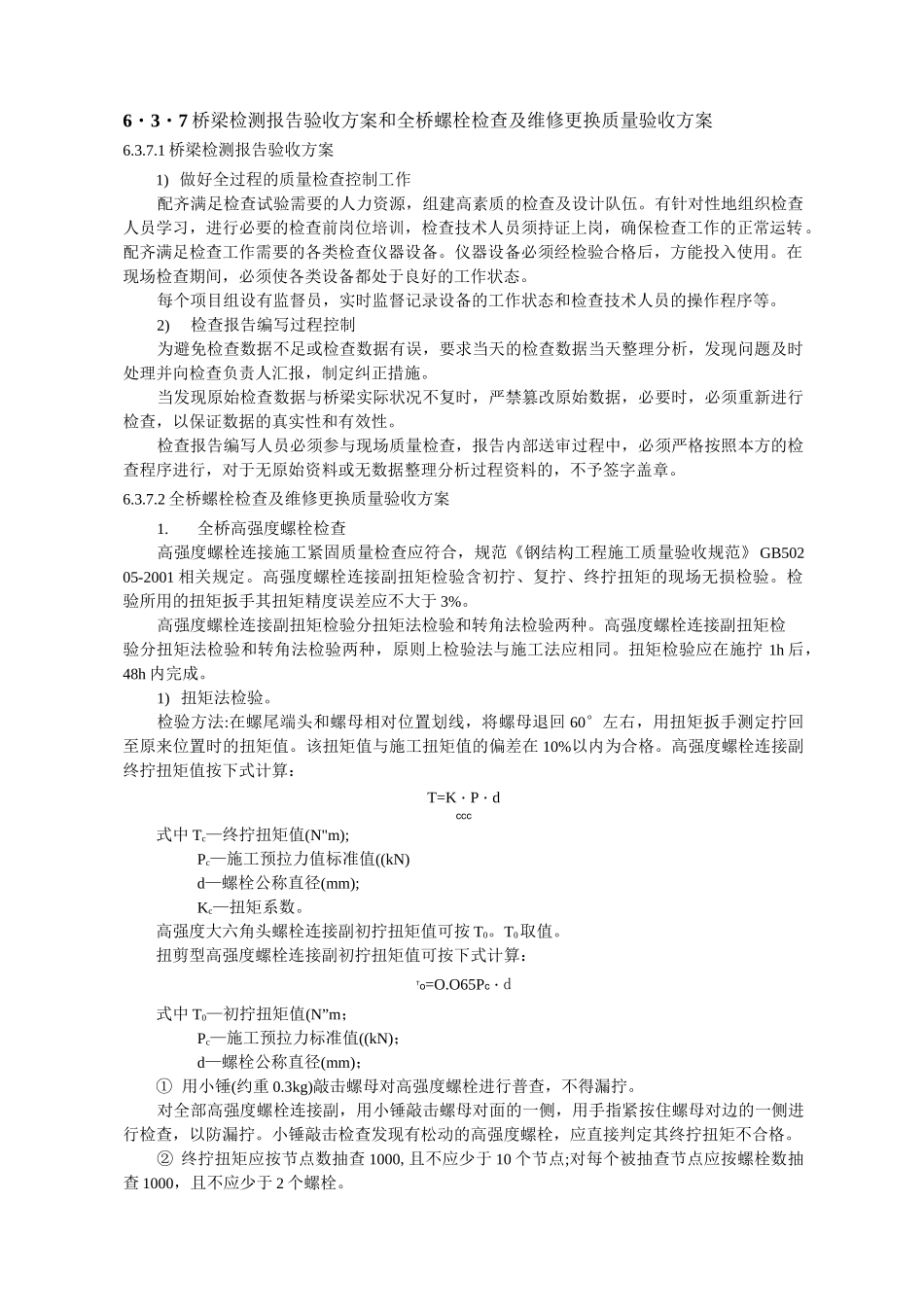

6・3・7 桥梁检测报告验收方案和全桥螺栓检查及维修更换质量验收方案6.3.7.1 桥梁检测报告验收方案1) 做好全过程的质量检查控制工作配齐满足检查试验需要的人力资源，组建高素质的检查及设计队伍。有针对性地组织检查人员学习，进行必要的检查前岗位培训，检查技术人员须持证上岗，确保检查工作的正常运转。配齐满足检查工作需要的各类检查仪器设备。仪器设备必须经检验合格后，方能投入使用。在现场检查期间，必须使各类设备都处于良好的工作状态。每个项目组设有监督员，实时监督记录设备的工作状态和检查技术人员的操作程序等。2)检查报告编写过程控制为避免检查数据不足或检查数据有误，要求当天的检查数据当天整理分析，发现问题及时处理并向检查负责人汇报，制定纠正措施。当发现原始检查数据与桥梁实际状况不复时，严禁篡改原始数据，必要时，必须重新进行检查，以保证数据的真实性和有效性。检查报告编写人员必须参与现场质量检查，报告内部送审过程中，必须严格按照本方的检查程序进行，对于无原始资料或无数据整理分析过程资料的，不予签字盖章。6.3.7.2 全桥螺栓检查及维修更换质量验收方案1.全桥高强度螺栓检查高强度螺栓连接施工紧固质量检查应符合，规范《钢结构工程施工质量验收规范》 GB50205-2001 相关规定。高强度螺栓连接副扭矩检验含初拧、复拧、终拧扭矩的现场无损检验。检验所用的扭矩扳手其扭矩精度误差应不大于 3%。高强度螺栓连接副扭矩检验分扭矩法检验和转角法检验两种。高强度螺栓连接副扭矩检验分扭矩法检验和转角法检验两种，原则上检验法与施工法应相同。扭矩检验应在施拧 1h 后，48h 内完成。1) 扭矩法检验。检验方法:在螺尾端头和螺母相对位置划线，将螺母退回 60°左右，用扭矩扳手测定拧回至原来位置时的扭矩值。该扭矩值与施工扭矩值的偏差在 10%以内为合格。高强度螺栓连接副终拧扭矩值按下式计算：T=K・P・dccc式中 Tc—终拧扭矩值(N"m);Pc—施工预拉力值标准值((kN)d—螺栓公称直径(mm);Kc—扭矩系数。高强度大六角头螺栓连接副初拧扭矩值可按 T0。T0取值。扭剪型高强度螺栓连接副初拧扭矩值可按下式计算：To=O.O65Pc・d式中 T0—初拧扭矩值(N”m；Pc—施工预拉力标准值((kN)；d—螺栓公称直径(mm)；① 用小锤(约重 0.3kg)敲击螺母对高强度螺栓进行普查，不得漏拧。对全部高强度螺栓连接副，用小锤敲击螺母对面的一侧，用手指紧按住螺母对边的一侧进行检查，以防漏拧。小锤敲击检查发现...
