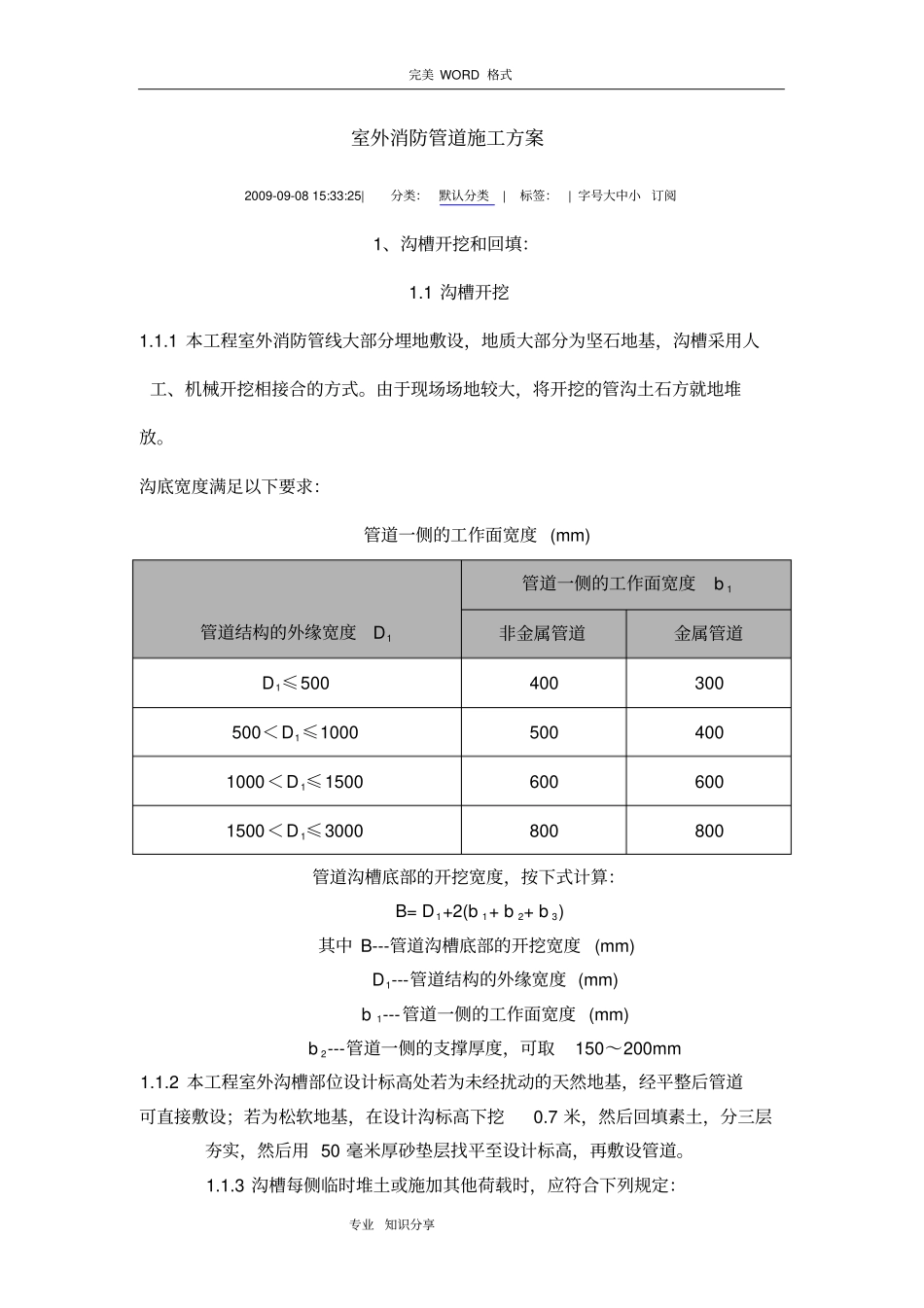

完美 WORD 格式专业知识分享室外消防管道施工方案2009-09-08 15:33:25| 分类：默认分类| 标签：| 字号大中小订阅1、沟槽开挖和回填：1.1 沟槽开挖1.1.1 本工程室外消防管线大部分埋地敷设，地质大部分为坚石地基，沟槽采用人工、机械开挖相接合的方式。由于现场场地较大，将开挖的管沟土石方就地堆放。沟底宽度满足以下要求：管道一侧的工作面宽度 (mm)管道结构的外缘宽度D1管道一侧的工作面宽度b 1非金属管道金属管道D1≤500400300500＜D1≤10005004001000＜D 1≤15006006001500＜D 1≤3000800800管道沟槽底部的开挖宽度，按下式计算：B= D1+2(b 1+ b 2+ b 3)其中 B---管道沟槽底部的开挖宽度 (mm)D1---管道结构的外缘宽度 (mm)b 1---管道一侧的工作面宽度 (mm)b 2---管道一侧的支撑厚度，可取150～200mm1.1.2 本工程室外沟槽部位设计标高处若为未经扰动的天然地基，经平整后管道可直接敷设；若为松软地基，在设计沟标高下挖0.7 米，然后回填素土，分三层夯实，然后用 50 毫米厚砂垫层找平至设计标高，再敷设管道。1.1.3 沟槽每侧临时堆土或施加其他荷载时，应符合下列规定：完美 WORD 格式专业知识分享(1) 得影响建筑物、各种管线和其他设施的安全。(2) 不得掩埋消火栓、各种阀门、雨水口、测量标志以及各种地下管道的井盖，且不得妨碍其正常使用。(3) 人工挖槽时，堆土高度不宜超过1.5m ，且距槽口边缘不宜小于0.8m 。(4) 沟槽的开挖质量应符合下列规定：(5) 未经扰动天然地基或地基处理符合设计要求；槽壁平整，边坡坡度符合施工设计的规定；沟槽中心线每侧的净度不应小于管道沟槽底部开挖宽度的一半；槽底高程的允许偏差：开挖土方时应为±20mm 。1.2、沟槽支撑本工程沟槽深度均较浅，且地基较坚硬，所以不考虑沟槽支撑。1.3 沟槽回填1.3.1 管道的沟槽应在水压试验合格后及时回填。1.3.2 回填土时，槽底至管顶以上50cm 范围内，不得含有机物、冻土以及大于50mm 的砖、石等硬块；回填时回填土须夯压实，两侧高差应相差不大。1.3.3 回填土的每层虚铺厚度为250mm 。1.3.4 沟槽回填时，砖、石、木块等杂物应清除干净。1.3.5 回填土或其它回填材料运入槽内时不得损伤管节及其接口，并应符合下列规定：(1) 根据一层虚铺厚度的用量将回填材料运至槽内，且不得在影响压实的范围内堆料。(2) 管道两侧和管顶以上50cm 范围内的回填材料 ，应有沟槽两侧对称运入槽内，不得直接扔在管道上；回填其他部...
