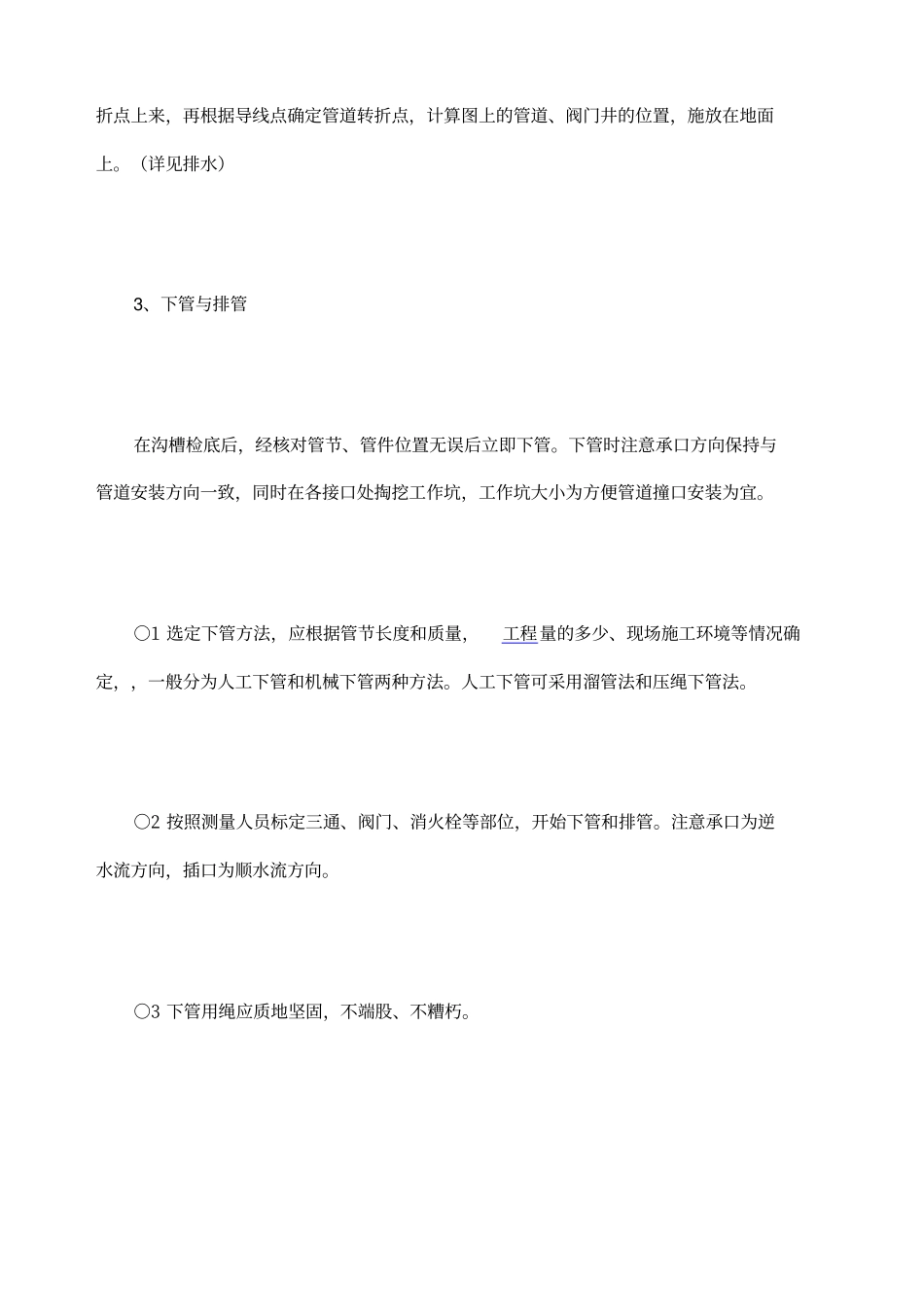

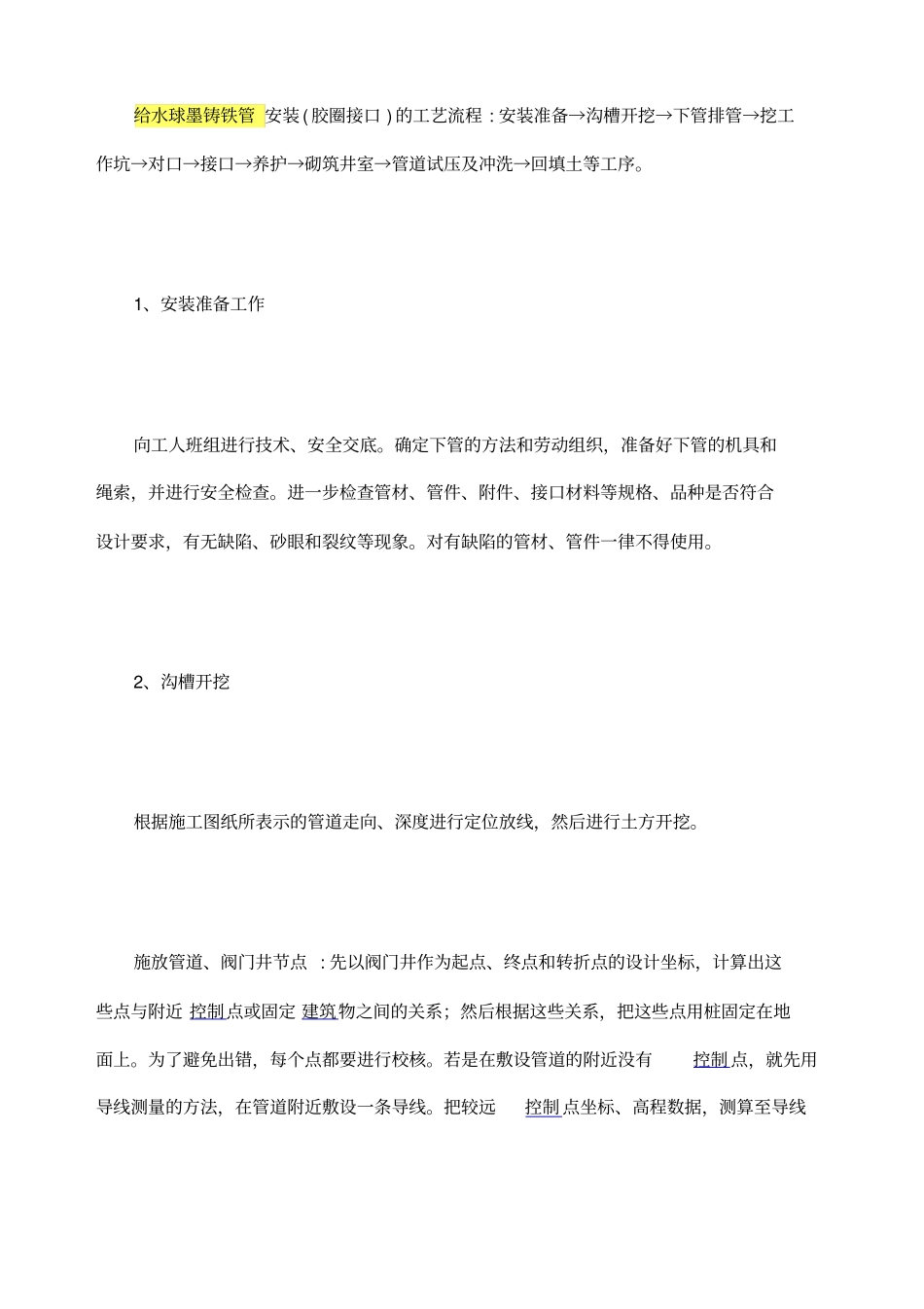

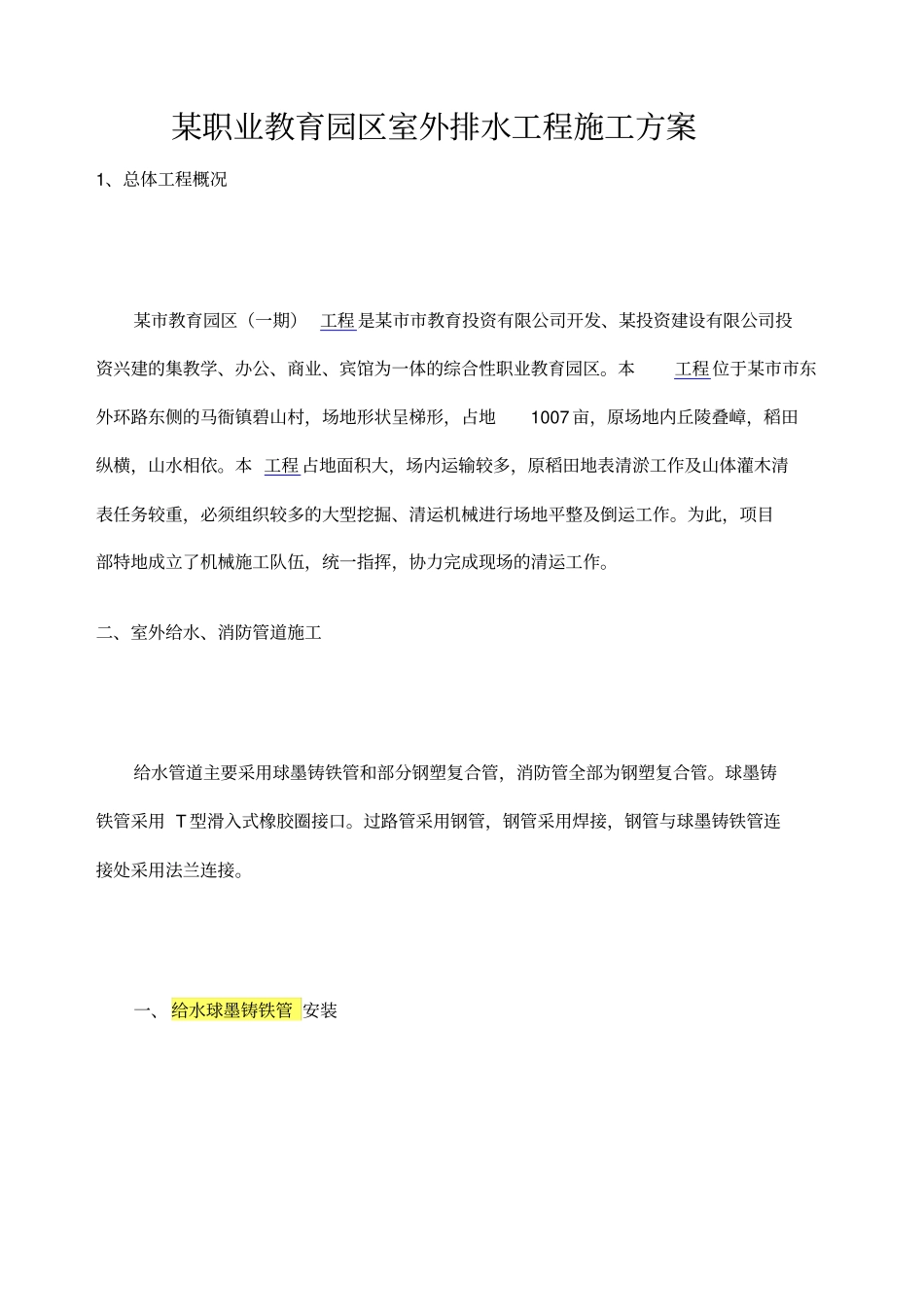

某职业教育园区室外排水工程施工方案1、总体工程概况某市教育园区(一期) 工程 是某市市教育投资有限公司开发、某投资建设有限公司投资兴建的集教学、办公、商业、宾馆为一体的综合性职业教育园区。本工程 位于某市市东外环路东侧的马衙镇碧山村,场地形状呈梯形,占地1007 亩,原场地内丘陵叠嶂,稻田纵横,山水相依。本 工程 占地面积大,场内运输较多,原稻田地表清淤工作及山体灌木清表任务较重,必须组织较多的大型挖掘、清运机械进行场地平整及倒运工作。为此,项目部特地成立了机械施工队伍,统一指挥,协力完成现场的清运工作。二、室外给水、消防管道施工给水管道主要采用球墨铸铁管和部分钢塑复合管,消防管全部为钢塑复合管。球墨铸铁管采用 T 型滑入式橡胶圈接口。过路管采用钢管,钢管采用焊接,钢管与球墨铸铁管连接处采用法兰连接。一、 给水球墨铸铁管 安装给水球墨铸铁管 安装 ( 胶圈接口 ) 的工艺流程 : 安装准备→沟槽开挖→下管排管→挖工作坑→对口→接口→养护→砌筑井室→管道试压及冲洗→回填土等工序。1、安装准备工作向工人班组进行技术、安全交底。确定下管的方法和劳动组织,准备好下管的机具和绳索,并进行安全检查。进一步检查管材、管件、附件、接口材料等规格、品种是否符合设计要求,有无缺陷、砂眼和裂纹等现象。对有缺陷的管材、管件一律不得使用。2、沟槽开挖根据施工图纸所表示的管道走向、深度进行定位放线,然后进行土方开挖。施放管道、阀门井节点 : 先以阀门井作为起点、终点和转折点的设计坐标,计算出这些点与附近 控制点或固定 建筑物之间的关系;然后根据这些关系,把这些点用桩固定在地面上。为了避免出错,每个点都要进行校核。若是在敷设管道的附近没有控制 点,就先用导线测量的方法,在管道附近敷设一条导线。把较远控制 点坐标、高程数据,测算至导线折点上来,再根据导线点确定管道转折点,计算图上的管道、阀门井的位置,施放在地面上。(详见排水)3、下管与排管在沟槽检底后,经核对管节、管件位置无误后立即下管。下管时注意承口方向保持与管道安装方向一致,同时在各接口处掏挖工作坑,工作坑大小为方便管道撞口安装为宜。○1 选定下管方法,应根据管节长度和质量,工程量的多少、现场施工环境等情况确定,,一般分为人工下管和机械下管两种方法。人工下管可采用溜管法和压绳下管法。○2 按照测量人员标定三通、阀门、消火栓等部位,开始下管和排管。注意承口...
