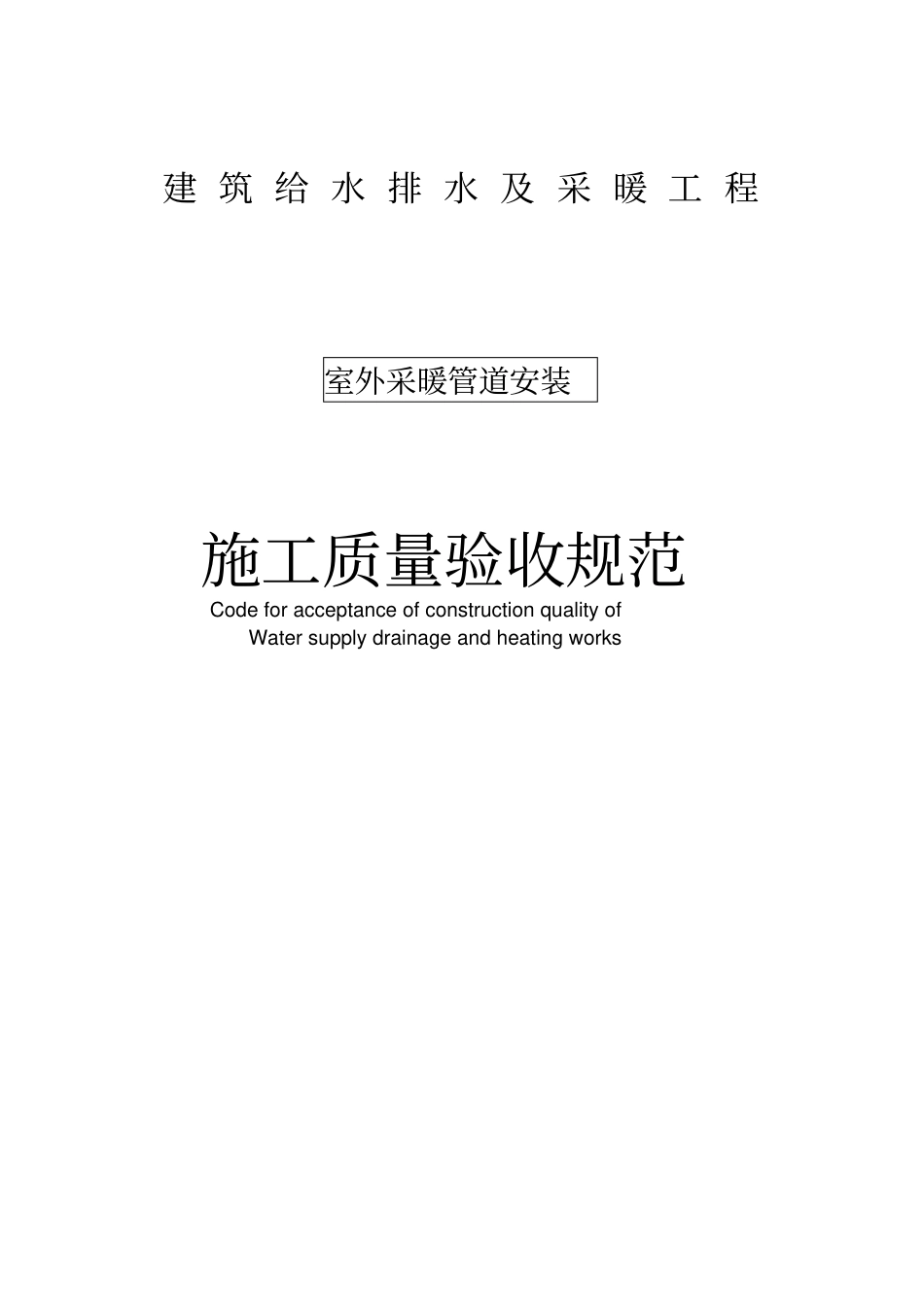

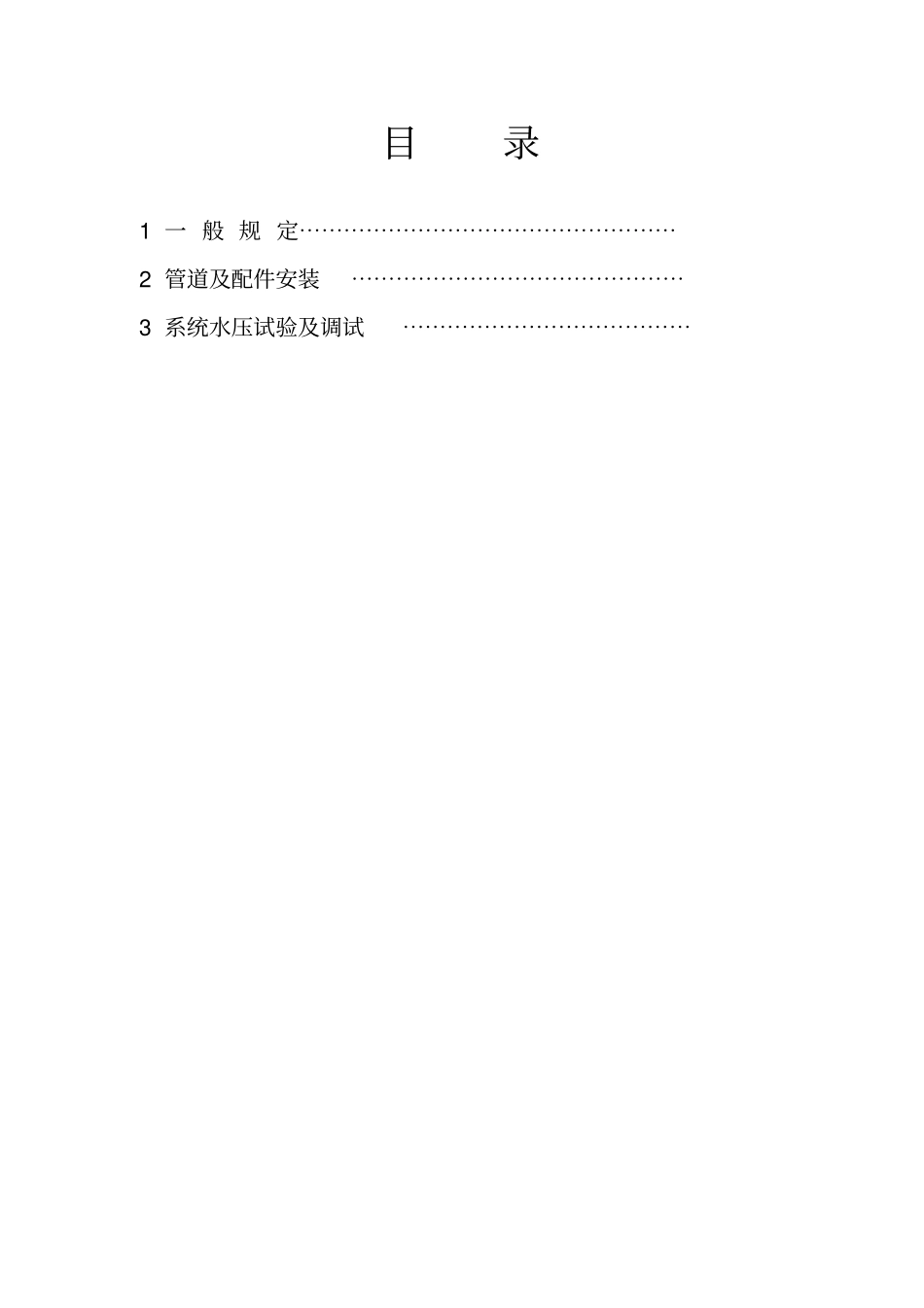

建 筑 给 水 排 水 及 采 暖 工 程室外采暖管道安装施工质量验收规范Code for acceptance of construction quality of Water supply drainage and heating works 目录1 一 般 规 定⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2 管道及配件安装⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3 系统水压试验及调试⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯四 室外供热管网安装1 一 般 规 定本章适用于厂区及民用建筑群( 住宅小区 ) 的饱和蒸汽压力不大于、热水温度不超过130℃的室外供热管网安装工程的质量检验与验收。供热管网的管材应按设计要求。当设计未注明时，应符合下列规定 :1） 管径小于或等于40mm 时，应使用焊接钢管。2） 管径为 50～200mm 时，应使用焊接钢管或无缝钢管。3） 管径大于 200mm 时，应使用螺旋焊接钢管。室外供热管道连接均应采用焊接连接。2 管道及配件安装主 控 项 目平衡阀及调节阀型号、规格及公称压力应符合设计要求。安装后应根据系统要求进行调试，并作出标志。检验方法 : 对照设计图纸及产品合格证，并现场观察调试结果。直埋无补偿供热管道预热伸长及三通加固应符合设计要求。回填前应注意检查预制保温层外壳及接口的完好性。回填应按设计要求进行。检验方法 : 回填前现场验核和观察。补偿器的位置必须符合设计要求，并应按设计要求或产品说明书进行预拉伸。管道固定支架的位置和构造必须符合设计要求。检验方法 : 对照图纸，并查验预拉伸记录。检查井室、用户入口处管道布置应便于操作及维修，支、吊、托架稳固，并满足设计要求。检验方法 : 对照图纸，观察检查。直埋管道的保温应符合设计要求，接口在现场发泡时，接头处厚度应与管道保温层厚度一致，接头处保护层必须与管道保护层成一体，符合防潮防水要求。检验方法 : 对照图纸，观察检查。一 般 项 目管道水平敷设其坡度应符合设计要求。检验方法 : 对照图纸，用水准仪( 水平尺 ) 、拉线和尺量检查。除污器构造应符合设计要求，安装位置和方向应正确。管网冲洗后应清除内部污物。检验方法 : 打开清扫口检查。室外供热管道安装的允许偏差应符合表11.2.8 的规定。表室外供热管道安装的允许偏差和检验方法项次项目允许偏差检验方法1坐标 (mm)敷设在沟20用水准槽内及架空仪 ( 水平尺 ) 、直尺、 拉线埋 地502标高 (mm)敷设在沟槽内及架空±10尺量检查埋 地±153水平管道纵、横方向弯曲(mm)每 1m管径≤100mm2用水...
