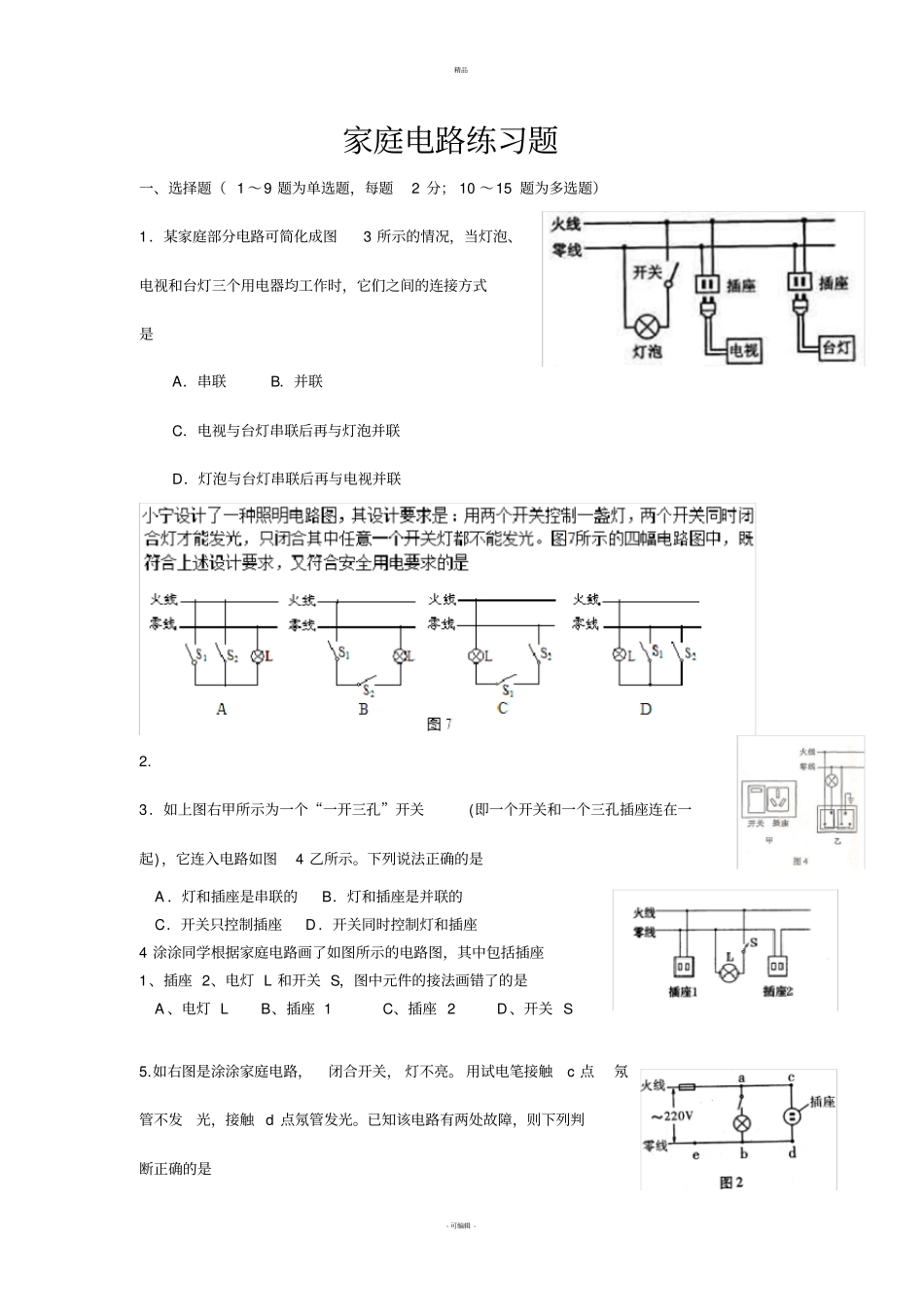

精品- 可编辑 - 家庭电路练习题一、选择题（ 1 ～9 题为单选题，每题2 分； 10 ～15 题为多选题）1．某家庭部分电路可简化成图3 所示的情况，当灯泡、电视和台灯三个用电器均工作时，它们之间的连接方式是A．串联B．并联C．电视与台灯串联后再与灯泡并联D．灯泡与台灯串联后再与电视并联2.3．如上图右甲所示为一个“一开三孔”开关(即一个开关和一个三孔插座连在一起)，它连入电路如图4 乙所示。下列说法正确的是A ．灯和插座是串联的B．灯和插座是并联的C．开关只控制插座D．开关同时控制灯和插座4 涂涂同学根据家庭电路画了如图所示的电路图，其中包括插座1、插座 2、电灯 L 和开关 S，图中元件的接法画错了的是A 、电灯 L B、插座 1 C、插座 2 D、开关 S5.如右图是涂涂家庭电路，闭合开关， 灯不亮。 用试电笔接触c 点氖管不发光，接触 d 点氖管发光。已知该电路有两处故障，则下列判断正确的是精品- 可编辑 - A、ac 间断路、 bd 间断路B、ac 间断路、 eb 间断路C、ac 间断路、 cd 间短路D、eb 间断路、 cd 间短路6．下图是新安装的照明电路，已知两个并联灯泡的灯头接线存在一处故障。小明学电工的检修方法，在保险丝处接入一个“220V 40W ”的灯泡。当只闭合S、S1 时， L0 和 L1 都呈暗红色；当只闭合S、S2 时， L0 正常发光， L2 不发光。由此可以确定A． L1 灯头断路B．L1 灯头短路C．L 2 灯头短路D．L2 灯头断路7．涂涂同学家在供电线路中安装了漏电保护器，铭牌上写着右表中的一些数据，以下几种说法正确的是A．漏电电流大于30mA ，保护器会在0.1s 之内切断电源B．漏电持续时间超过0.1s 时保护器才能动作C．当漏电电流达到15mA 时就能起到保护作用D．只有当进户电压大于220V 或漏电电流大于20A 时，才能起到保护作用8. 若在你家中三孔插座中间的孔没有接地，将会发生的现象是（）A．插座因耗电增加而烧毁B．这孔接地是为了更好的让家用电器散热C．家用电器不能正常工作D ．人接触家用电器外壳时有可能发生触电事故9. 电热水壶是我们熟悉的家用电器，如图所示从电热水壶的结构和使用来看，它涉及到很多物理知识。下面说法中不正确．．．的是：A.壶把加装胶木，是因为胶木具有良好的隔热、绝缘性能B.该水壶的三脚插头损坏后，小明用一个两脚插头替代精品- 可编辑 - C.壶身和壶嘴上部开口，下部相连，构成连通器D.壶盖开有小孔，在大气压的作用下，水容易倒出1...
