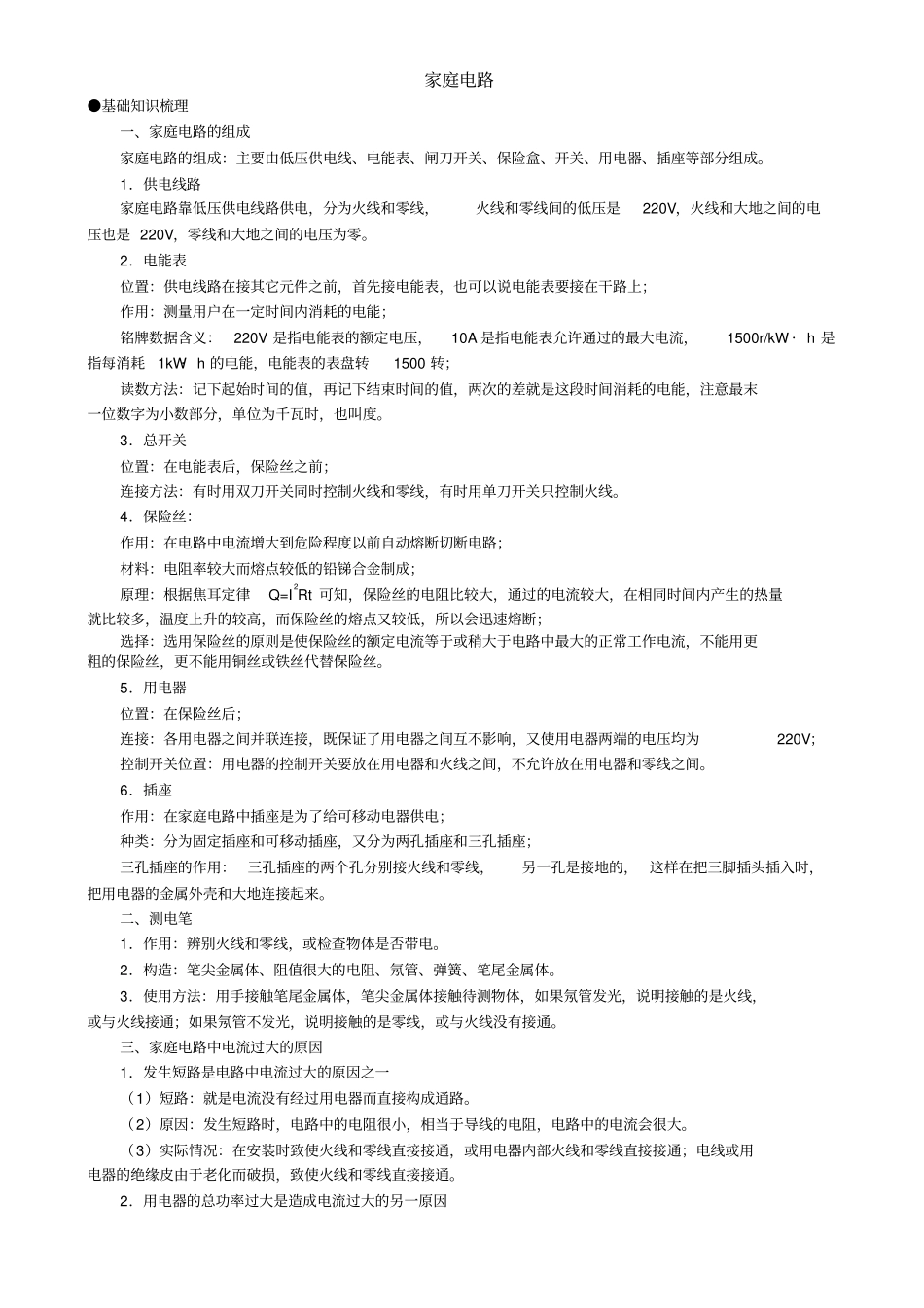

家庭电路●基础知识梳理一、家庭电路的组成家庭电路的组成：主要由低压供电线、电能表、闸刀开关、保险盒、开关、用电器、插座等部分组成。1．供电线路家庭电路靠低压供电线路供电，分为火线和零线，火线和零线间的低压是220V，火线和大地之间的电压也是 220V，零线和大地之间的电压为零。2．电能表位置：供电线路在接其它元件之前，首先接电能表，也可以说电能表要接在干路上；作用：测量用户在一定时间内消耗的电能；铭牌数据含义：220V 是指电能表的额定电压，10A 是指电能表允许通过的最大电流，1500r/kW · h 是指每消耗1kW·h 的电能，电能表的表盘转1500 转；读数方法：记下起始时间的值，再记下结束时间的值，两次的差就是这段时间消耗的电能，注意最末一位数字为小数部分，单位为千瓦时，也叫度。3．总开关位置：在电能表后，保险丝之前；连接方法：有时用双刀开关同时控制火线和零线，有时用单刀开关只控制火线。4．保险丝：作用：在电路中电流增大到危险程度以前自动熔断切断电路；材料：电阻率较大而熔点较低的铅锑合金制成；原理：根据焦耳定律Q=I2Rt 可知，保险丝的电阻比较大，通过的电流较大，在相同时间内产生的热量就比较多，温度上升的较高，而保险丝的熔点又较低，所以会迅速熔断；选择：选用保险丝的原则是使保险丝的额定电流等于或稍大于电路中最大的正常工作电流，不能用更粗的保险丝，更不能用铜丝或铁丝代替保险丝。5．用电器位置：在保险丝后；连接：各用电器之间并联连接，既保证了用电器之间互不影响，又使用电器两端的电压均为220V；控制开关位置：用电器的控制开关要放在用电器和火线之间，不允许放在用电器和零线之间。6．插座作用：在家庭电路中插座是为了给可移动电器供电；种类：分为固定插座和可移动插座，又分为两孔插座和三孔插座；三孔插座的作用： 三孔插座的两个孔分别接火线和零线，另一孔是接地的， 这样在把三脚插头插入时，把用电器的金属外壳和大地连接起来。二、测电笔1．作用：辨别火线和零线，或检查物体是否带电。2．构造：笔尖金属体、阻值很大的电阻、氖管、弹簧、笔尾金属体。3．使用方法：用手接触笔尾金属体，笔尖金属体接触待测物体，如果氖管发光，说明接触的是火线，或与火线接通；如果氖管不发光，说明接触的是零线，或与火线没有接通。三、家庭电路中电流过大的原因1．发生短路是电路中电流过大的原因之一（1）短路：就是电流没有经过用电器而直接构成通路。（2）原因：发...
