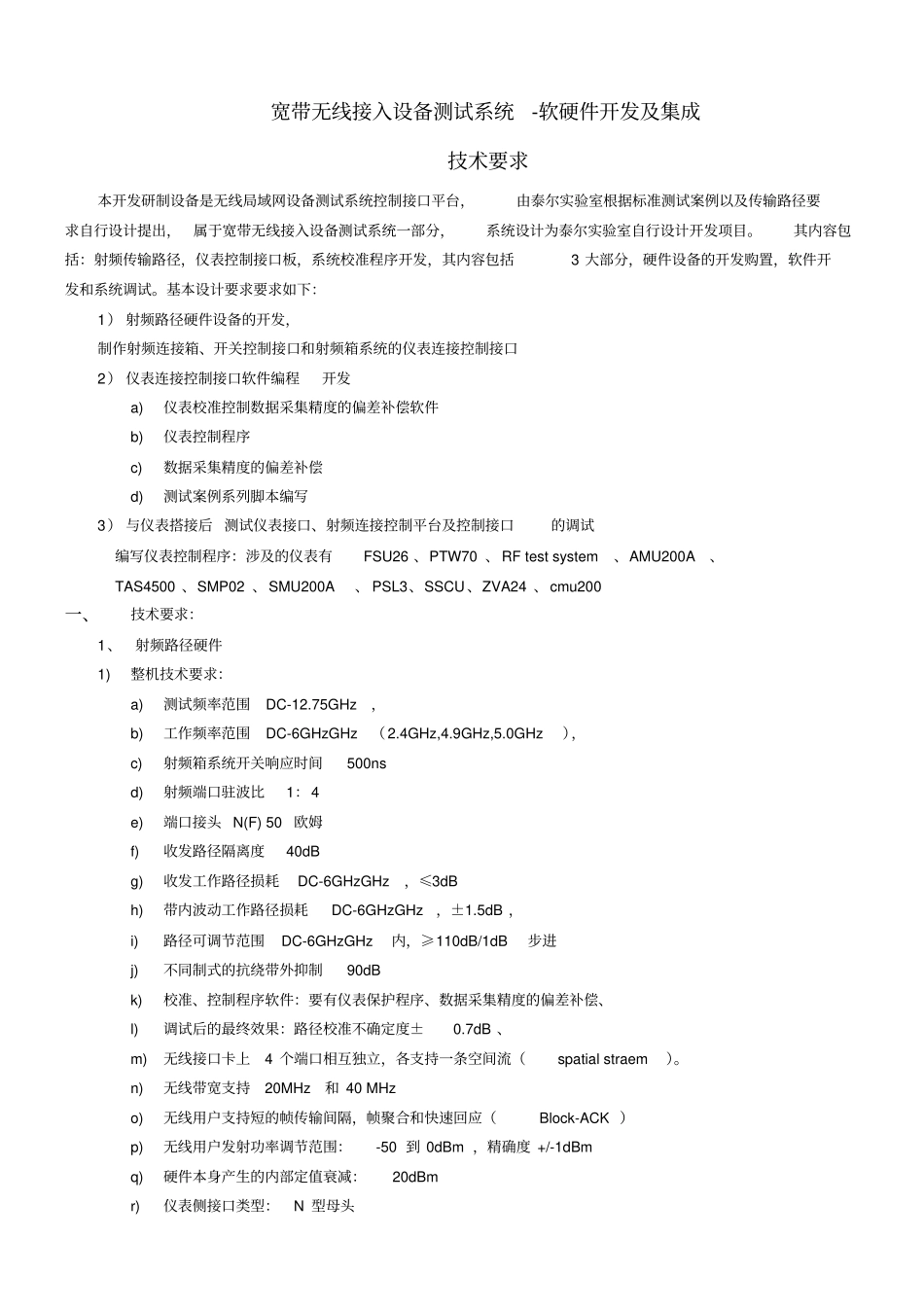

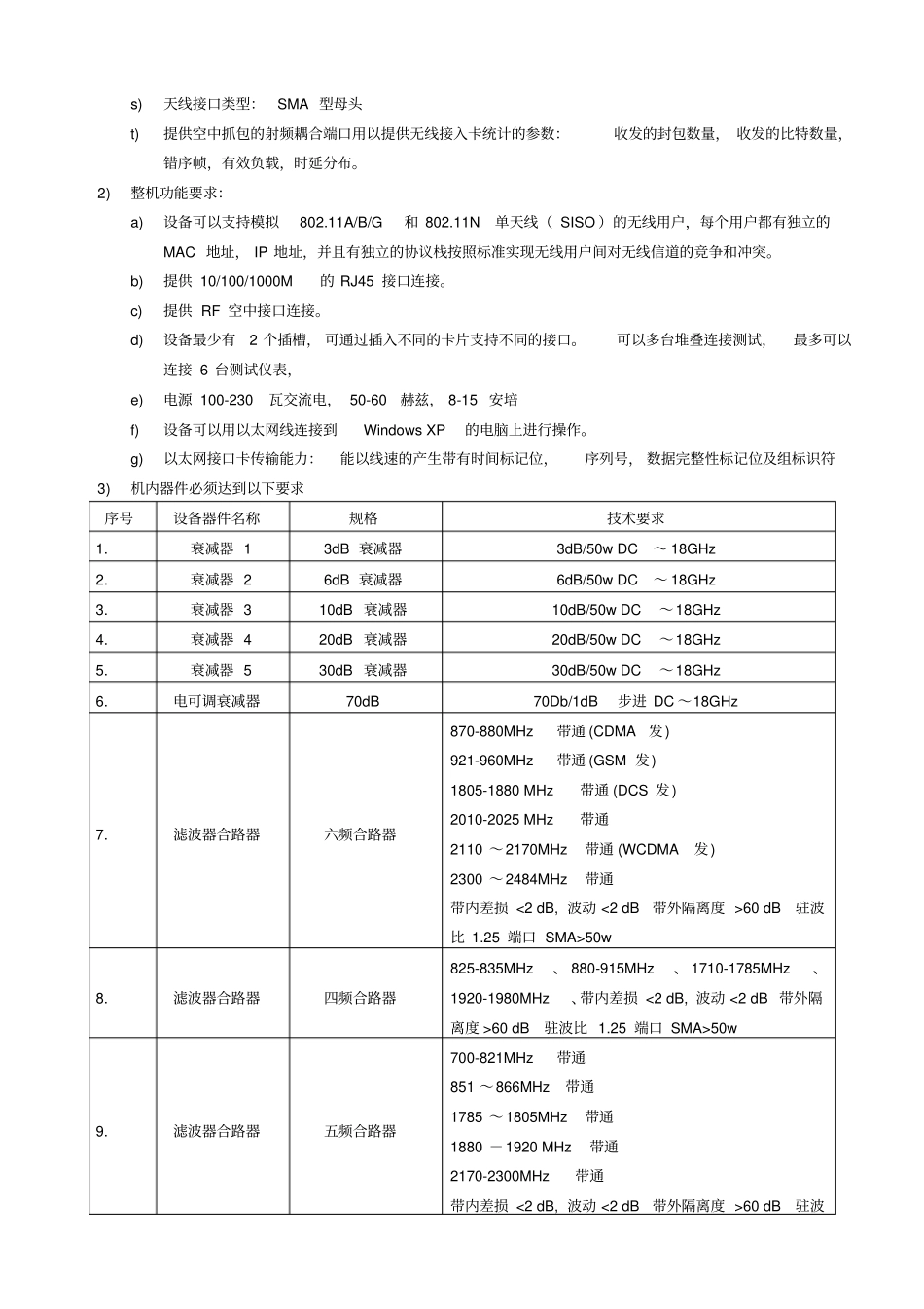

宽带无线接入设备测试系统-软硬件开发及集成技术要求本开发研制设备是无线局域网设备测试系统控制接口平台，由泰尔实验室根据标准测试案例以及传输路径要求自行设计提出，属于宽带无线接入设备测试系统一部分，系统设计为泰尔实验室自行设计开发项目。其内容包括：射频传输路径，仪表控制接口板，系统校准程序开发，其内容包括3 大部分，硬件设备的开发购置，软件开发和系统调试。基本设计要求要求如下：1） 射频路径硬件设备的开发，制作射频连接箱、开关控制接口和射频箱系统的仪表连接控制接口2） 仪表连接控制接口软件编程开发a)仪表校准控制数据采集精度的偏差补偿软件b)仪表控制程序c)数据采集精度的偏差补偿d)测试案例系列脚本编写3） 与仪表搭接后 测试仪表接口、射频连接控制平台及控制接口的调试编写仪表控制程序：涉及的仪表有FSU26 、PTW70 、RF test system、AMU200A、TAS4500 、SMP02 、SMU200A 、 PSL3、SSCU 、ZVA24 、cmu200一、技术要求：1、射频路径硬件1)整机技术要求：a)测试频率范围DC-12.75GHz，b)工作频率范围DC-6GHzGHz（2.4GHz,4.9GHz,5.0GHz），c)射频箱系统开关响应时间500ns d)射频端口驻波比1：4 e)端口接头 N(F) 50欧姆f)收发路径隔离度40dB g)收发工作路径损耗DC-6GHzGHz，≤3dB h)带内波动工作路径损耗DC-6GHzGHz，±1.5dB ，i)路径可调节范围DC-6GHzGHz内，≥110dB/1dB步进j)不同制式的抗绕带外抑制90dB k)校准、控制程序软件：要有仪表保护程序、数据采集精度的偏差补偿、l)调试后的最终效果：路径校准不确定度±0.7dB 、m)无线接口卡上4 个端口相互独立，各支持一条空间流（spatial straem）。n)无线带宽支持20MHz和 40 MHz o)无线用户支持短的帧传输间隔，帧聚合和快速回应（Block-ACK ）p)无线用户发射功率调节范围：-50 到 0dBm ，精确度 +/-1dBm q)硬件本身产生的内部定值衰减：20dBm r)仪表侧接口类型：N 型母头s)天线接口类型：SMA 型母头t)提供空中抓包的射频耦合端口用以提供无线接入卡统计的参数：收发的封包数量， 收发的比特数量，错序帧，有效负载，时延分布。2)整机功能要求：a)设备可以支持模拟802.11A/B/G和 802.11N单天线（ SISO ）的无线用户，每个用户都有独立的MAC 地址， IP 地址，并且有独立的协议栈按照标准实现无线用户间对无线信道的竞争和冲突。b)提供 10/100/1000M的 RJ45 接口连接。c)提供 RF 空中接口连接。d)设备最少有2 个...
