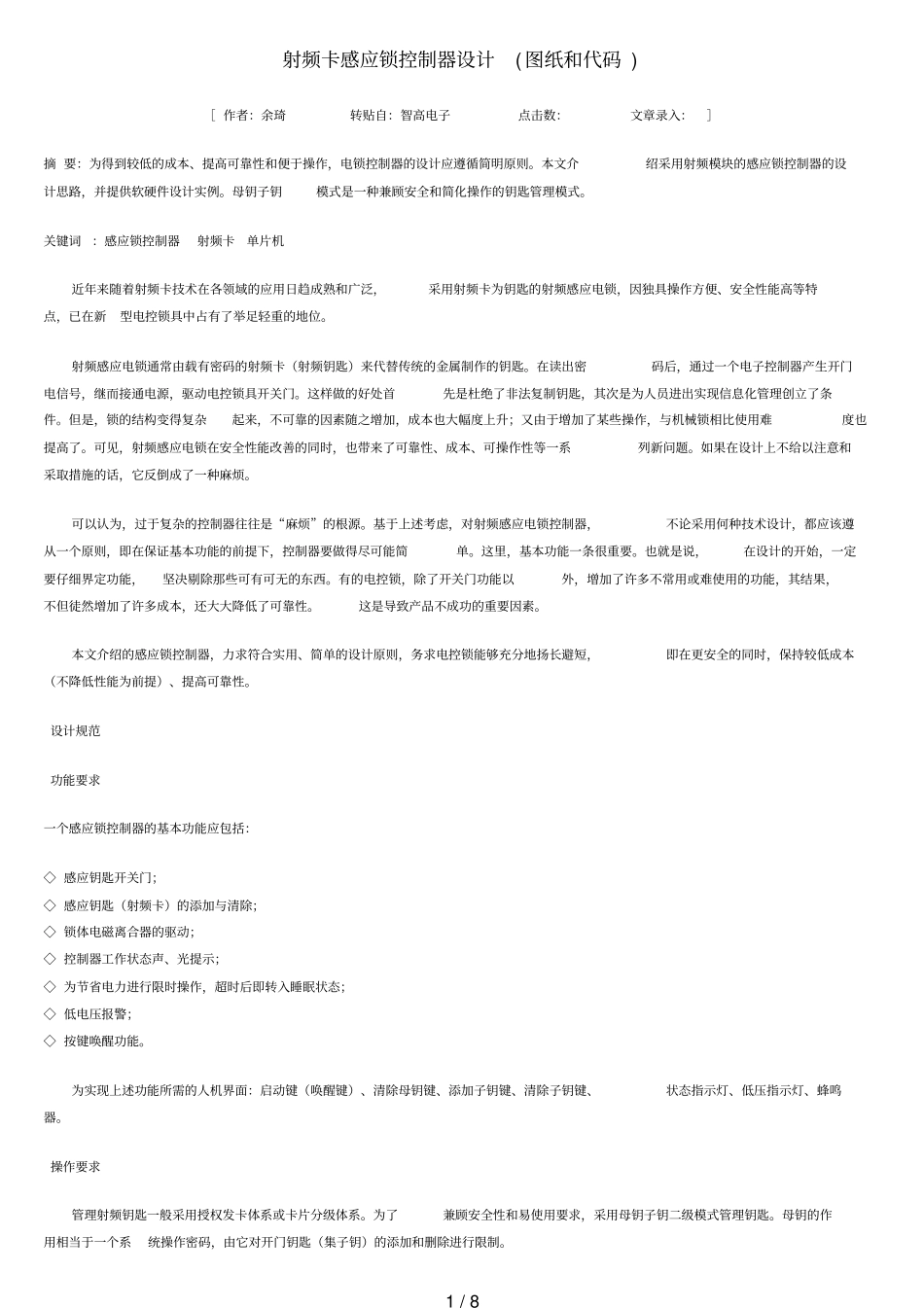

1 / 8 射频卡感应锁控制器设计( 图纸和代码 ) ［ 作者：余琦转贴自：智高电子点击数：文章录入：］摘 要：为得到较低的成本、提高可靠性和便于操作，电锁控制器的设计应遵循简明原则。本文介绍采用射频模块的感应锁控制器的设计思路，并提供软硬件设计实例。母钥子钥模式是一种兼顾安全和简化操作的钥匙管理模式。关键词：感应锁控制器射频卡单片机近年来随着射频卡技术在各领域的应用日趋成熟和广泛，采用射频卡为钥匙的射频感应电锁，因独具操作方便、安全性能高等特点，已在新型电控锁具中占有了举足轻重的地位。射频感应电锁通常由载有密码的射频卡（射频钥匙）来代替传统的金属制作的钥匙。在读出密码后，通过一个电子控制器产生开门电信号，继而接通电源，驱动电控锁具开关门。这样做的好处首先是杜绝了非法复制钥匙，其次是为人员进出实现信息化管理创立了条件。但是，锁的结构变得复杂起来，不可靠的因素随之增加，成本也大幅度上升；又由于增加了某些操作，与机械锁相比使用难度也提高了。可见，射频感应电锁在安全性能改善的同时，也带来了可靠性、成本、可操作性等一系列新问题。如果在设计上不给以注意和采取措施的话，它反倒成了一种麻烦。可以认为，过于复杂的控制器往往是“麻烦”的根源。基于上述考虑，对射频感应电锁控制器，不论采用何种技术设计，都应该遵从一个原则，即在保证基本功能的前提下，控制器要做得尽可能简单。这里，基本功能一条很重要。也就是说，在设计的开始，一定要仔细界定功能，坚决剔除那些可有可无的东西。有的电控锁，除了开关门功能以外，增加了许多不常用或难使用的功能，其结果，不但徒然增加了许多成本，还大大降低了可靠性。这是导致产品不成功的重要因素。本文介绍的感应锁控制器，力求符合实用、简单的设计原则，务求电控锁能够充分地扬长避短，即在更安全的同时，保持较低成本（不降低性能为前提）、提高可靠性。设计规范功能要求一个感应锁控制器的基本功能应包括：◇ 感应钥匙开关门；◇ 感应钥匙（射频卡）的添加与清除；◇ 锁体电磁离合器的驱动；◇ 控制器工作状态声、光提示；◇ 为节省电力进行限时操作，超时后即转入睡眠状态；◇ 低电压报警；◇ 按键唤醒功能。为实现上述功能所需的人机界面：启动键（唤醒键）、清除母钥键、添加子钥键、清除子钥键、状态指示灯、低压指示灯、蜂鸣器。操作要求管理射频钥匙一般采用授权发卡体系或卡片分级体系。为了兼顾安全性和易使用要...
