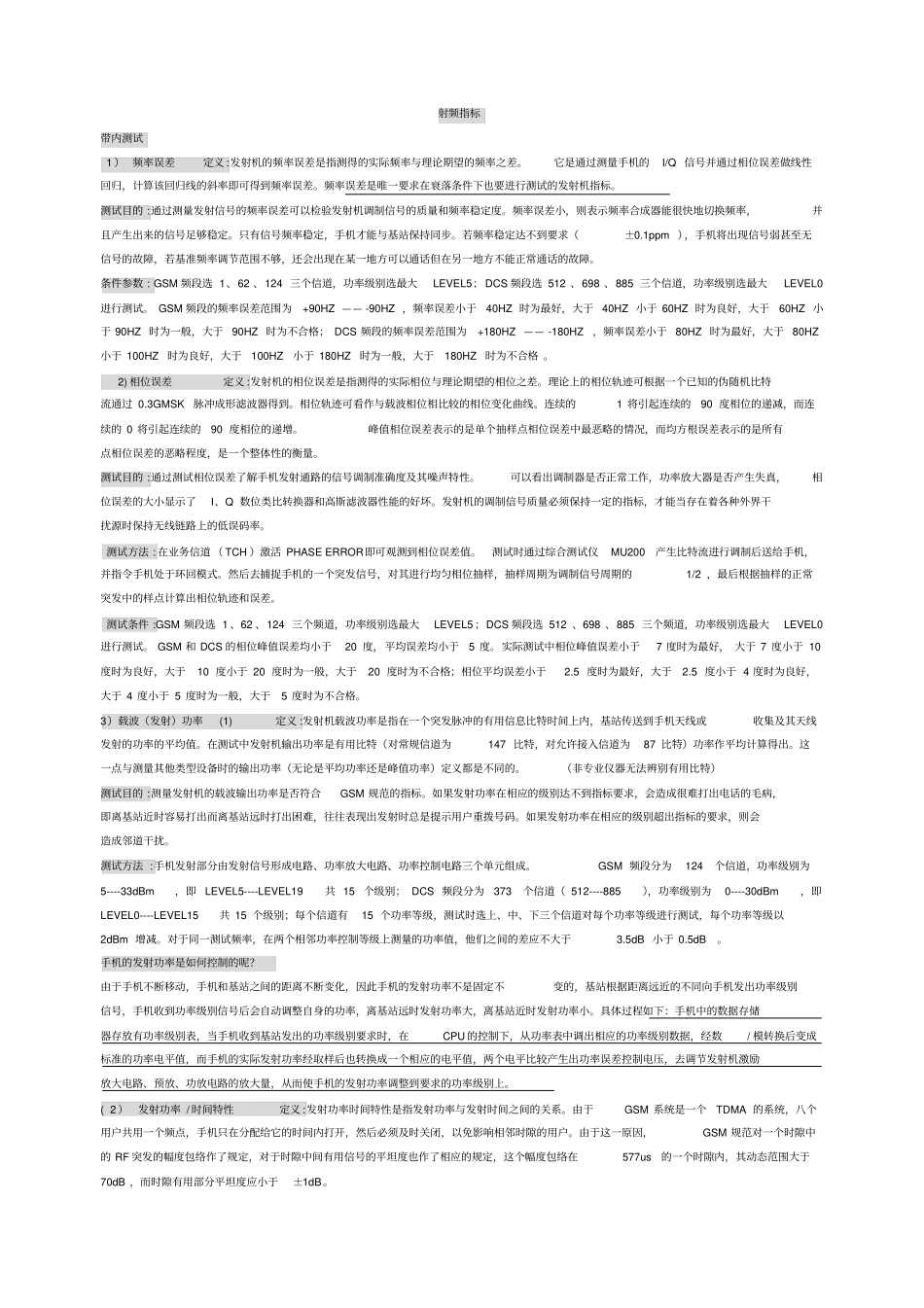

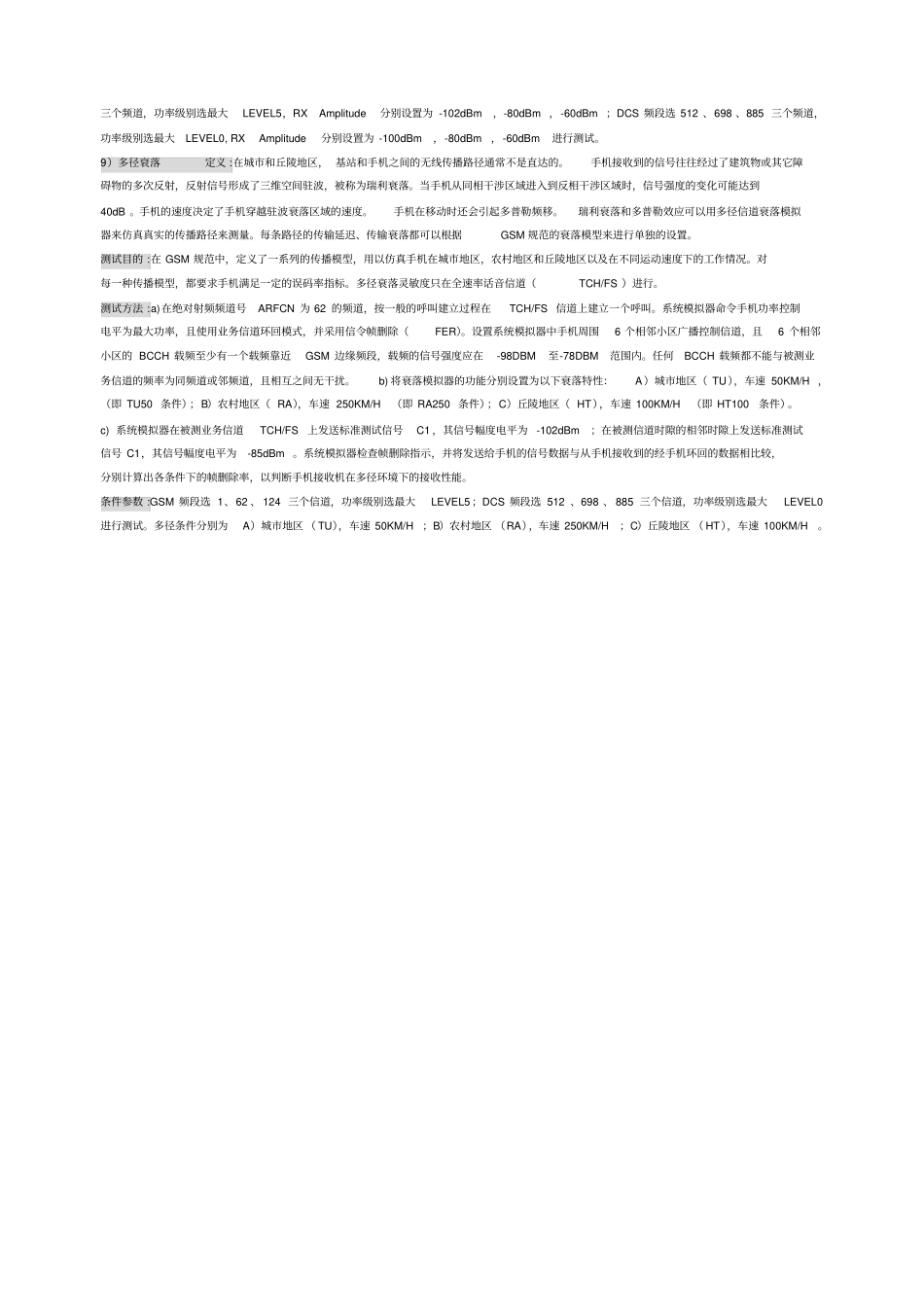

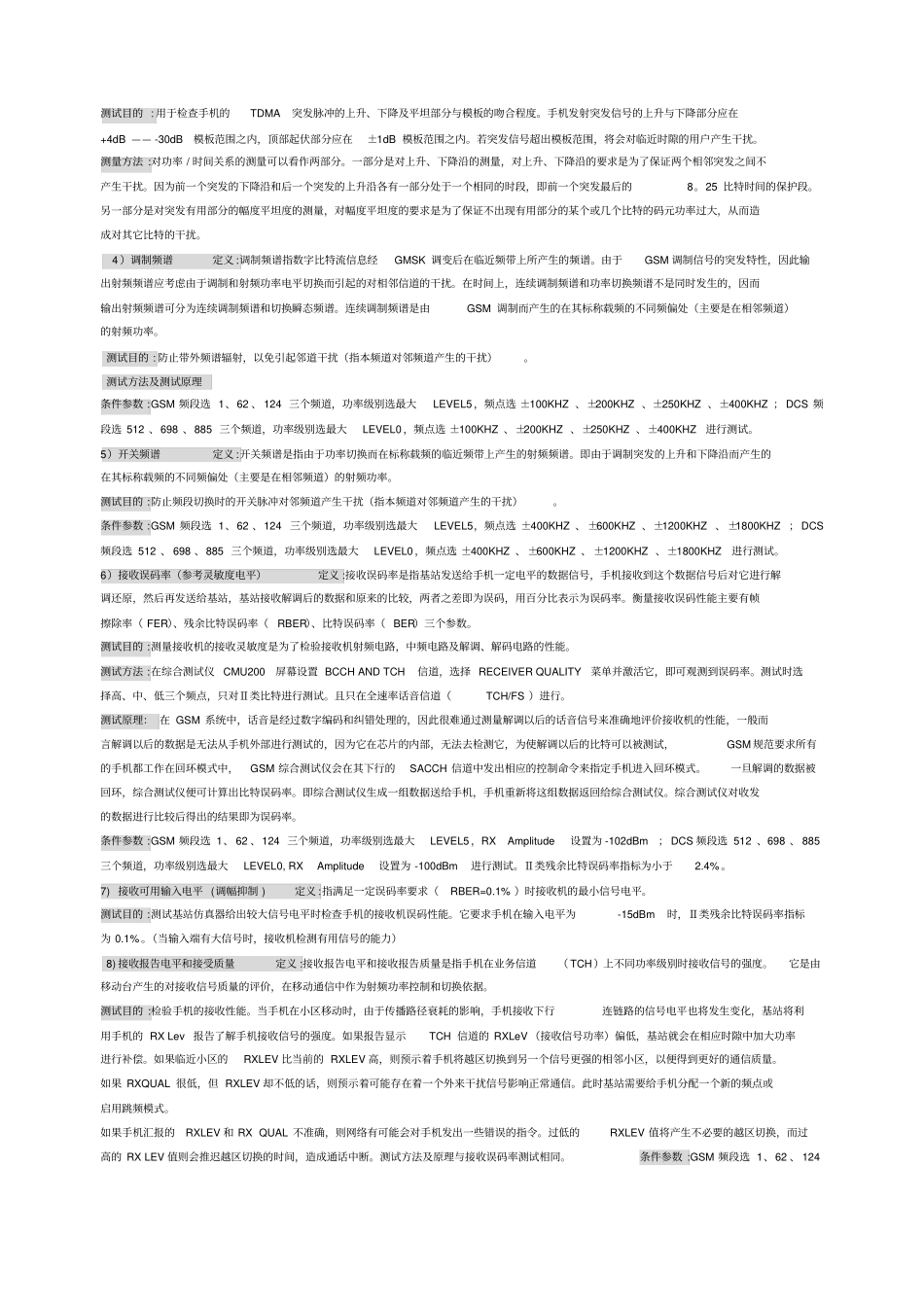

射频指标带内测试1 ） 频率误差定义 :发射机的频率误差是指测得的实际频率与理论期望的频率之差。它是通过测量手机的I/Q 信号并通过相位误差做线性回归，计算该回归线的斜率即可得到频率误差。频率误差是唯一要求在衰落条件下也要进行测试的发射机指标。测试目的 :通过测量发射信号的频率误差可以检验发射机调制信号的质量和频率稳定度。频率误差小，则表示频率合成器能很快地切换频率，并且产生出来的信号足够稳定。只有信号频率稳定，手机才能与基站保持同步。若频率稳定达不到要求（±0.1ppm ），手机将出现信号弱甚至无信号的故障，若基准频率调节范围不够，还会出现在某一地方可以通话但在另一地方不能正常通话的故障。条件参数 : GSM 频段选 1、62 、124 三个信道，功率级别选最大LEVEL5； DCS 频段选 512 、698 、885 三个信道，功率级别选最大LEVEL0进行测试。 GSM 频段的频率误差范围为+90HZ —— -90HZ ，频率误差小于40HZ 时为最好，大于40HZ 小于 60HZ 时为良好，大于60HZ 小于 90HZ 时为一般，大于90HZ 时为不合格； DCS 频段的频率误差范围为+180HZ —— -180HZ，频率误差小于80HZ 时为最好，大于80HZ小于 100HZ时为良好，大于100HZ小于 180HZ时为一般，大于180HZ时为不合格 。2) 相位误差定义 :发射机的相位误差是指测得的实际相位与理论期望的相位之差。理论上的相位轨迹可根据一个已知的伪随机比特流通过 0.3GMSK脉冲成形滤波器得到。相位轨迹可看作与载波相位相比较的相位变化曲线。连续的1 将引起连续的90 度相位的递减，而连续的 0 将引起连续的90 度相位的递增。峰值相位误差表示的是单个抽样点相位误差中最恶略的情况，而均方根误差表示的是所有点相位误差的恶略程度，是一个整体性的衡量。测试目的 :通过测试相位误差了解手机发射通路的信号调制准确度及其噪声特性。可以看出调制器是否正常工作，功率放大器是否产生失真，相位误差的大小显示了I、Q 数位类比转换器和高斯滤波器性能的好坏。发射机的调制信号质量必须保持一定的指标，才能当存在着各种外界干扰源时保持无线链路上的低误码率。测试方法 : 在业务信道 （ TCH ）激活 PHASE ERROR即可观测到相位误差值。测试时通过综合测试仪MU200产生比特流进行调制后送给手机，并指令手机处于环回模式。然后去捕捉手机的一个突发信号，对其进行均匀相位抽样，抽样周期为调制信号周期的1/2 ，最后根据抽样的正常突发...
