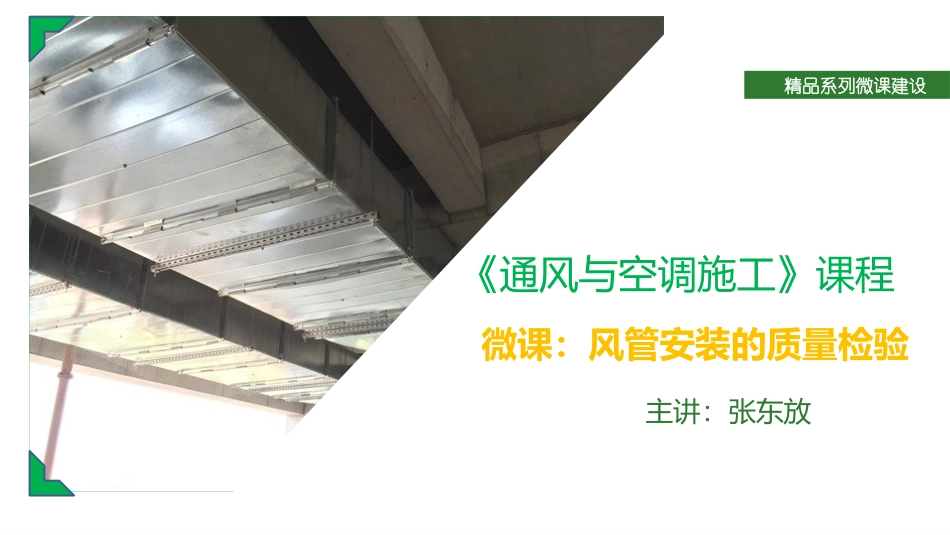

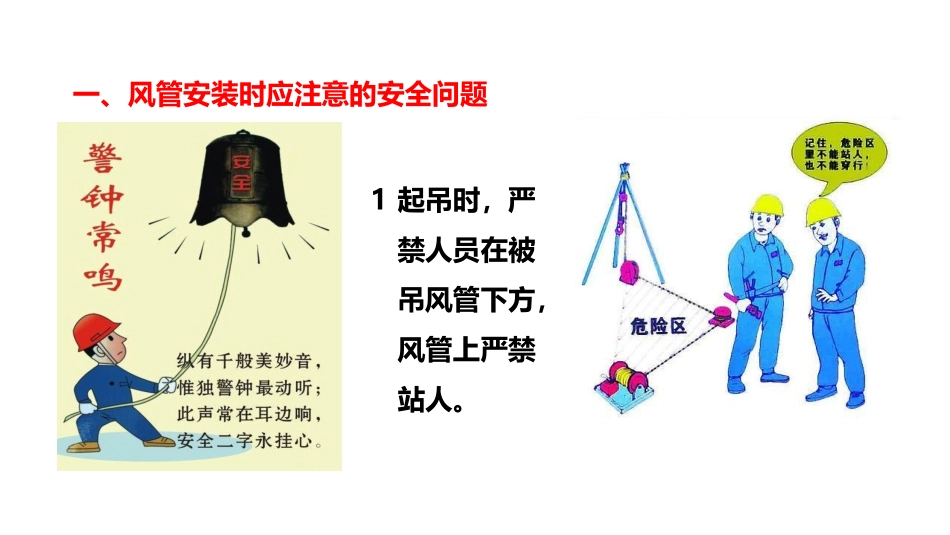

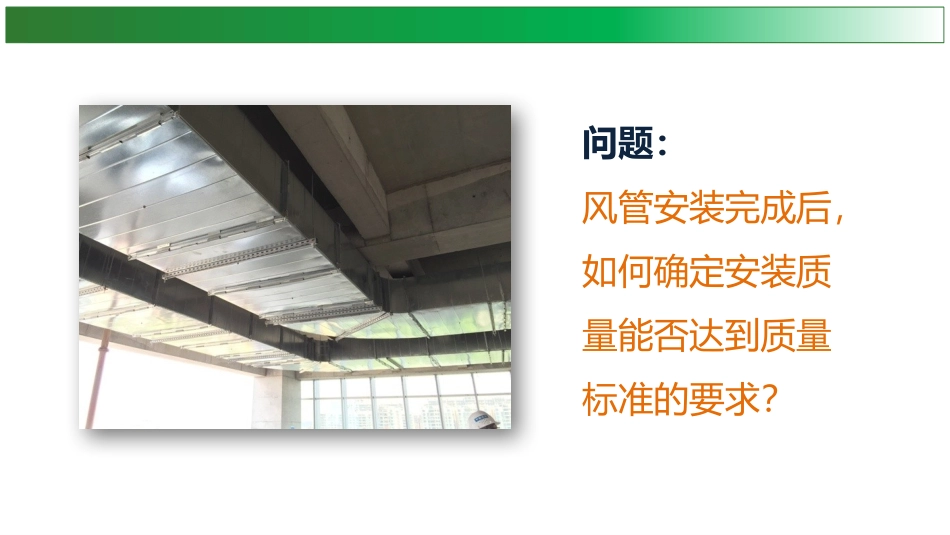

精品系列微课建设《通风与空调施工》课程微课：风管安装的质量检验主讲：张东放问题：风管安装完成后，如何确定安装质量能否达到质量标准的要求？一、风管安装时应注意的安全问题1起吊时，严禁人员在被吊风管下方，风管上严禁站人。2应检查风管内、上表面有无重物，以防起吊时，坠物伤人。3对于较长风管，起吊速度应同步进行，首尾呼应，防止由于一头过高，中段风管法兰受力大而造成风管变形。4抬到支架上的风管应及时安装，不能放置太久。5对于暂时不安装的孔洞不要提前打开；暂停施工时，应加盖板，以防坠人坠物事故发生。6使用梯子不得缺挡，不得垫高使用。使用梯子的上端要扎牢，下端采取防滑措施。7送风支管与总管采用直管形式连接时，插管接口处应设导流装置。风管安装后，可用拉线或吊线的方法进行检查。一般只要支吊架安装得正确，风管接得平直，风管应能保持横平竖直。风管安装的允许偏差为水平度不大于3mm/m，总偏差不大于20mm。二、风管安装质量检验6.2.8风管系统安装完毕后，应按系统类别进行严密性检验，漏风量应符合设计与规范第4.2.5条的规定．风管系统的严密性检验，应符合下列规定：低压系统风管的严密性检验应采用抽检，抽检率为5％，且不得少于1个系统。在加工工艺得到保证的前提下，采用漏光法检测。检测不合格时，应按规定的抽检率做漏风量测试。中压系统风管的严密性检验，应在漏光法检测合格后，对系统漏风测试进行抽格，抽检率为20％，且不得少于1个系统。高压系统风管的严密性检验，为全数进行漏风量测试。系统风管严密性检验的被抽检系统，应全数合格，则视为通过，如有不合格时，则应再加倍抽检，直至全数合格。。1.漏光检测方法检测时采用具有一定强度的安全光源。手持动光源可采用不低于100W带保护罩的低压照明灯或其他低压光源。检测时，光源可置于风管内侧或外侧，但其相对侧应为暗黑环境。检测光源沿着被检测接口部位与接缝做缓慢移动，在另一侧观察，当发现有光线射出，说明查到有明显漏风处，并应做好记录。漏光应分段检测，以总管和干管为主。低压系统风管以每10m接缝，漏光点不大于两处，且100m接缝平均不大于16处为合格；中压系统风管以每10m接缝，漏光点不大于1处，且100m接缝平均不大于8处为合格。2.漏风量测试（1）基本原理在理想状态下向一个密闭容器注入气体，保持容器内压力恒定，此时注入的气体流量与密闭容器的泄漏量相等。（2）检测方法将漏风测试仪风机的出风口用软管连接到被测试的风管上，该段风管除和测试装置用软管连接以及从上面引出一根风管测压管外，其余接口均应堵死。当启动漏风检测仪并逐渐提高风机转速时，通过软管向风管中注风，风管内的压力也会逐步上升。当风管达到所需测试的压力后，调检测仪的风机转速，使之保持风管内的压力恒定，这时测得风机进口的风量即为被测风管在该压力下的漏风量。1安装完的风管要保证风管表面光滑洁净，室外风管应有防雨防雪措施。2暂停施工的系统风管，应将风管开口处封闭，防止杂物进入。三、成品保护3风管伸入结构风道时，其末端应安装上钢板网，以防止系统运行时，杂物进入金属风管内。4交叉作业较多的场地，严禁以安装完的风管作为支、吊、托架，不允许将其它支、吊架焊在或挂在风管法兰和风管支、吊架上。四、质量记录风管及部件安装后进行质量检验应填写质量检验评定记录表。五、风管与部件安装应注意的质量问题序号常产生的质量问题防治措施1支、吊架不刷油、吊杆过长增强责任心，制完后应及时刷油，吊杆截取时应仔细核对标高2支、吊架间距过大贯彻规范，安装完后，认真复查有无间距过大现象3法兰、腰箍开焊安装前仔细检查，发现问题，及时修理4螺丝漏穿，不紧、松动增加责任心，法兰孔距应及时调整5帆布口过长，扭曲铆接帆布应拉直、对正、铁皮条要压紧帆布，不要漏铆风管与部件安装应注意的质量问题序号常产生的质量问题防治措施6修改管、铆钉孔未堵修改后应用锡焊或密封胶堵严7垫料脱落严格按工艺去做，法兰表面应清洁8净化垫料不涂密封胶认真学习规范9防火阀动作不灵活阀片阀体不得碰擦检查执行机构与易熔片10各类风口不灵活叶片应平行、牢固不与外框碰擦11风口安装不合要...
