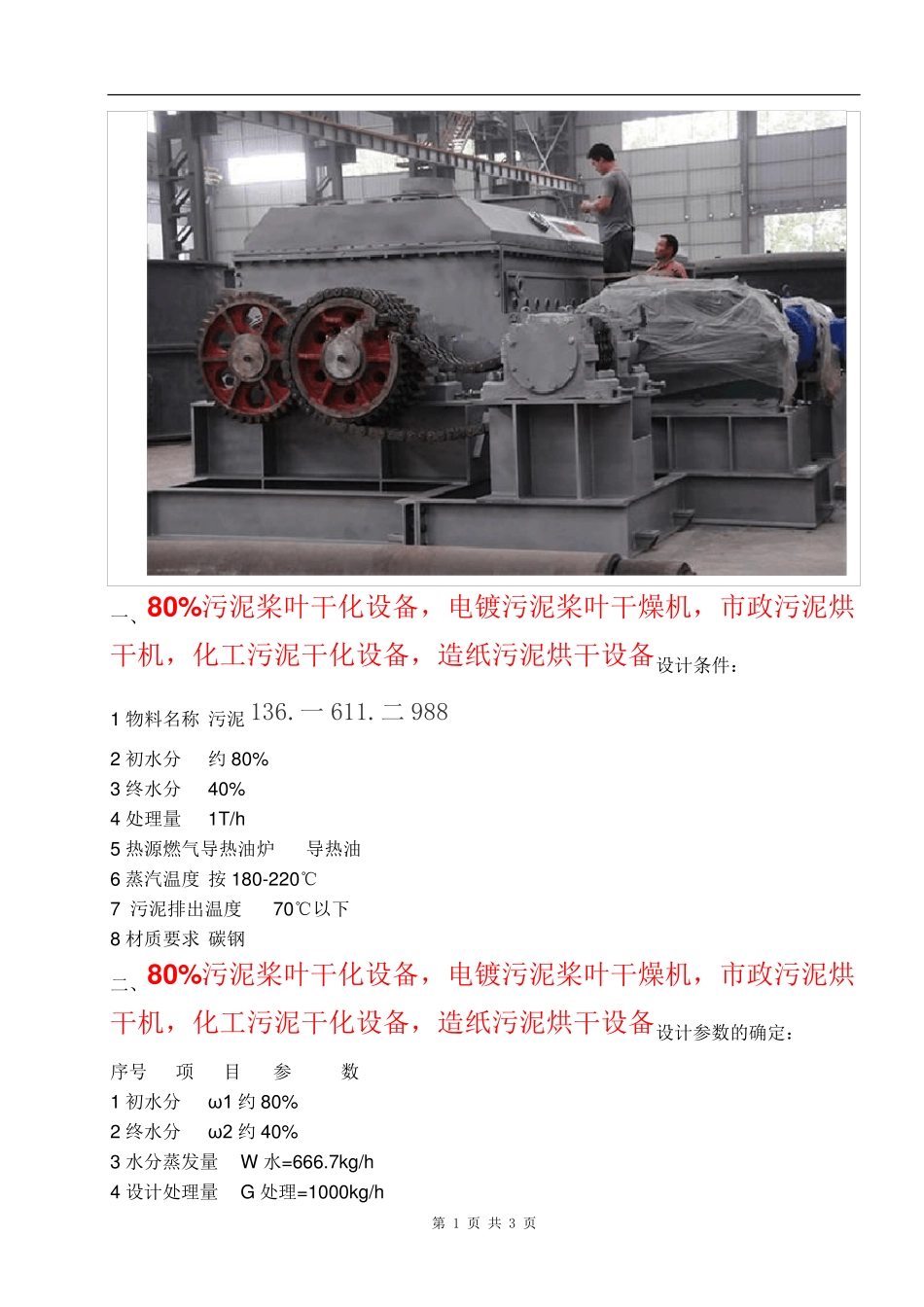

第 1 页 共 3 页 一、80%污泥桨叶干化设备，电镀污泥桨叶干燥机，市政污泥烘干机，化工污泥干化设备，造纸污泥烘干设备设计条件： 1 物料名称 污泥136.一611.二988 2 初水分 约80% 3 终水分 40% 4 处理量 1T/h 5 热源燃气导热油炉 导热油 6 蒸汽温度 按180-220℃ 7 污泥排出温度 70℃以下 8 材质要求 碳钢 二、80%污泥桨叶干化设备，电镀污泥桨叶干燥机，市政污泥烘干机，化工污泥干化设备，造纸污泥烘干设备设计参数的确定： 序号 项 目 参 数 1 初水分 ω1 约80% 2 终水分 ω2 约40% 3 水分蒸发量 W 水=666.7kg/h 4 设计处理量 G 处理=1000kg/h 第 2 页 共 3 页 5 热媒（导热油）温度 按t1=200℃ 6 出风温度 t2=90℃ 7 环境温度 按t0=20℃计算 8 环境空气含湿量 按d=0.015kg 水/kg 干空气计算 9 进料温度 按θ1 =t0=20℃ 10 产品温度 θ2=85-20=60℃ 11 绝干产品的比热 可查Cs=0.4kcal/kg.℃ 三、 80%污泥桨叶干化设备，电镀污泥桨叶干燥机，市政污泥烘干机，化工污泥干化设备，造纸污泥烘干设备工艺流程设计： 序号 项 目 内 容 1 干燥系统形式 闭式系统 2 干燥介质 燃气导热油 3 干燥方式 中空内双轴桨叶式 4 物料供给方式 螺旋变频调速供料 5 污泥卸料方式 连续式 6 热源 导热油 7 除尘方式 旋风分离及水沫除尘器 8 出料方式 侧部连续出料 四、80%污泥桨叶干化设备，电镀污泥桨叶干燥机，市政污泥烘干机，化工污泥干化设备，造纸污泥烘干设备工作原理及特性： “空心桨叶污泥烘干机” 能把已脱水后(如：压滤后)还含有80%-90%含水率的污泥进行烘干，烘干后污泥的含水率达到10%-40%，经烘干处理后，用户可自由选择1）卫生填埋2）直接土地利用3）有热值的可混合在煤炭中焚烧利用。 特点： 1、 KJG 污泥烘干机能耗低：由于间接加热，没有大量携带空气而带走热量，干燥机外壁又设置保温层。 2、 KJG 污泥烘干机使用成本低：单位有效容积内拥有巨大的传热面，就缩短了处理时间，设备尺寸变小，极大地减少了建筑面积及建筑空间。 3、 处理物料范围广：使用不同热介质，既处理热敏性物料又可处理需高温处理的物料。常用介质有：水蒸气、导热油、热水、冷却水等，既可连续操作也可间歇操作。可在很多领域应用。 4、 环境污染小：采用真空或小气量空气来带走物料里的湿份，粉尘物料夹带很小，物料溶剂蒸发量很小，便...
