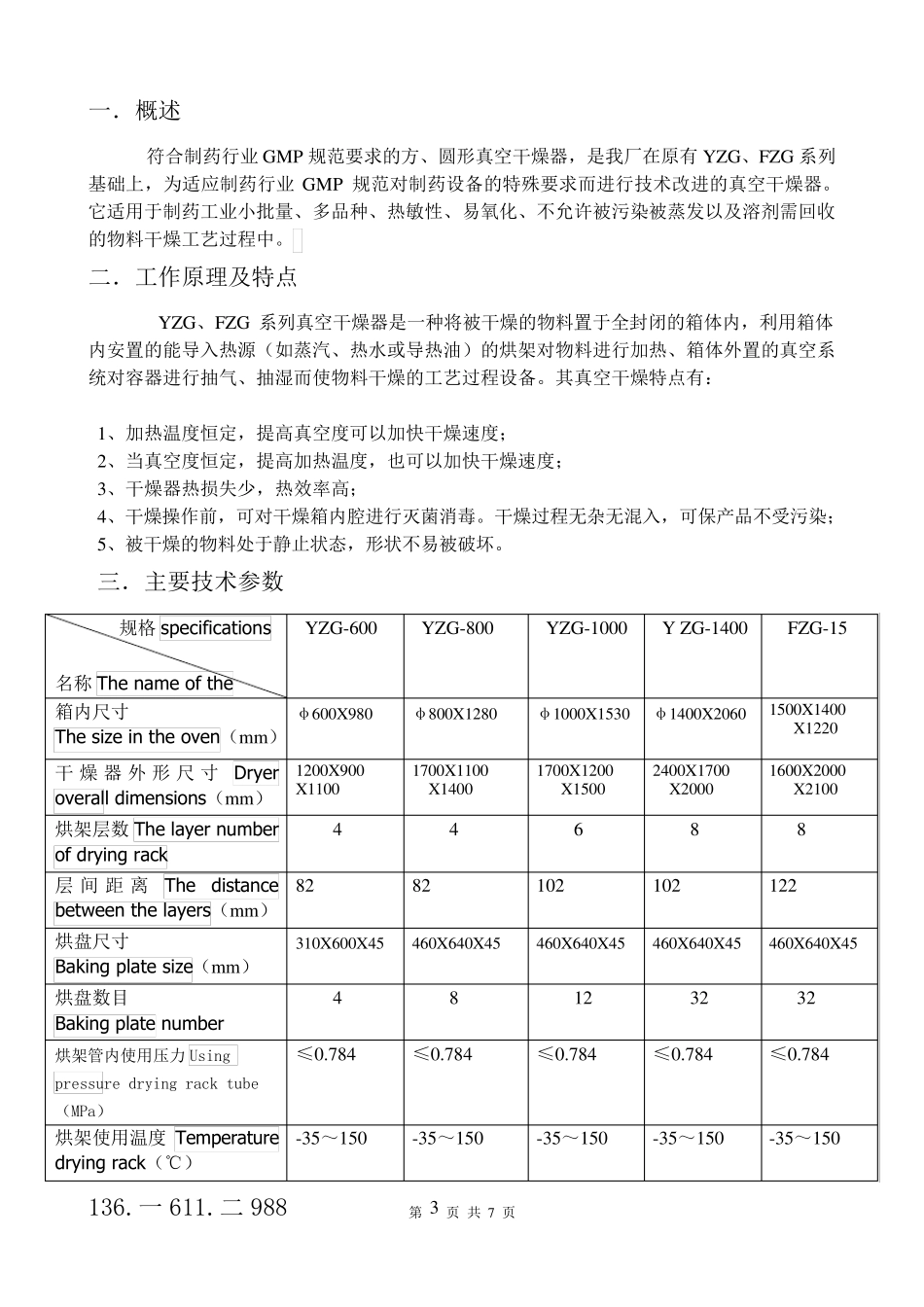

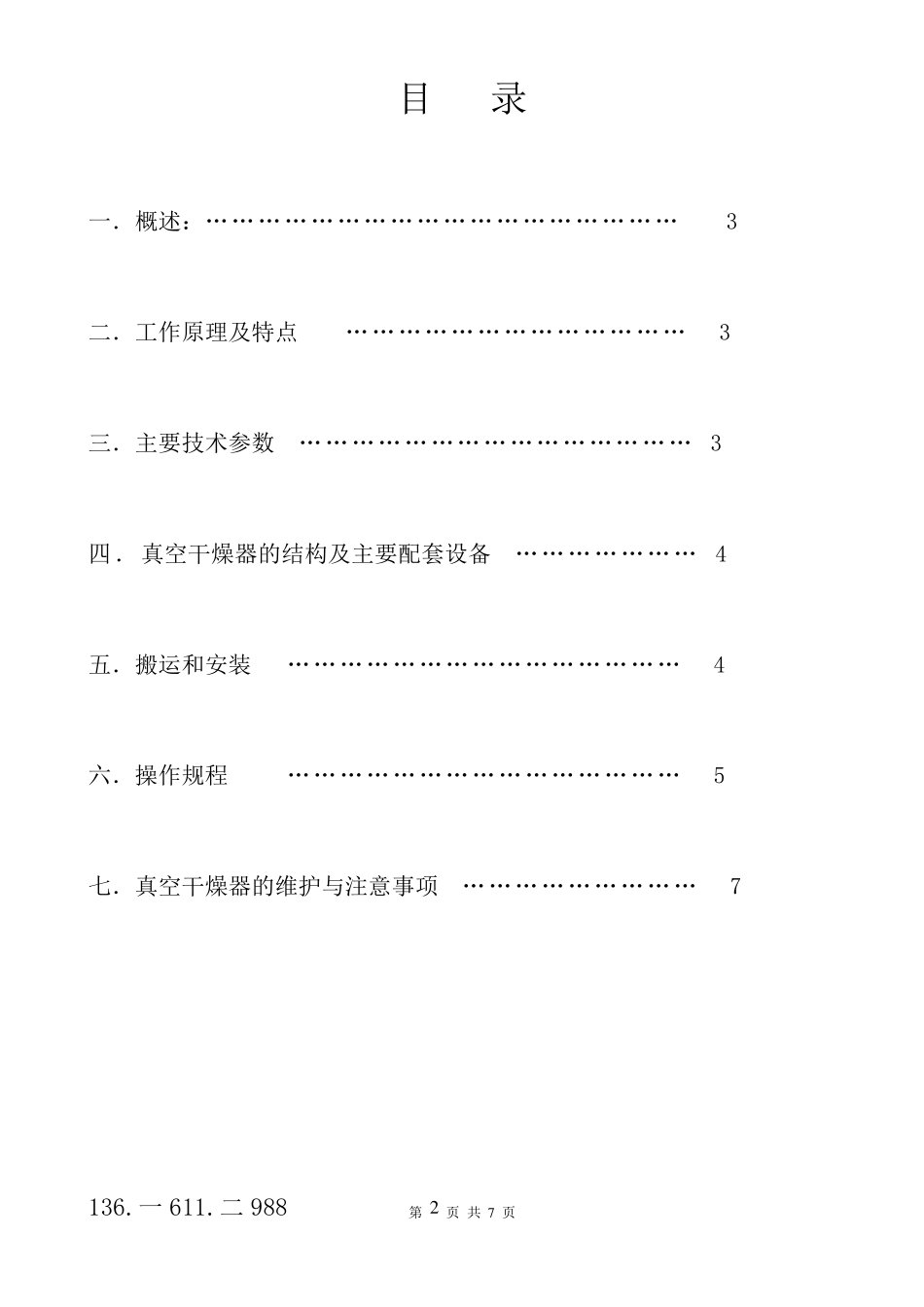

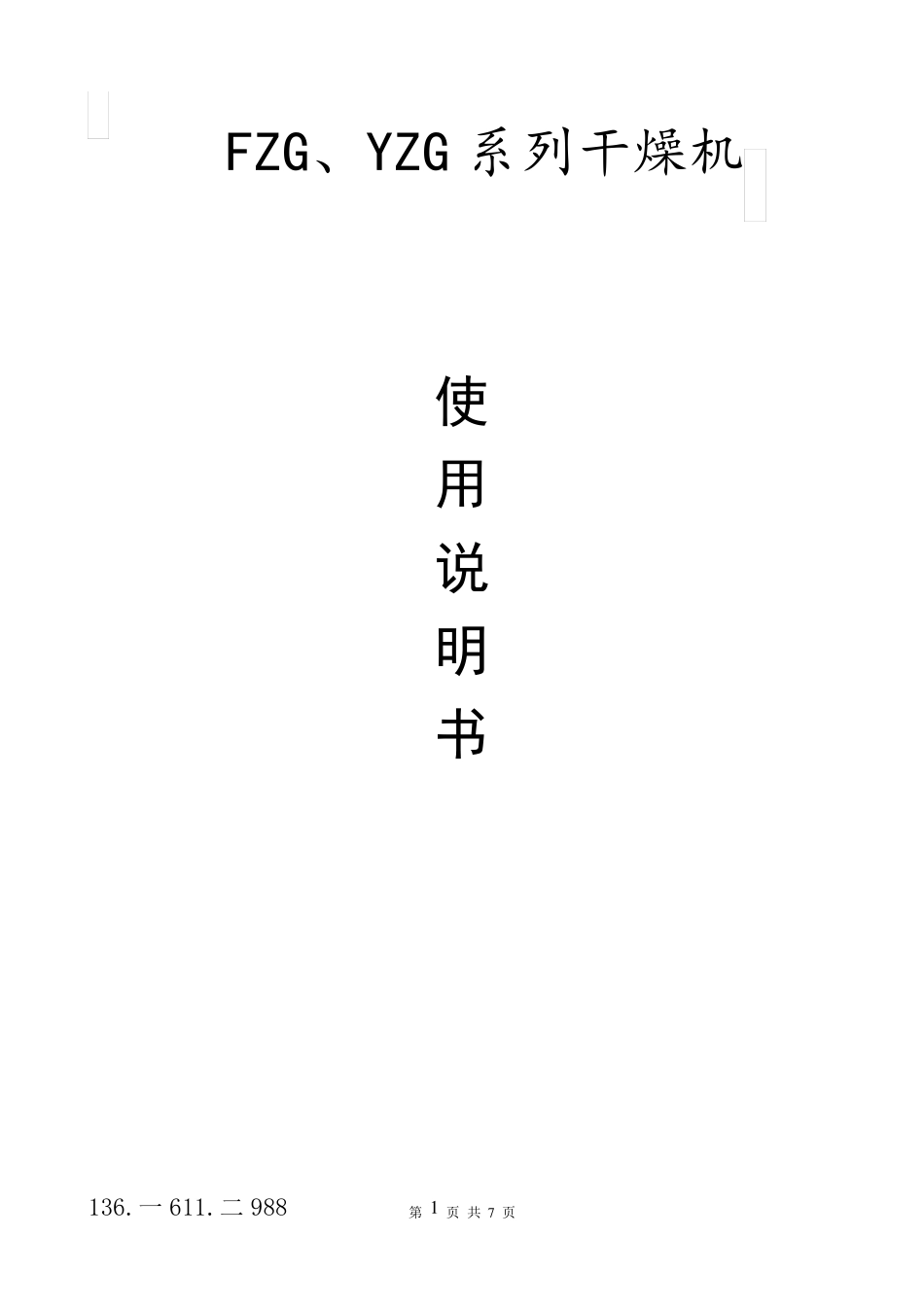

136.一 611.二988 第 1 页 共 7 页 FZG、YZG 系列干燥机 使 用 说 明 书 136.一611.二988 第 2 页 共 7 页 目 录 一．概述：……………………………………………… 3 二．工作原理及特点 ………………………………… 3 三．主要技术参数 ……………………………………… 3 四．真空干燥器的结构及主要配套设备 ………………… 4 五．搬运和安装 ……………………………………… 4 六．操作规程 ……………………………………… 5 七．真空干燥器的维护与注意事项 ……………………… 7 136.一611.二988 第 3 页 共 7 页 一．概述 符合制药行业GMP 规范要求的方、圆形真空干燥器，是我厂在原有YZG、FZG 系列基础上，为适应制药行业GMP 规范对制药设备的特殊要求而进行技术改进的真空干燥器。它适用于制药工业小批量、多品种、热敏性、易氧化、不允许被污染被蒸发以及溶剂需回收的物料干燥工艺过程中。 二．工作原理及特点 YZG、FZG 系列真空干燥器是一种将被干燥的物料置于全封闭的箱体内，利用箱体内安置的能导入热源（如蒸汽、热水或导热油）的烘架对物料进行加热、箱体外置的真空系统对容器进行抽气、抽湿而使物料干燥的工艺过程设备。其真空干燥特点有： 1、加热温度恒定，提高真空度可以加快干燥速度； 2、当真空度恒定，提高加热温度，也可以加快干燥速度； 3、干燥器热损失少，热效率高； 4、干燥操作前，可对干燥箱内腔进行灭菌消毒。干燥过程无杂无混入，可保产品不受污染； 5、被干燥的物料处于静止状态，形状不易被破坏。 三．主要技术参数 规格specifications 名称The name of the YZG-600 YZG-800 YZG-1000 Y ZG-1400 FZG-15 箱内尺寸 The size in the oven（mm） φ600X980 φ800X1280 φ1000X1530 φ1400X2060 1500X1400 X1220 干燥器外形尺寸Dryer overall dimensions（mm） 1200X900 X1100 1700X1100 X1400 1700X1200 X1500 2400X1700 X2000 1600X2000 X2100 烘架层数The layer number of drying rack 4 4 6 8 8 层间距离The distance between the layers（mm） 82 82 102 102 122 烘盘尺寸 Baking plate size（mm） 310X600X45 460X640X45 460X640X45 460X640X45 460X640X45 烘盘数目 Baking plate number 4 8 12 32 32 烘架管内使用压力Using pressure drying rack tube（MP...
