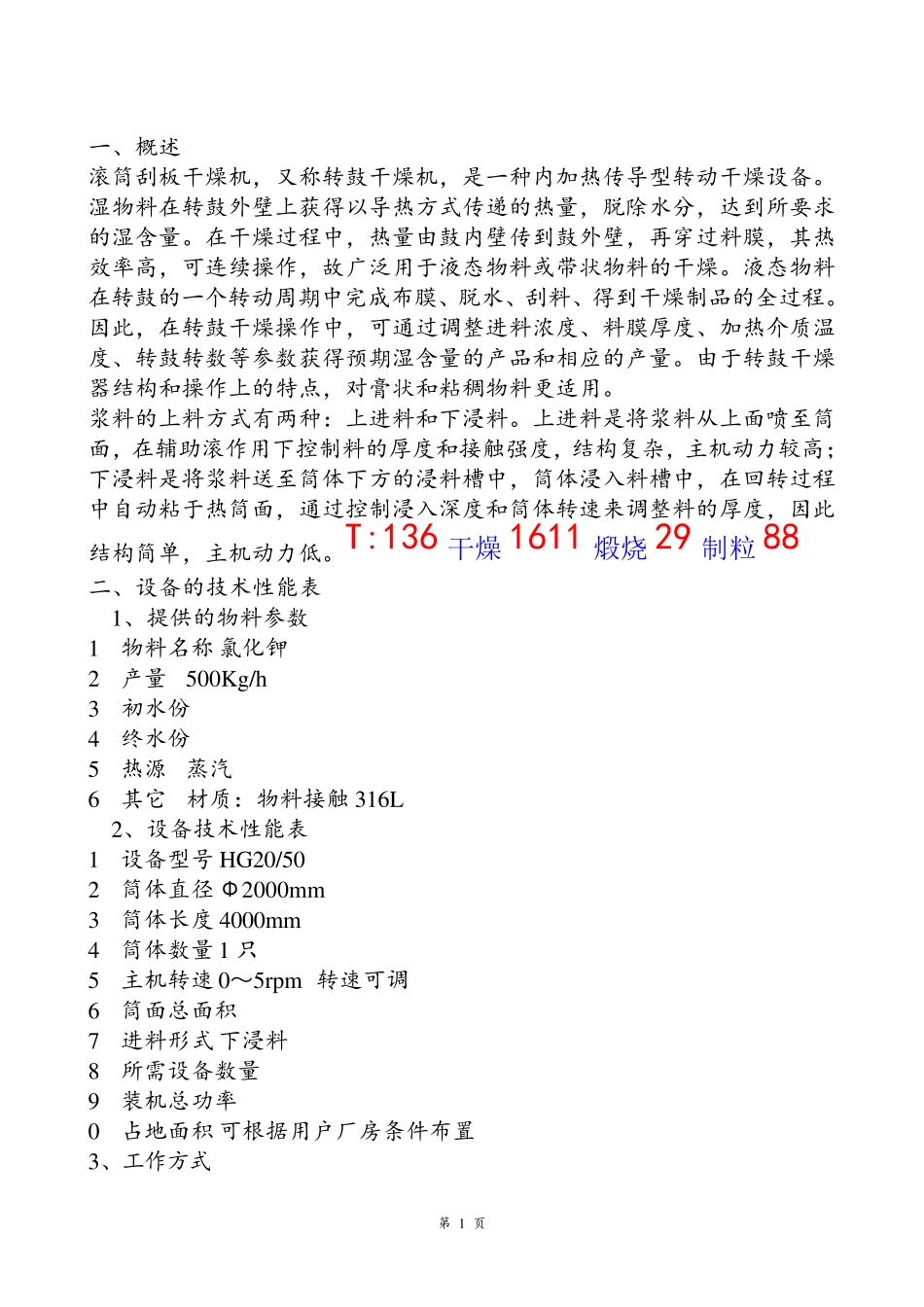

第 1 页 一、概述 滚筒刮板干燥机，又称转鼓干燥机，是一种内加热传导型转动干燥设备。湿物料在转鼓外壁上获得以导热方式传递的热量，脱除水分，达到所要求的湿含量。在干燥过程中，热量由鼓内壁传到鼓外壁，再穿过料膜，其热效率高，可连续操作，故广泛用于液态物料或带状物料的干燥。液态物料在转鼓的一个转动周期中完成布膜、脱水、刮料、得到干燥制品的全过程。因此，在转鼓干燥操作中，可通过调整进料浓度、料膜厚度、加热介质温度、转鼓转数等参数获得预期湿含量的产品和相应的产量。由于转鼓干燥器结构和操作上的特点，对膏状和粘稠物料更适用。 浆料的上料方式有两种：上进料和下浸料。上进料是将浆料从上面喷至筒面，在辅助滚作用下控制料的厚度和接触强度，结构复杂，主机动力较高；下浸料是将浆料送至筒体下方的浸料槽中，筒体浸入料槽中，在回转过程中自动粘于热筒面，通过控制浸入深度和筒体转速来调整料的厚度，因此结构简单，主机动力低。T:136干燥1611 煅烧29制粒88 二、设备的技术性能表 1、提供的物料参数 1 物料名称 氯化钾 2 产量 500Kg/h 3 初水份 4 终水份 5 热源 蒸汽 6 其它 材质：物料接触316L 2、设备技术性能表 1 设备型号 HG20/50 2 筒体直径 Φ2000mm 3 筒体长度 4000mm 4 筒体数量 1 只 5 主机转速 0～5rpm 转速可调 6 筒面总面积 7 进料形式 下浸料 8 所需设备数量 9 装机总功率 0 占地面积 可根据用户厂房条件布置 3、工作方式 第 2 页 1 干燥系统形式 开式干燥系统 2 供料方式 浓浆泵连续供料（或高位槽供料） 用户自备 3 收料方式 螺旋绞龙收集输送 4 加热方式 蒸汽 用户自备 5 挥发份捕集方式 捕集罩强制外排 6 控制方式 调节筒体的转速，调节布料厚度 三、设备供货清单Ф2000×4000 滚筒干燥机配置 序号 名称 规格型号 数量 材料 备注 1 滚筒 Φ2000×4000 1 台 30mm 316l 封头20mmQ235B 2 主机机座 配套 1 套 碳钢板 槽钢 3 主机轴承轴承座 配套 4 套 国标 外购 4 减速机 JZQ-650 1 台 国标 外购 5 大齿轮 Φ1000 1 只 铸钢 外购 6 小齿轮 Φ210 1 只 铸钢 外购 7 刮刀机构 整体式 1 套 合金钢 备刮刀1 把 8 调速电机 1 台 22Kw 外购 9 蒸汽旋转接头 配套 1 套 组合件 外购 10 出料斗 1 台 2mm Q235A 11 关风机 5L 1 台 HT-200 0.75Kw 外购 12 喷溅料槽 喷溅式 1 台 Q235A 13 喷溅电机 1 台 2.2Kw 变频 14 密闭吸汽罩 配套 1 套 2mm Q235A 15 排气管道 配套 1 套 Q235A 16 排风机 4-72 7.5Kw 17 电控柜 配套 1 只 名牌电器
