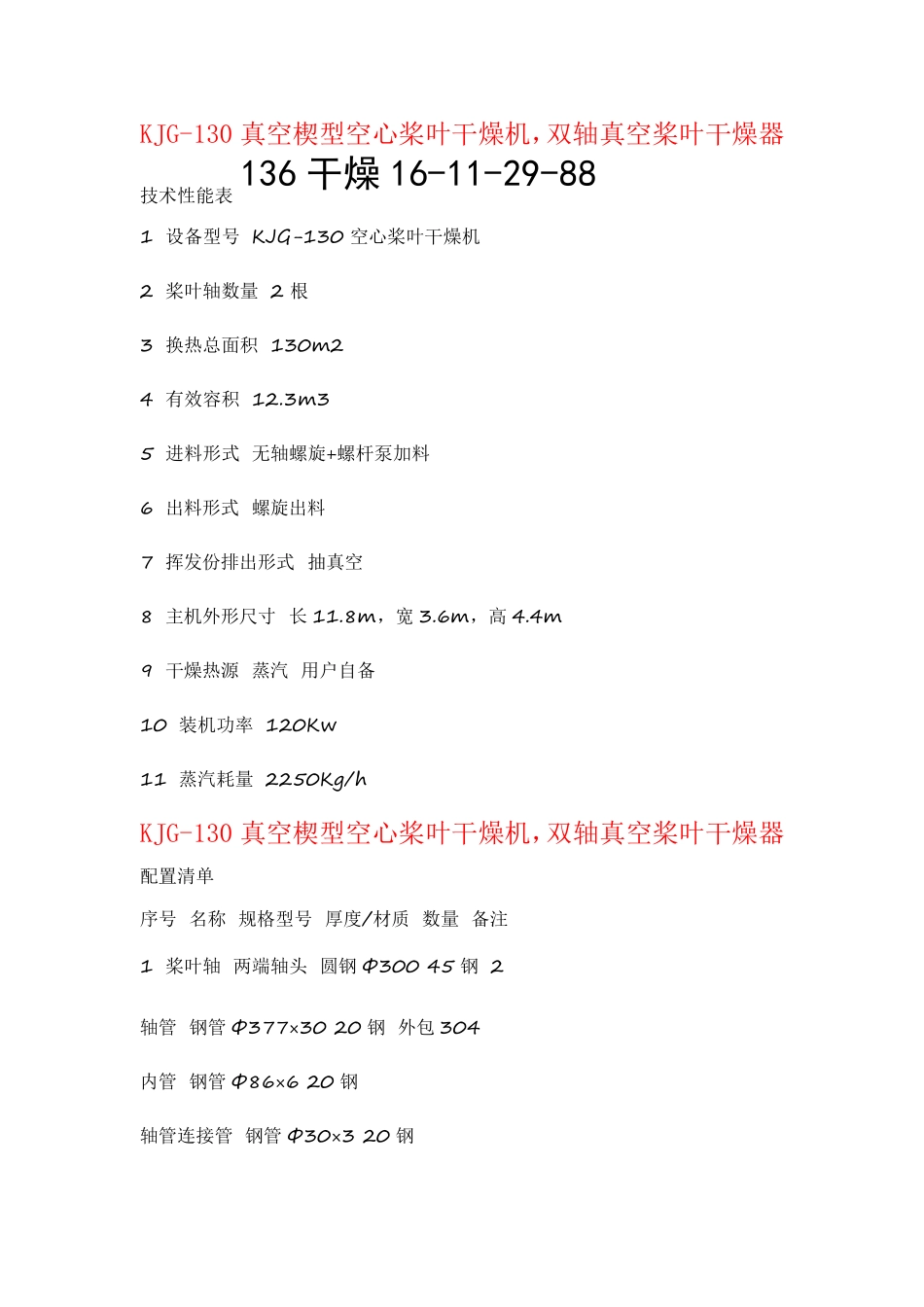

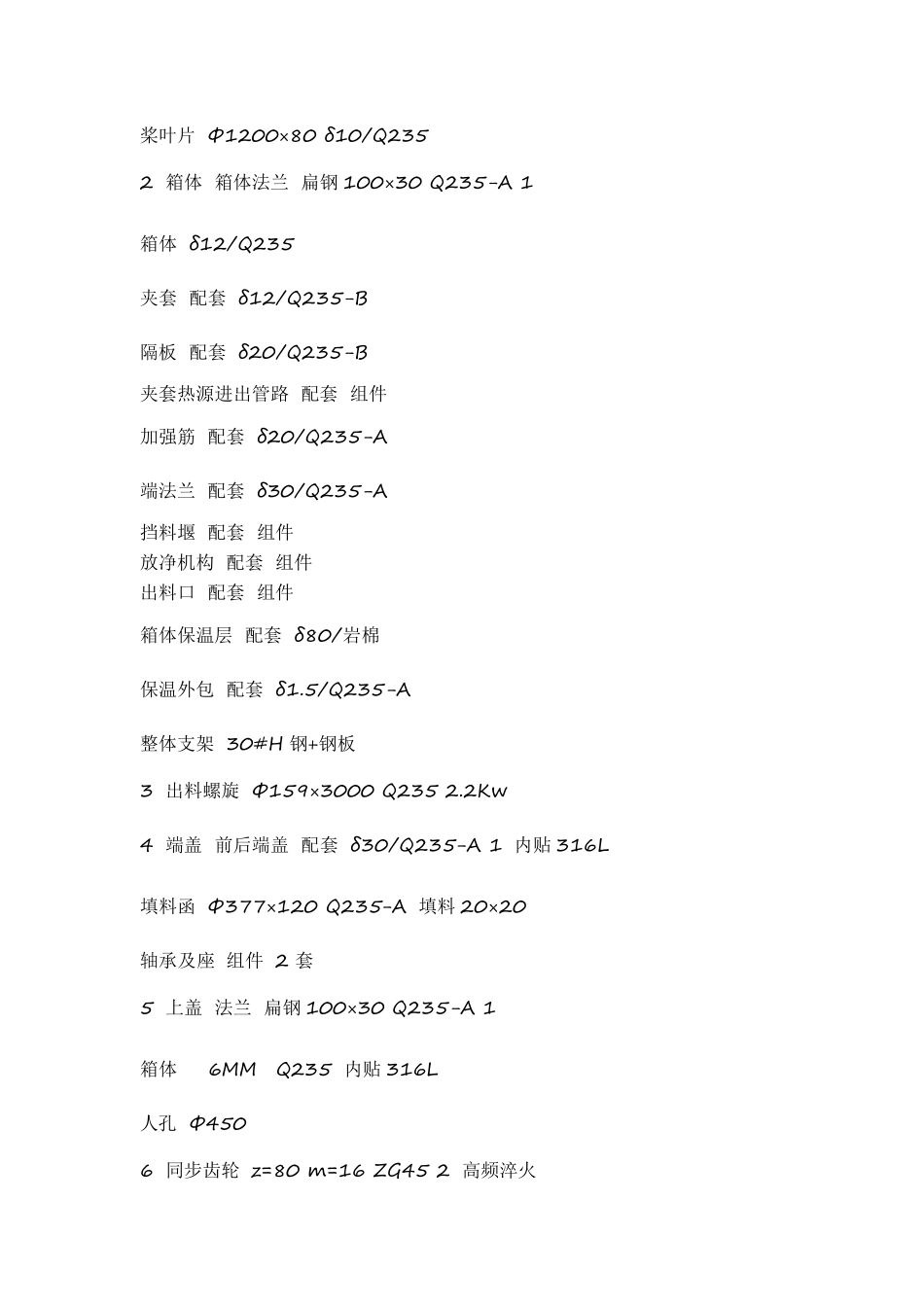

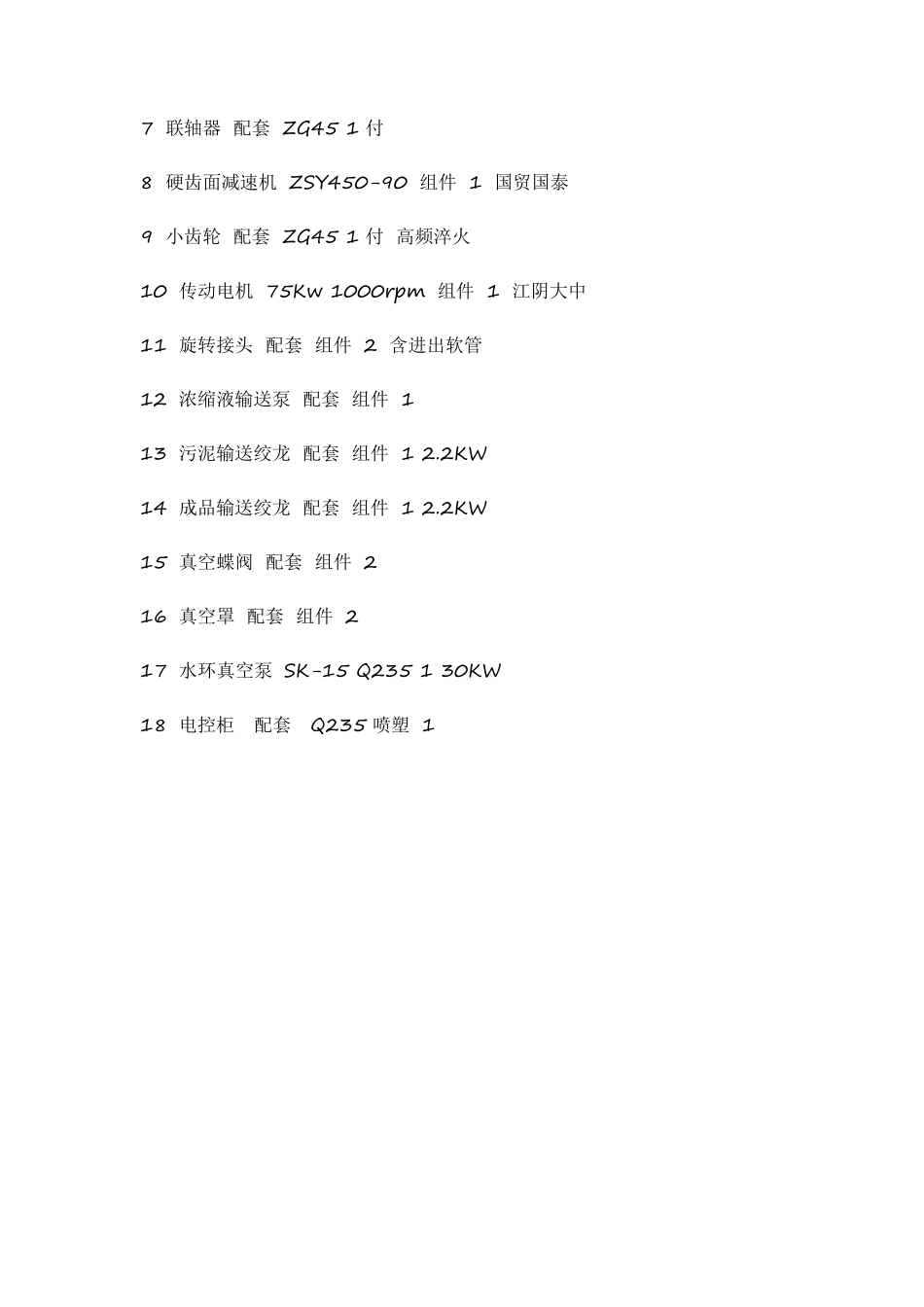

KJG-130 真空楔型空心桨叶干燥机，双轴真空桨叶干燥器技术性能表 136 干燥16-11-29-88 1 设备型号 KJG-130 空心桨叶干燥机 2 桨叶轴数量 2 根 3 换热总面积 130m2 4 有效容积 12.3m3 5 进料形式 无轴螺旋+螺杆泵加料 6 出料形式 螺旋出料 7 挥发份排出形式 抽真空 8 主机外形尺寸 长11.8m，宽3.6m，高4.4m 9 干燥热源 蒸汽 用户自备 10 装机功率 120Kw 11 蒸汽耗量 2250Kg/h KJG-130 真空楔型空心桨叶干燥机，双轴真空桨叶干燥器配置清单 序号 名称 规格型号 厚度/材质 数量 备注 1 桨叶轴 两端轴头 圆钢Φ300 45 钢 2 轴管 钢管Φ377×30 20 钢 外包304 内管 钢管Φ86×6 20 钢 轴管连接管 钢管Φ30×3 20 钢 桨叶片 Φ1200×80 δ10/Q235 2 箱体 箱体法兰 扁钢100×30 Q235-A 1 箱体 δ12/Q235 夹套 配套 δ12/Q235-B 隔板 配套 δ20/Q235-B 夹套热源进出管路 配套 组件 加强筋 配套 δ20/Q235-A 端法兰 配套 δ30/Q235-A 挡料堰 配套 组件 放净机构 配套 组件 出料口 配套 组件 箱体保温层 配套 δ80/岩棉 保温外包 配套 δ1.5/Q235-A 整体支架 30#H 钢+钢板 3 出料螺旋 Φ159×3000 Q235 2.2Kw 4 端盖 前后端盖 配套 δ30/Q235-A 1 内贴316L 填料函 Φ377×120 Q235-A 填料20×20 轴承及座 组件 2 套 5 上盖 法兰 扁钢100×30 Q235-A 1 箱体 6MM Q235 内贴316L 人孔 Φ450 6 同步齿轮 z=80 m=16 ZG45 2 高频淬火 7 联轴器 配套 ZG45 1 付 8 硬齿面减速机 ZSY450-90 组件 1 国贸国泰 9 小齿轮 配套 ZG45 1 付 高频淬火 10 传动电机 75Kw 1000rpm 组件 1 江阴大中 11 旋转接头 配套 组件 2 含进出软管 12 浓缩液输送泵 配套 组件 1 13 污泥输送绞龙 配套 组件 1 2.2KW 14 成品输送绞龙 配套 组件 1 2.2KW 15 真空蝶阀 配套 组件 2 16 真空罩 配套 组件 2 17 水环真空泵 SK-15 Q235 1 30KW 18 电控柜 配套 Q235 喷塑 1
