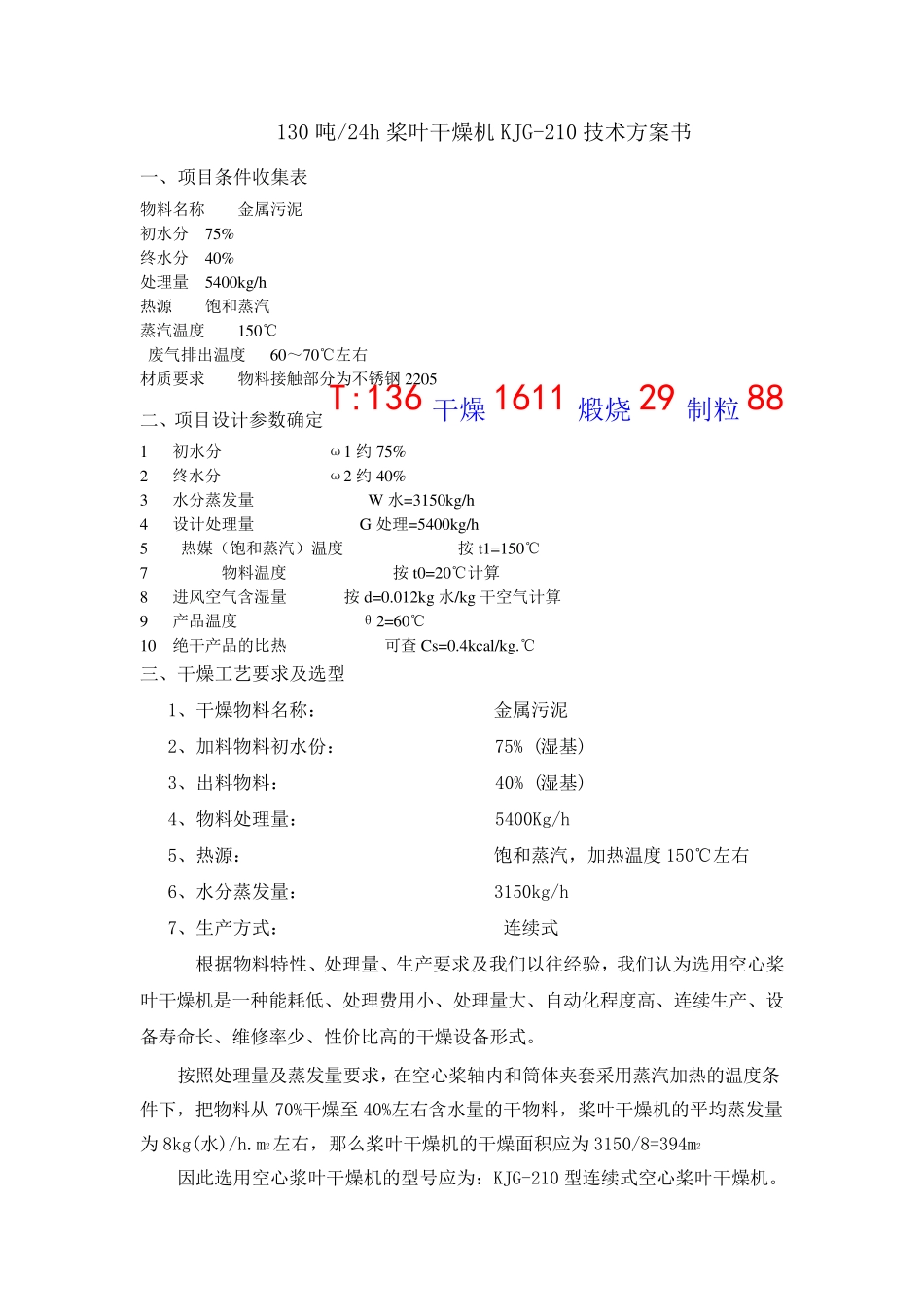

130 吨/24h 桨叶干燥机KJG-210 技术方案书 一、项目条件收集表 物料名称 金属污泥 初水分 75% 终水分 40% 处理量 5400kg/h 热源 饱和蒸汽 蒸汽温度 150℃ 废气排出温度 60～70℃左右 材质要求 物料接触部分为不锈钢2205 二、项目设计参数确定T:136干燥1611 煅烧29制粒88 1 初水分 ω1 约75% 2 终水分 ω2 约40% 3 水分蒸发量 W 水=3150kg/h 4 设计处理量 G 处理=5400kg/h 5 热媒（饱和蒸汽）温度 按t1=150℃ 7 物料温度 按t0=20℃计算 8 进风空气含湿量 按d=0.012kg 水/kg 干空气计算 9 产品温度 θ2=60℃ 10 绝干产品的比热 可查Cs=0.4kcal/kg.℃ 三、干燥工艺要求及选型 1、干燥物料名称： 金属污泥 2、加料物料初水份： 75% (湿基) 3、出料物料： 40% (湿基) 4、物料处理量： 5400Kg/h 5、热源： 饱和蒸汽，加热温度150℃左右 6、水分蒸发量： 3150kg/h 7、生产方式： 连续式 根据物料特性、处理量、生产要求及我们以往经验，我们认为选用空心桨叶干燥机是一种能耗低、处理费用小、处理量大、自动化程度高、连续生产、设备寿命长、维修率少、性价比高的干燥设备形式。 按照处理量及蒸发量要求，在空心桨轴内和筒体夹套采用蒸汽加热的温度条件下，把物料从70%干燥至40%左右含水量的干物料，桨叶干燥机的平均蒸发量为8kg(水)/h.m2左右，那么桨叶干燥机的干燥面积应为3150/8=394m2 因此选用空心浆叶干燥机的型号应为：KJG-210 型连续式空心桨叶干燥机。 生产线桨叶干燥机数量：2 套，总干燥面积420 平方。 四.桨叶干燥机介绍 （一）.桨叶干燥机工作原理 空心轴上密集排列着楔型中空桨叶，热介质蒸汽经空心轴流经桨叶，单位有效容积内传热面积很大。传热介质通过旋转接头，流经壳体夹套及空心搅拌轴，空心搅拌轴依据热介质的类型而具有不同的内部结构，以保证最佳的传热效果。 在桨叶及夹套通入蒸汽加热的同时，出料口上部同时通入经过加热后的干热空气进一步干燥，这样大大增加了设备的干燥强度。蒸发出来的水份由尾气带出干燥机，湿空气由引风机排出室外。 （二）.桨叶干燥机设备特点： 1.干燥机能耗低：由于间接加热，没有大量携带空气带走热量，干燥器外壁又设置保温层，故热损失很小。 2.污泥专用干燥机系统造价低：单位有效容积内拥有巨大的传热面，就缩短了处理时间。设备尺寸变小，减少了占地面积。 3.处理物料范围广：使用不同热介质，既可处理热...
