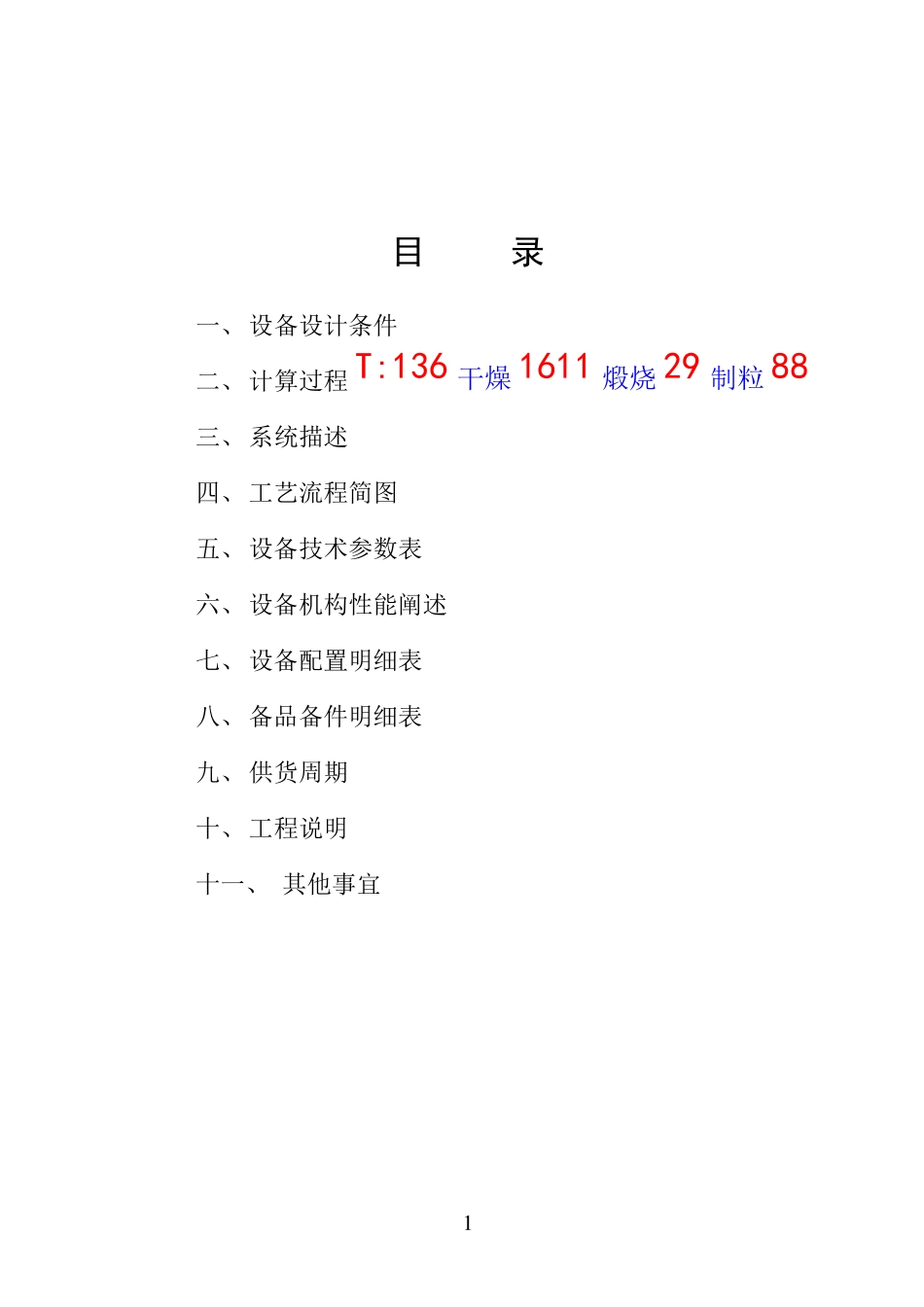

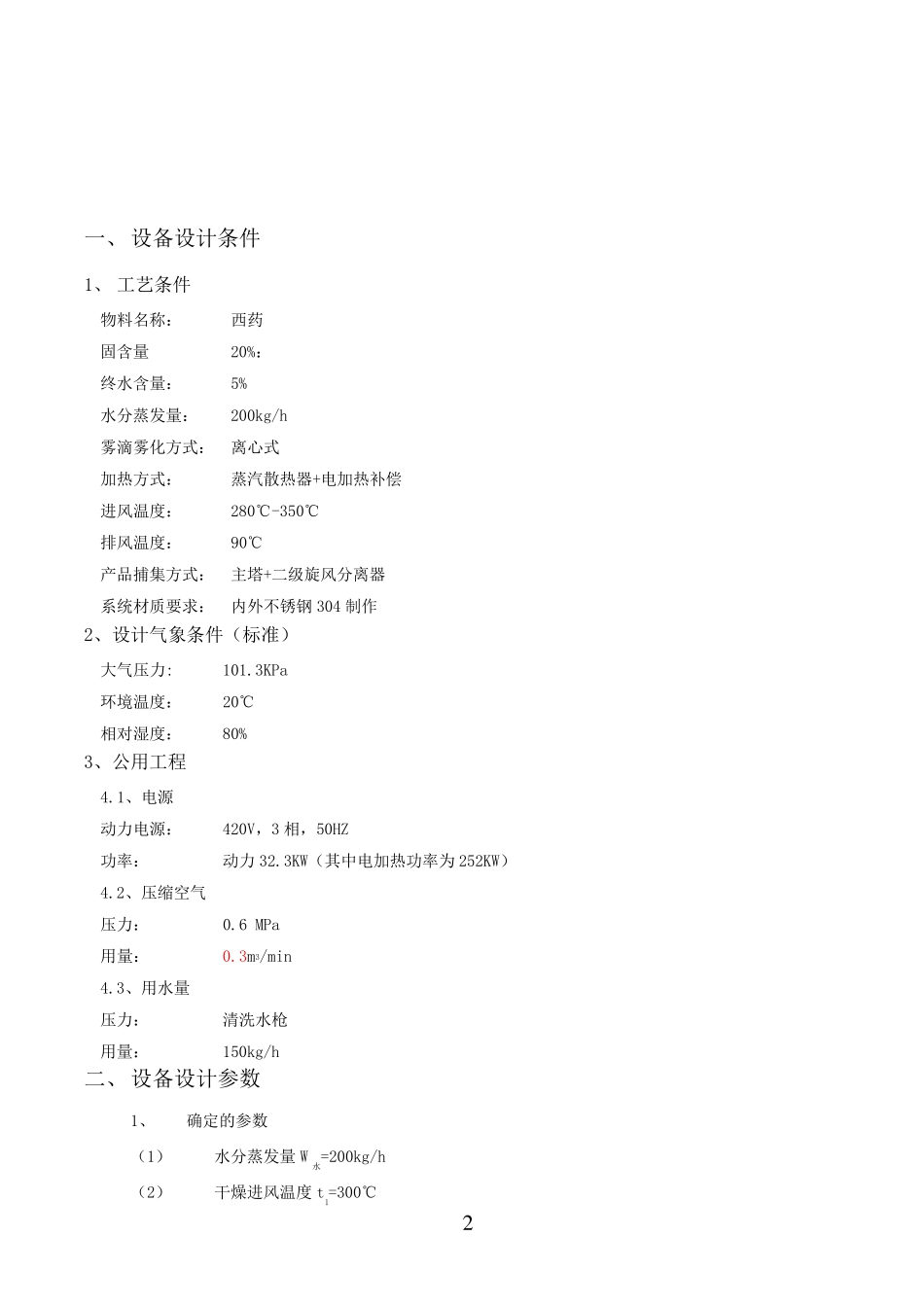

1 目 录 一、 设备设计条件 二、 计算过程T:136 干燥1611 煅烧29 制粒88 三、 系统描述 四、 工艺流程简图 五、 设备技术参数表 六、 设备机构性能阐述 七、 设备配置明细表 八、 备品备件明细表 九、 供货周期 十、 工程说明 十一、 其他事宜 2 一、 设备设计条件 1、 工艺条件 物料名称： 西药 固含量 20%： 终水含量： 5% 水分蒸发量： 200kg/h 雾滴雾化方式： 离心式 加热方式： 蒸汽散热器+电加热补偿 进风温度： 280℃-350℃ 排风温度： 90℃ 产品捕集方式： 主塔+二级旋风分离器 系统材质要求： 内外不锈钢304 制作 2、设计气象条件（标准） 大气压力: 101.3KPa 环境温度： 20℃ 相对湿度： 80% 3、公用工程 4.1、电源 动力电源： 420V，3 相，50HZ 功率： 动力32.3KW（其中电加热功率为252KW） 4.2、压缩空气 压力： 0.6 MPa 用量： 0.3m3/min 4.3、用水量 压力： 清洗水枪 用量： 150kg/h 二、 设备设计参数 1、 确定的参数 （1） 水分蒸发量W水=200kg/h （2） 干燥进风温度t1=300℃ 3 （3） 干燥排风温度t2=90℃ （4） 环境温度t0=20℃ （5） 环境温度下空气含湿量d0=0.01kg 水/kg 干空气 （6） 原料温度：θ1= 20℃ （7） 产品温度比排风温度低20-30℃，即θ2=50-60℃（未经冷却） （8） 干燥进风含湿量d1，在间接换热时，d1=d0=0.01kg 水/kg 干空气 2、 塔径计算 喷距半径：Ｒ＝３.４６ｄ０.３×Ｇ０.２５×ｎ－０.１６ ∴ Ｒ＝1.65ｍ 喷雾塔内径： 一般物料喷雾塔内径为Ｄ１＝（１～１.１）×２Ｒ， 取：Ｄ１＝1.06×（２Ｒ）= 3.63m 故圆整为Ｄ＝3.65m，合理 雾化器的选用： 初选LPG200 型高速离心雾化器， 雾化盘直径为0.13m,转速为 17600 rpm。 喷距计算（在无热风的情况下）： 三、 系统描述 初选型：LPG200 型喷雾干燥机组 加热系统：蒸汽散热器+电加热补偿 细粉捕集系统：主塔+二级旋风分离器+水膜除尘器 介质循环系统：送引风机开式循环 空气过滤系统：初、中空气过滤器 供料系统：螺杆泵可调式自动供料 控制系统：数显式仪表显示温度、压力、压差，普通控制变量参数等等 四、工艺流程图 五、设备技术参数表 水分蒸发量 （最大蒸发量） 200Kg/h 塔径/塔高 3.8M/9.37M（外型尺寸） 操作温度 进温300℃/出温90℃ 雾化器 转速17600rpm 4 装机功率 传动32.25KW LPG-200 盘...
