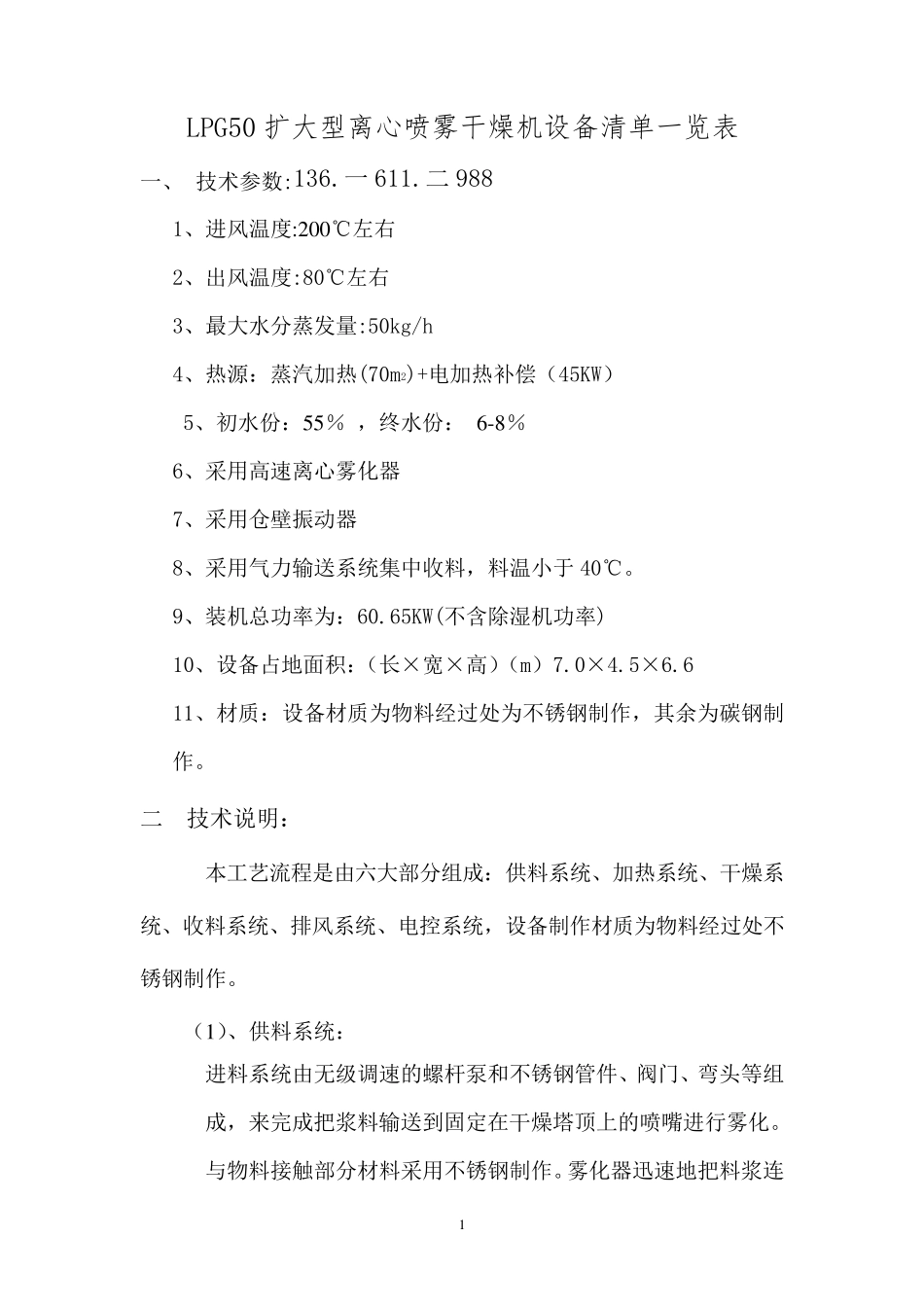

LPG50扩大型离心喷雾干燥机设备清单一览表_第1页
1/5

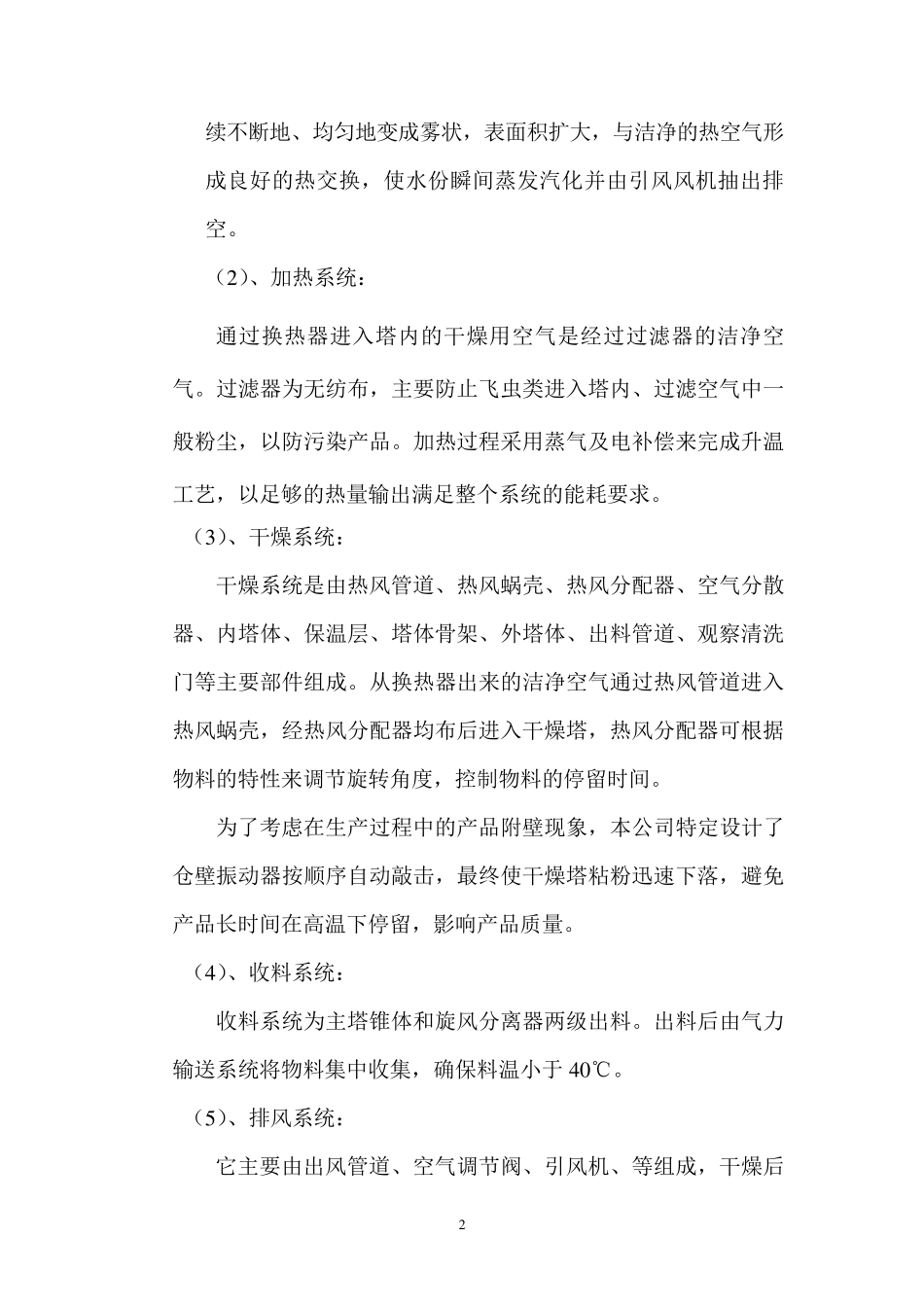

LPG50扩大型离心喷雾干燥机设备清单一览表_第2页
2/5

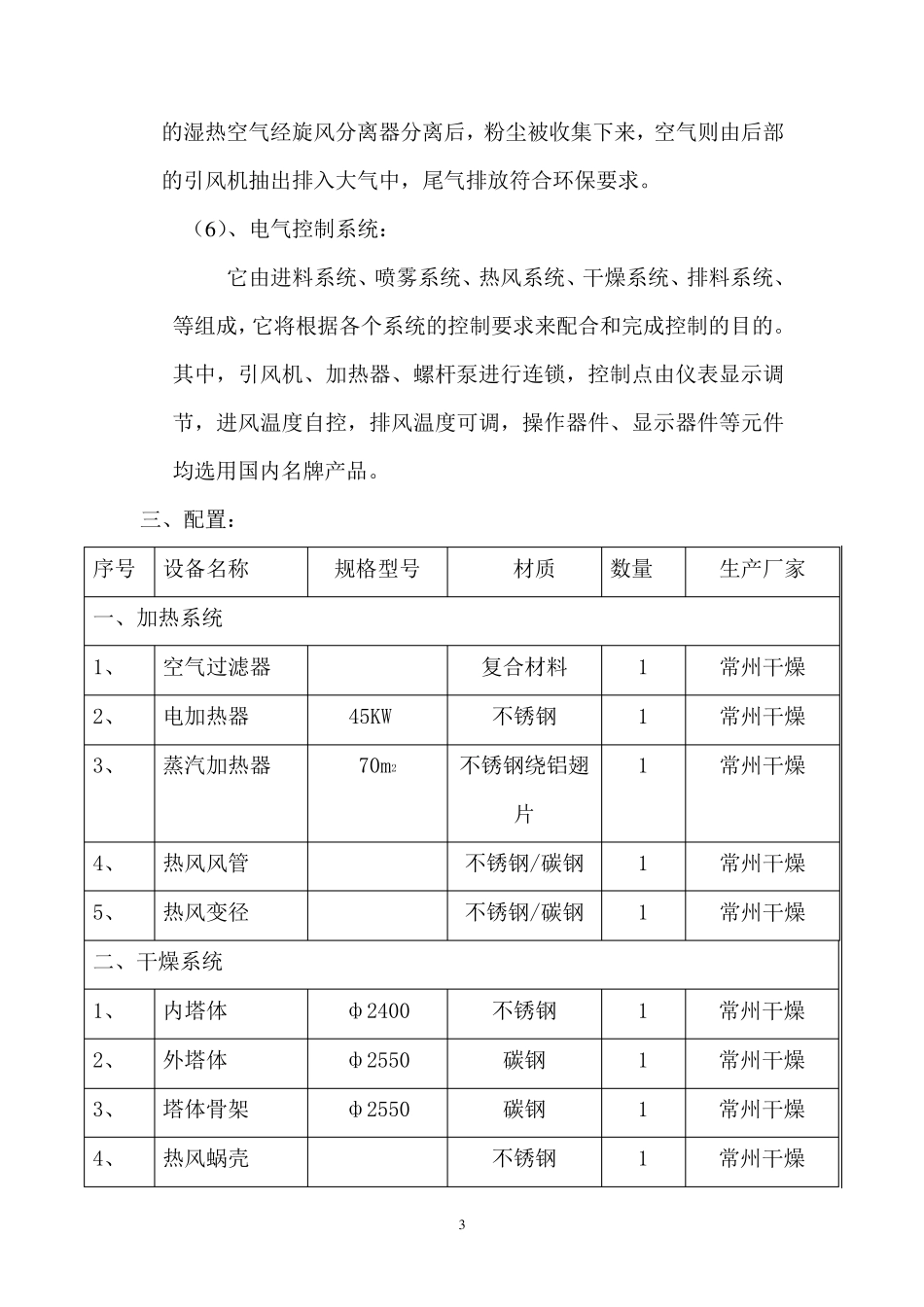

LPG50扩大型离心喷雾干燥机设备清单一览表_第3页
3/5
1 LPG50 扩大型离心喷雾干燥机设备清单一览表 一、 技术参数:136.一611.二988 1、进风温度:200℃左右 2、出风温度:80℃左右 3、最大水分蒸发量:50kg/h 4、热源:蒸汽加热(70m2)+电加热补偿(45KW) 5、初水份:55% ,终水份: 6-8% 6、采用高速离心雾化器 7、采用仓壁振动器 8、采用气力输送系统集中收料,料温小于40℃。 9、装机总功率为:60.65KW(不含除湿机功率) 10、设备占地面积:(长×宽×高)(m)7.0×4.5×6.6 11、材质:设备材质为物料经过处为不锈钢制作,其余为碳钢制作。 二 技术说明: 本工艺流程是由六大部分组成:供料系统、加热系统、干燥系统、收料系统、排风系统、电控系统,设备制作材质为物料经过处不锈钢制作。 (1)、供料系统: 进料系统由无级调速的螺杆泵和不锈钢管件、阀门、弯头等组成,来完成把浆料输送到固定在干燥塔顶上的喷嘴进行雾化。与物料接触部分材料采用不锈钢制作。雾化器迅速地把料浆连 2 续不断地、均匀地变成雾状,表面积扩大,与洁净的热空气形成良好的热交换,使水份瞬间蒸发汽化并由引风风机抽出排空。 (2)、加热系统: 通过换热器进入塔内的干燥用空气是经过过滤器的洁净空气。过滤器为无纺布,主要防止飞虫类进入塔内、过滤空气中一般粉尘,以防污染产品。加热过程采用蒸气及电补偿来完成升温工艺,以足够的热量输出满足整个系统的能耗要求。 (3)、干燥系统: 干燥系统是由热风管道、热风蜗壳、热风分配器、空气分散器、内塔体、保温层、塔体骨架、外塔体、出料管道、观察清洗门等主要部件组成。从换热器出来的洁净空气通过热风管道进入热风蜗壳,经热风分配器均布后进入干燥塔,热风分配器可根据物料的特性来调节旋转角度,控制物料的停留时间。 为了考虑在生产过程中的产品附壁现象,本公司特定设计了仓壁振动器按顺序自动敲击,最终使干燥塔粘粉迅速下落,避免产品长时间在高温下停留,影响产品质量。 (4)、收料系统: 收料系统为主塔锥体和旋风分离器两级出料。出料后由气力输送系统将物料集中收集,确保料温小于40℃。 (5)、排风系统: 它主要由出风管道、空气调节阀、引风机、等组成,干燥后 3 的湿热空气经旋风分离器分离后,粉尘被收集下来,空气则由后部的引风机抽出排入大气中,尾气排放符合环保要求。 (6)、电气控制系统: 它由进料系统、喷雾系统、热风系统、干燥系统、排料系统、 等组成,它将根据各个系统的控制要求来配合和完...
