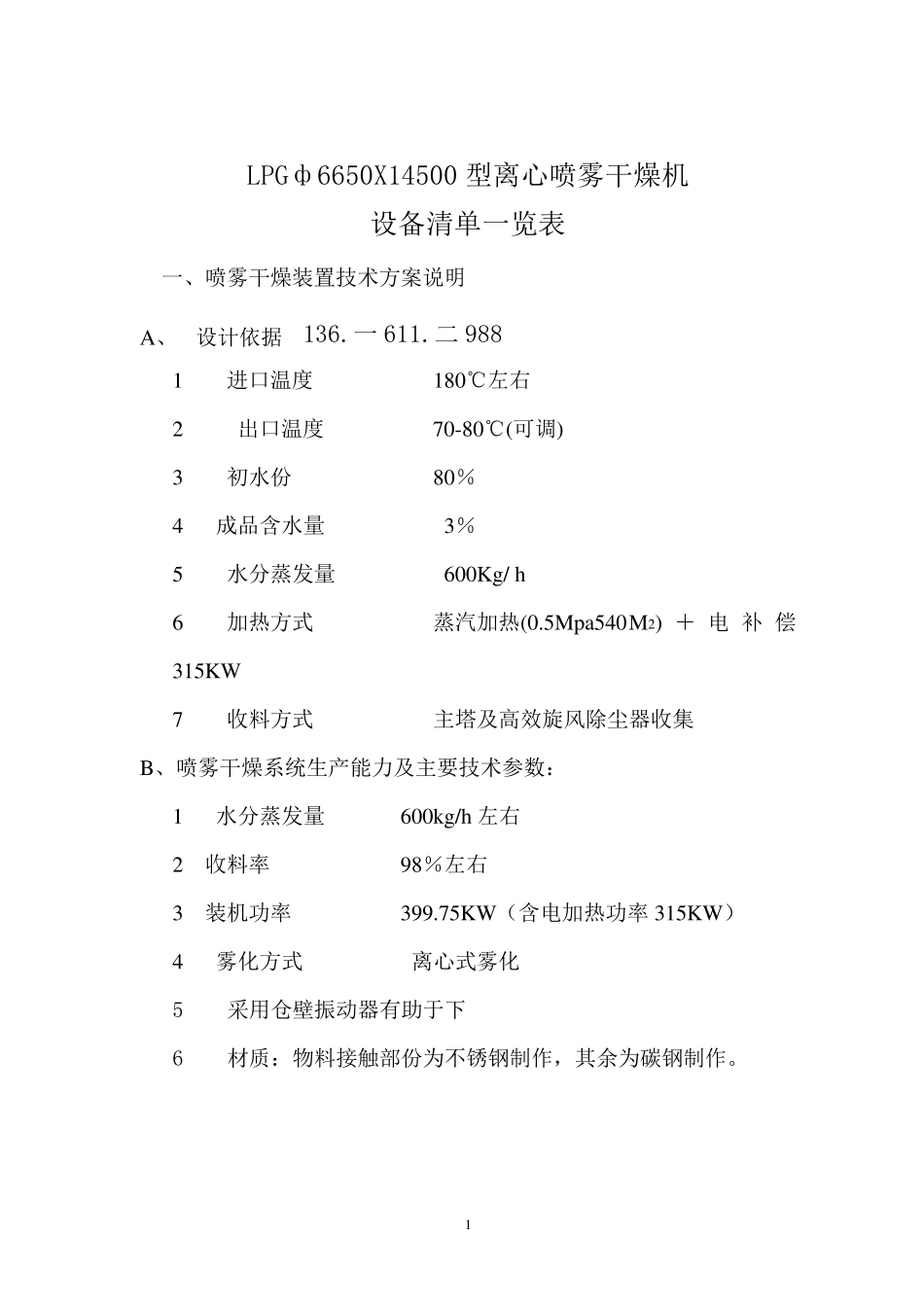

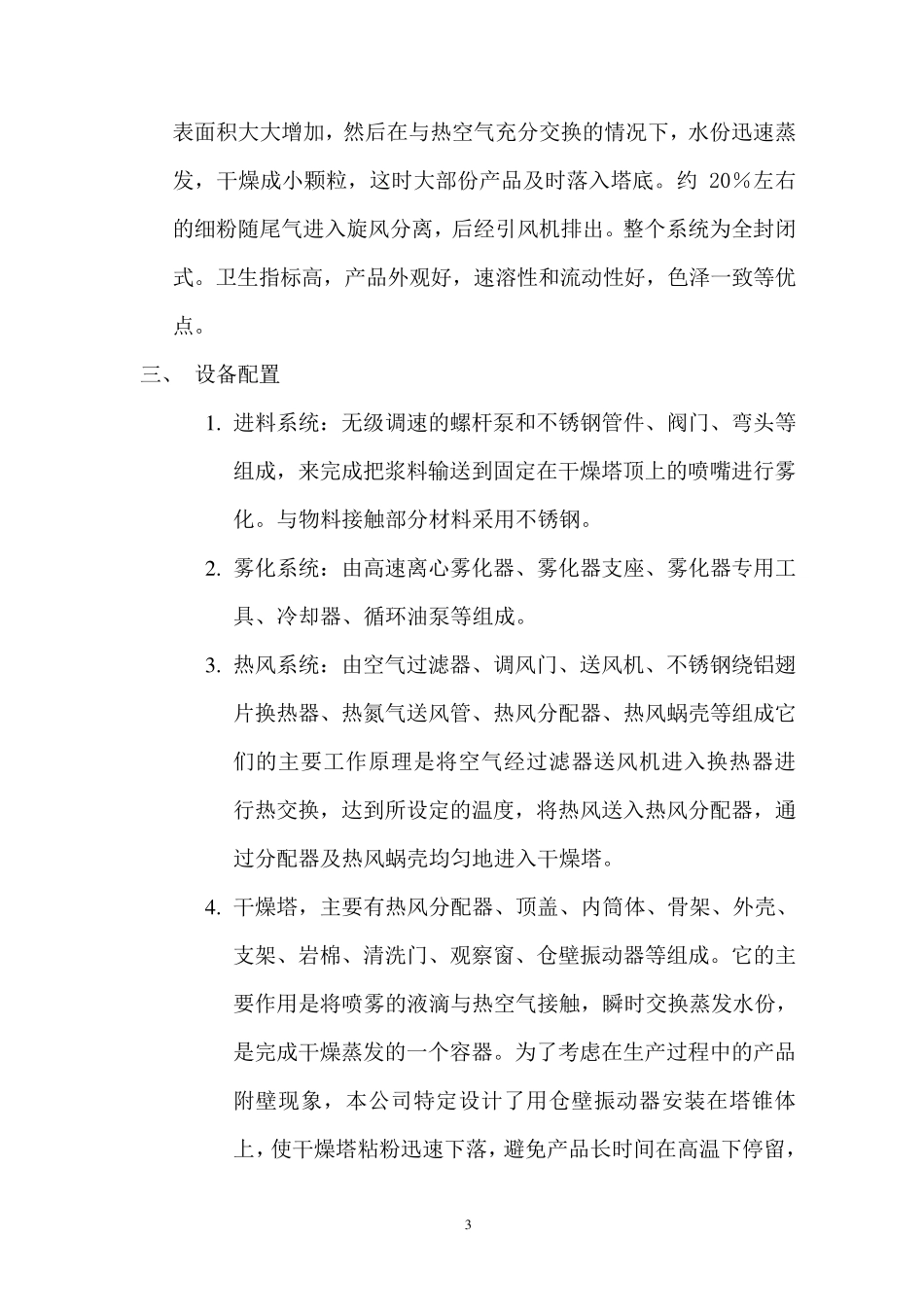

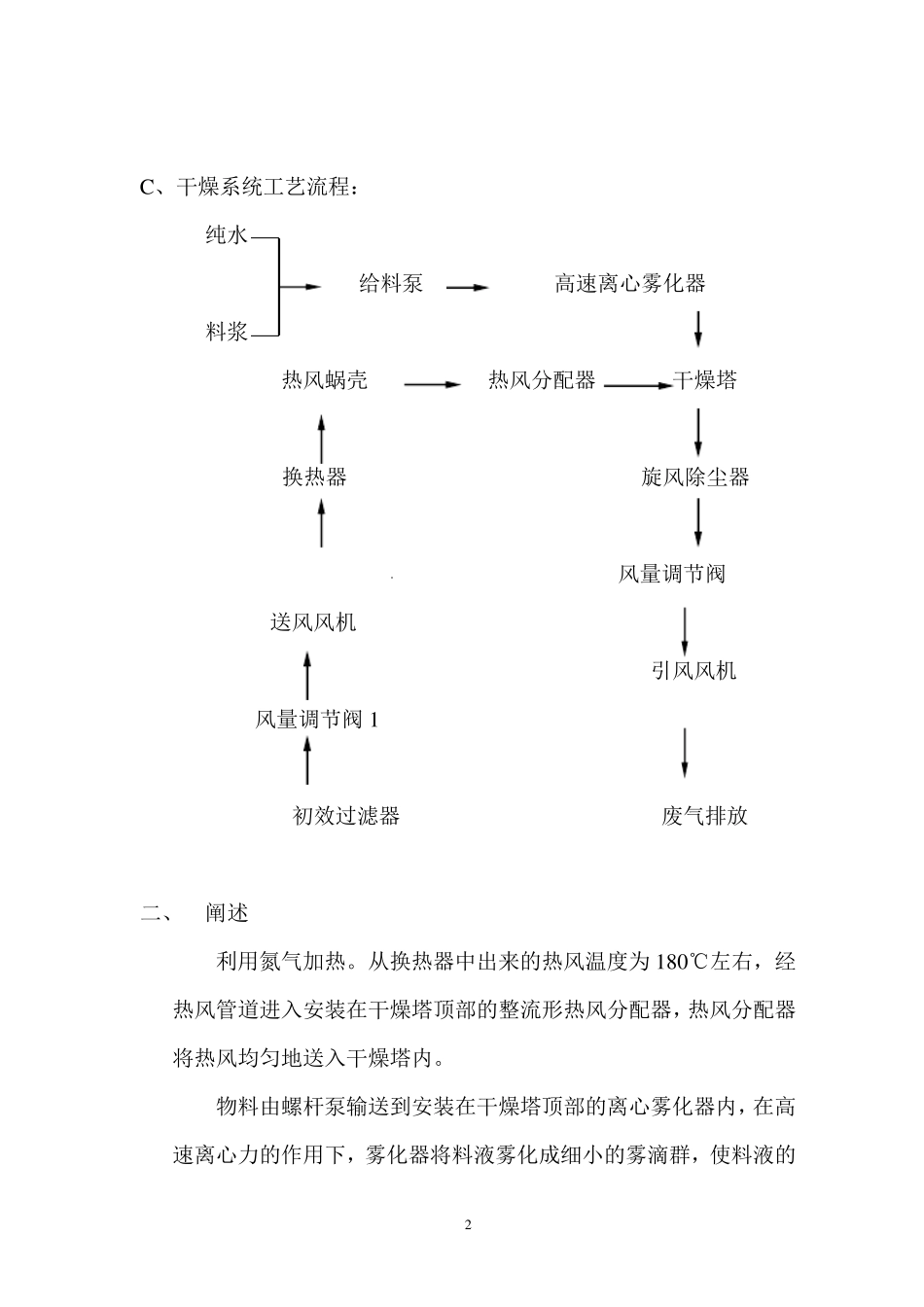

1 LPGф6650X14500 型离心喷雾干燥机 设备清单一览表 一、喷雾干燥装置技术方案说明 A、 设计依据 136.一611.二988 1 进口温度 180℃左右 2 出口温度 70-80℃(可调) 3 初水份 80% 4 成品含水量 3% 5 水分蒸发量 600Kg/ h 6 加热方式 蒸汽加热(0.5Mpa540 M2) +电补偿315KW 7 收料方式 主塔及高效旋风除尘器收集 B、喷雾干燥系统生产能力及主要技术参数: 1 水分蒸发量 600kg/h 左右 2 收料率 98%左右 3 装机功率 399.75KW(含电加热功率315KW) 4 雾化方式 离心式雾化 5 采用仓壁振动器有助于下 6 材质:物料接触部份为不锈钢制作,其余为碳钢制作。 2 C、干燥系统工艺流程: 纯水 给料泵 高速离心雾化器 料浆 热风蜗壳 热风分配器 干燥塔 换热器 旋风除尘器 风量调节阀 送风风机 引风风机 风量调节阀1 初效过滤器 废气排放 二、 阐述 利用氮气加热。从换热器中出来的热风温度为180℃左右,经热风管道进入安装在干燥塔顶部的整流形热风分配器,热风分配器将热风均匀地送入干燥塔内。 物料由螺杆泵输送到安装在干燥塔顶部的离心雾化器内,在高速离心力的作用下,雾化器将料液雾化成细小的雾滴群,使料液的 3 表面积大大增加,然后在与热空气充分交换的情况下,水份迅速蒸发,干燥成小颗粒,这时大部份产品及时落入塔底。约20%左右的细粉随尾气进入旋风分离,后经引风机排出。整个系统为全封闭式。卫生指标高,产品外观好,速溶性和流动性好,色泽一致等优点。 三、 设备配置 1. 进料系统:无级调速的螺杆泵和不锈钢管件、阀门、弯头等组成,来完成把浆料输送到固定在干燥塔顶上的喷嘴进行雾化。与物料接触部分材料采用不锈钢。 2. 雾化系统:由高速离心雾化器、雾化器支座、雾化器专用工具、冷却器、循环油泵等组成。 3. 热风系统:由空气过滤器、调风门、送风机、不锈钢绕铝翅片换热器、热氮气送风管、热风分配器、热风蜗壳等组成它们的主要工作原理是将空气经过滤器送风机进入换热器进行热交换,达到所设定的温度,将热风送入热风分配器,通过分配器及热风蜗壳均匀地进入干燥塔。 4. 干燥塔,主要有热风分配器、顶盖、内筒体、骨架、外壳、支架、岩棉、清洗门、观察窗、仓壁振动器等组成。它的主要作用是将喷雾的液滴与热空气接触,瞬时交换蒸发水份,是完成干燥蒸发的一个容器。为了考虑在生产过程中的产品附壁现象,本公司特定设计了用仓壁振动器安装在...
