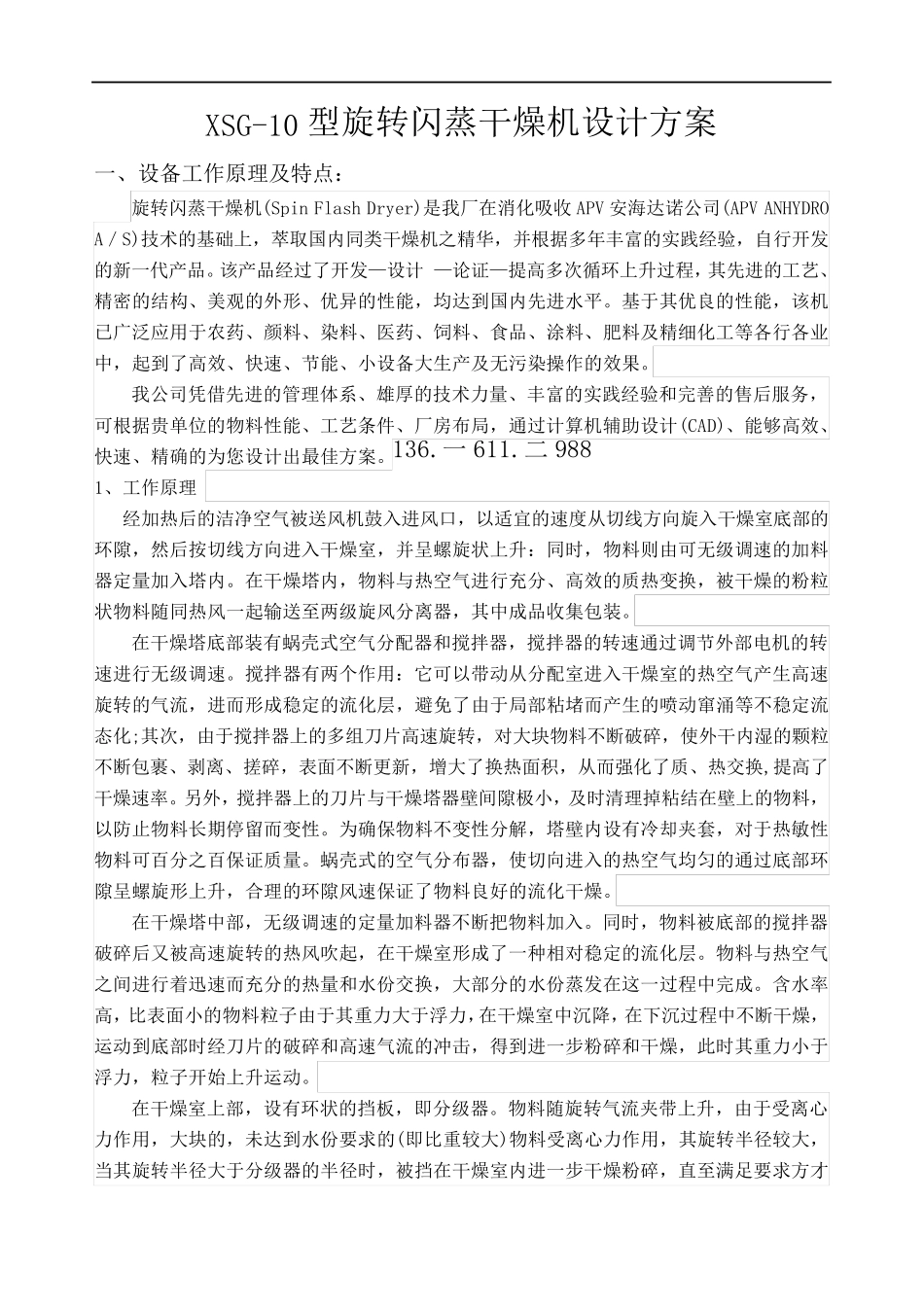

XSG-10 型旋转闪蒸干燥机设计方案 一、设备工作原理及特点: 旋转闪蒸干燥机(Spin Flash Dryer)是我厂在消化吸收APV 安海达诺公司(APV ANHYDRO A/S)技术的基础上,萃取国内同类干燥机之精华,并根据多年丰富的实践经验,自行开发的新一代产品。该产品经过了开发—设计 —论证—提高多次循环上升过程,其先进的工艺、精密的结构、美观的外形、优异的性能,均达到国内先进水平。基于其优良的性能,该机已广泛应用于农药、颜料、染料、医药、饲料、食品、涂料、肥料及精细化工等各行各业中,起到了高效、快速、节能、小设备大生产及无污染操作的效果。 我公司凭借先进的管理体系、雄厚的技术力量、丰富的实践经验和完善的售后服务,可根据贵单位的物料性能、工艺条件、厂房布局,通过计算机辅助设计(CAD)、能够高效、快速、精确的为您设计出最佳方案。136.一611.二988 1、工作原理 经加热后的洁净空气被送风机鼓入进风口,以适宜的速度从切线方向旋入干燥室底部的环隙,然后按切线方向进入干燥室,并呈螺旋状上升:同时,物料则由可无级调速的加料器定量加入塔内。在干燥塔内,物料与热空气进行充分、高效的质热变换,被干燥的粉粒状物料随同热风一起输送至两级旋风分离器,其中成品收集包装。 在干燥塔底部装有蜗壳式空气分配器和搅拌器,搅拌器的转速通过调节外部电机的转速进行无级调速。搅拌器有两个作用:它可以带动从分配室进入干燥室的热空气产生高速旋转的气流,进而形成稳定的流化层,避免了由于局部粘堵而产生的喷动窜涌等不稳定流态化;其次,由于搅拌器上的多组刀片高速旋转,对大块物料不断破碎,使外干内湿的颗粒不断包裹、剥离、搓碎,表面不断更新,增大了换热面积,从而强化了质、热交换,提高了干燥速率。另外,搅拌器上的刀片与干燥塔器壁间隙极小,及时清理掉粘结在壁上的物料,以防止物料长期停留而变性。为确保物料不变性分解,塔壁内设有冷却夹套,对于热敏性物料可百分之百保证质量。蜗壳式的空气分布器,使切向进入的热空气均匀的通过底部环隙呈螺旋形上升,合理的环隙风速保证了物料良好的流化干燥。 在干燥塔中部,无级调速的定量加料器不断把物料加入。同时,物料被底部的搅拌器破碎后又被高速旋转的热风吹起,在干燥室形成了一种相对稳定的流化层。物料与热空气之间进行着迅速而充分的热量和水份交换,大部分的水份蒸发在这一过程中完成。含水率高,比表面小的物料粒子由于其重力大于浮力,在干燥室中沉降...
