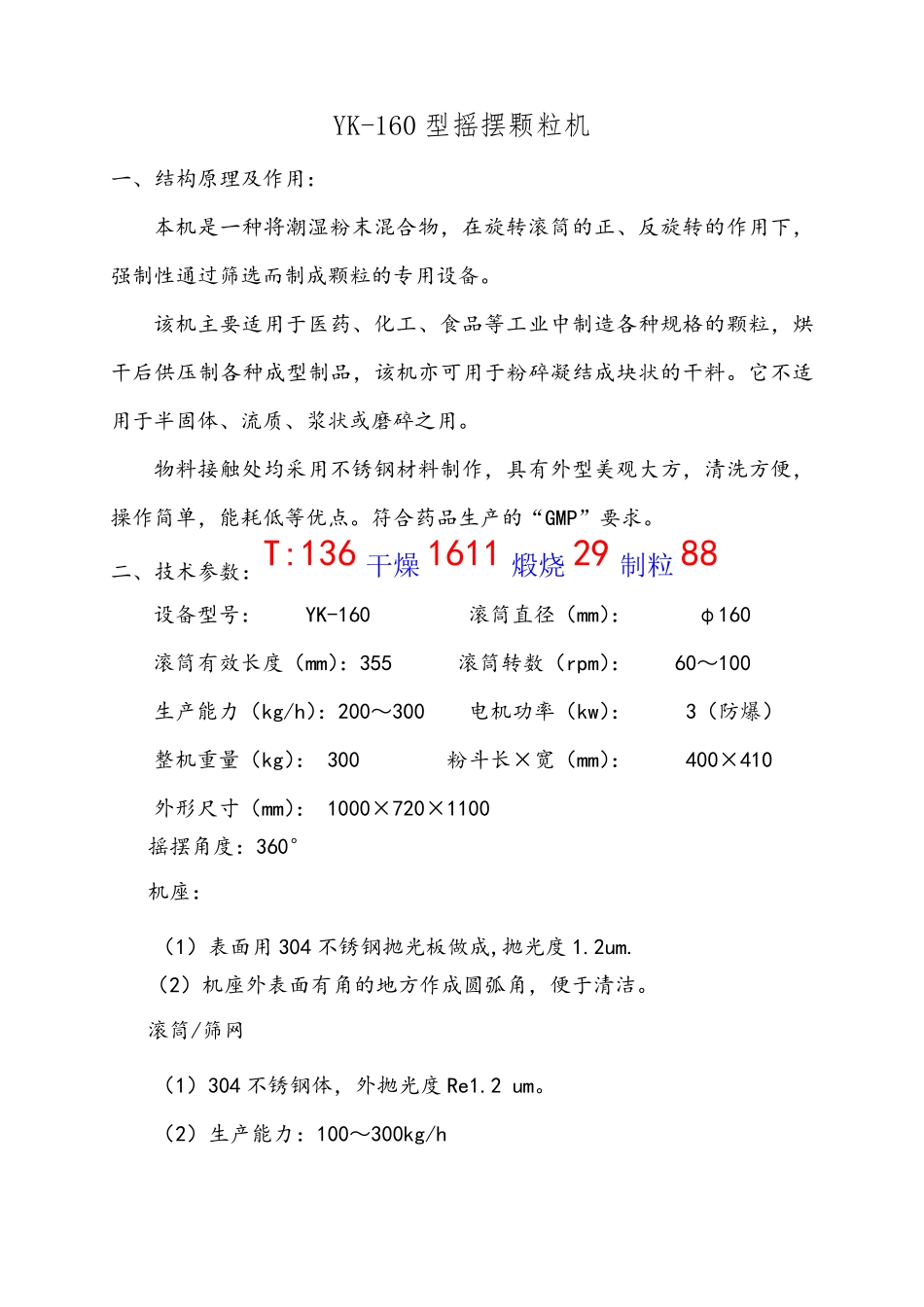

YK-160 型摇摆颗粒机 一、结构原理及作用： 本机是一种将潮湿粉末混合物，在旋转滚筒的正、反旋转的作用下，强制性通过筛选而制成颗粒的专用设备。 该机主要适用于医药、化工、食品等工业中制造各种规格的颗粒，烘干后供压制各种成型制品，该机亦可用于粉碎凝结成块状的干料。它不适用于半固体、流质、浆状或磨碎之用。 物料接触处均采用不锈钢材料制作，具有外型美观大方，清洗方便，操作简单，能耗低等优点。符合药品生产的“GMP”要求。 二、技术参数：T:136干燥1611 煅烧29制粒88 设备型号： YK-160 滚筒直径（mm）： φ160 滚筒有效长度（mm）：355 滚筒转数（rpm）： 60～100 生产能力（kg/h）：200～300 电机功率（kw）： 3（防爆） 整机重量（kg）： 300 粉斗长×宽（mm）： 400×410 外形尺寸（mm）： 1000×720×1100 摇摆角度：360° 机座： （1）表面用304 不锈钢抛光板做成,抛光度1.2um. （2）机座外表面有角的地方作成圆弧角，便于清洁。 滚筒/筛网 （1）304 不锈钢体，外抛光度Re1.2 um。 （2）生产能力：100～300kg/h （3）固定螺母、螺栓有配套螺盖和螺帽，便于清洗。 （4）滚筒直径：160mm （5）滚筒内无死角，棱角，易于清洗 （6）筛网：20 目，304 不锈钢冲孔网 棘轮：材质304 不锈钢 自控：手动控制 密封：硅胶密封圈 其他 （1）焊件抛光度1.2um，无脱落物，无生锈现象。 （2）润滑油：设备中主要部位润滑油，须符合食品级无毒材料 注:生产能力根据不同物料而变化。 三、设备配置一览表： 序号 名称 规格型号 数量 材料 生产厂家 1 粉料斗 400×410 1 SUS304 2 旋转滚筒 φ160 1 SUS304 3 箱体 1 SUS304 4 不锈钢丝网 20 目 1 SUS304 外购件 5 电机 Y132S-6 3KW 1 Q235-A 江苏贝得电机 6 减速机 1 Q235-A 金象减速机厂 7 防振垫 4 橡胶 外购件 8 主要电器元件 1 正泰电器
