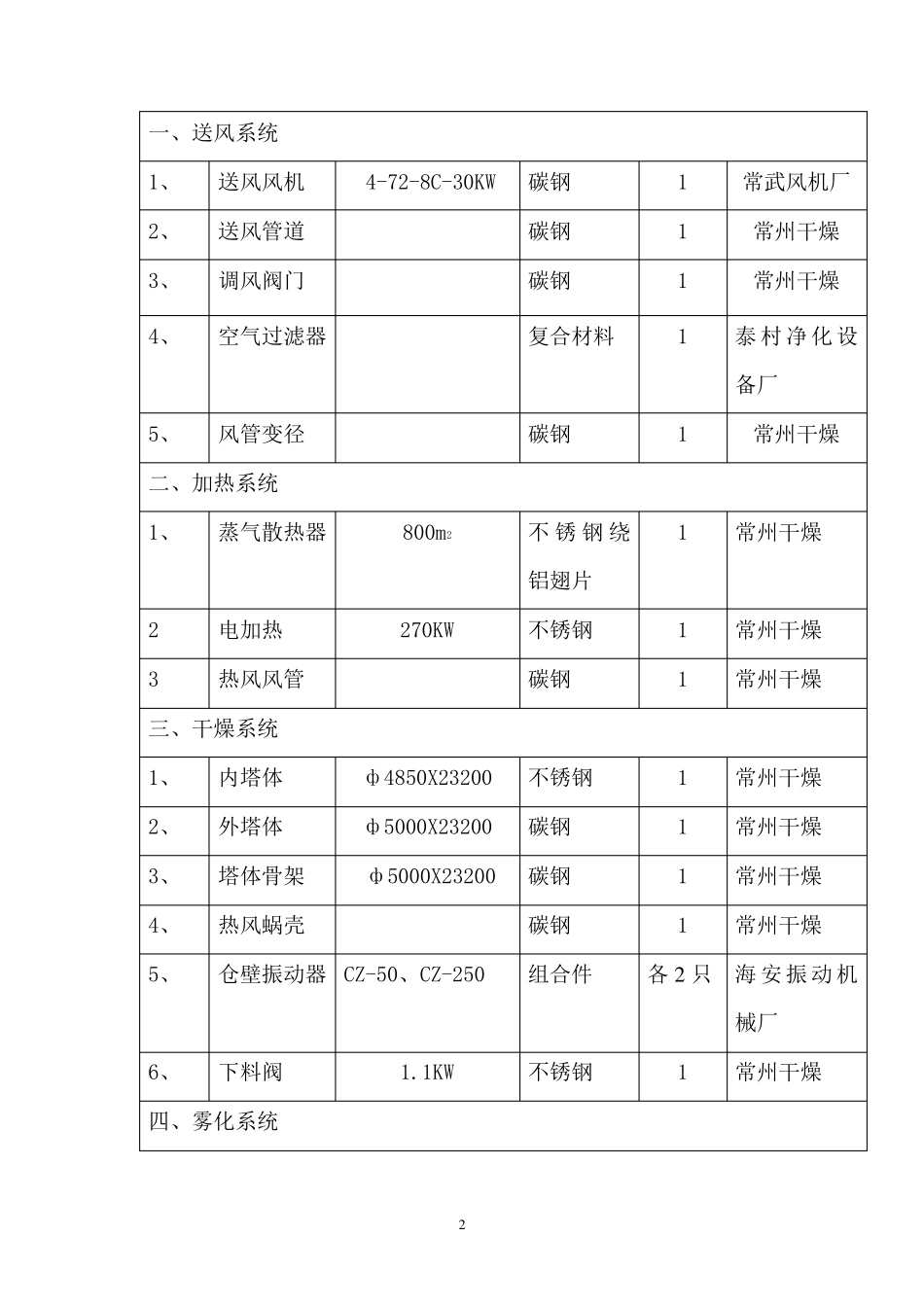

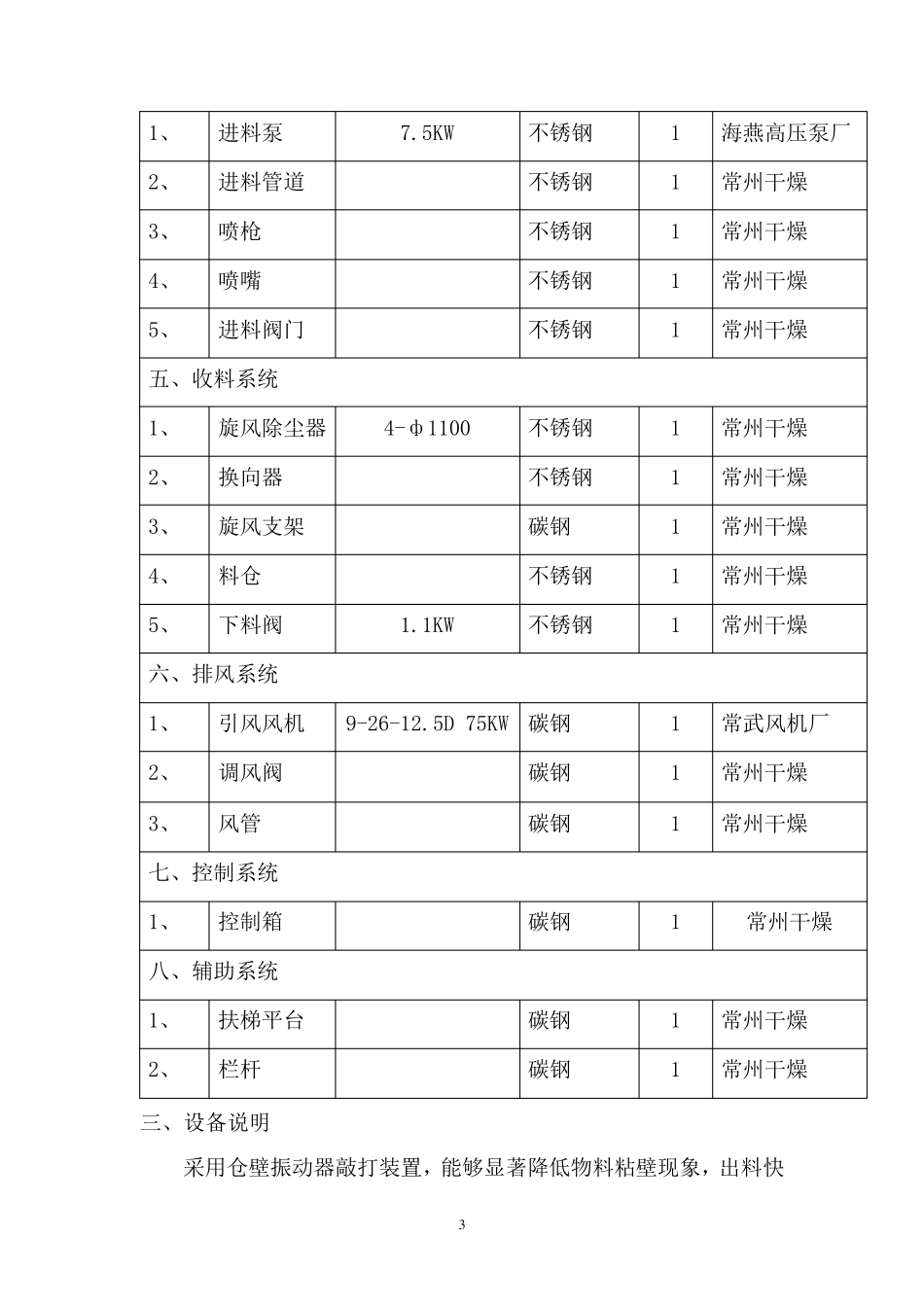

1 YPG600 维生素压力喷雾干燥机设备清单 一、 技术参数： （1）物料基本数据：136.一611.二988 物料名称： 维生素 物料初含水量： 80%左右 物料终含水量： 3%左右 进风温度： 180℃左右 出风温度： 80-90℃ （2）设备基本数据 设备名称： YPG600 压力式喷雾干燥机 最大水分蒸发量： 600kg/h 工作方式： 连续 热源方式： 蒸气加热 ，(800m2)。电补偿，(270KW) 物料收集方式： 主塔体锥体收料 除尘方式 ： 旋风除尘器4-CZT11.0 材质： 与物料接触处为不锈钢SUS304 制作，其余为碳钢制作。 装机总功率为： 385KW(含电加热270KW) 喷头数量： 1 个 设备总高度： 23.2m 二、设备清单 序号 设备名称 规格型号 材质 数量 生产厂家 2 一、送风系统 1、 送风风机 4-72-8C-30KW 碳钢 1 常武风机厂 2、 送风管道 碳钢 1 常州干燥 3、 调风阀门 碳钢 1 常州干燥 4、 空气过滤器 复合材料 1 泰村净化设备厂 5、 风管变径 碳钢 1 常州干燥 二、加热系统 1、 蒸气散热器 800m2 不锈钢绕铝翅片 1 常州干燥 2 电加热 270KW 不锈钢 1 常州干燥 3 热风风管 碳钢 1 常州干燥 三、干燥系统 1、 内塔体 ф4850X23200 不锈钢 1 常州干燥 2、 外塔体 ф5000X23200 碳钢 1 常州干燥 3、 塔体骨架 ф5000X23200 碳钢 1 常州干燥 4、 热风蜗壳 碳钢 1 常州干燥 5、 仓壁振动器 CZ-50、CZ-250 组合件 各2 只 海安振动机械厂 6、 下料阀 1.1KW 不锈钢 1 常州干燥 四、雾化系统 3 1、 进料泵 7.5KW 不锈钢 1 海燕高压泵厂 2、 进料管道 不锈钢 1 常州干燥 3、 喷枪 不锈钢 1 常州干燥 4、 喷嘴 不锈钢 1 常州干燥 5、 进料阀门 不锈钢 1 常州干燥 五、收料系统 1、 旋风除尘器 4-ф1100 不锈钢 1 常州干燥 2、 换向器 不锈钢 1 常州干燥 3、 旋风支架 碳钢 1 常州干燥 4、 料仓 不锈钢 1 常州干燥 5、 下料阀 1.1KW 不锈钢 1 常州干燥 六、排风系统 1、 引风风机 9-26-12.5D 75KW 碳钢 1 常武风机厂 2、 调风阀 碳钢 1 常州干燥 3、 风管 碳钢 1 常州干燥 七、控制系统 1、 控制箱 碳钢 1 常州干燥 八、辅助系统 1、 扶梯平台 碳钢 1 常州干燥 2、 栏杆 碳钢 1 常州干燥 三、设备说明 采用仓壁振动器敲打装置，能够显著降低物料粘壁现象，出料快 4 捷，操作简单。 大功率电机实行星/三角或自耦降压起动。 具有超温报警和电机过载保护功能。
