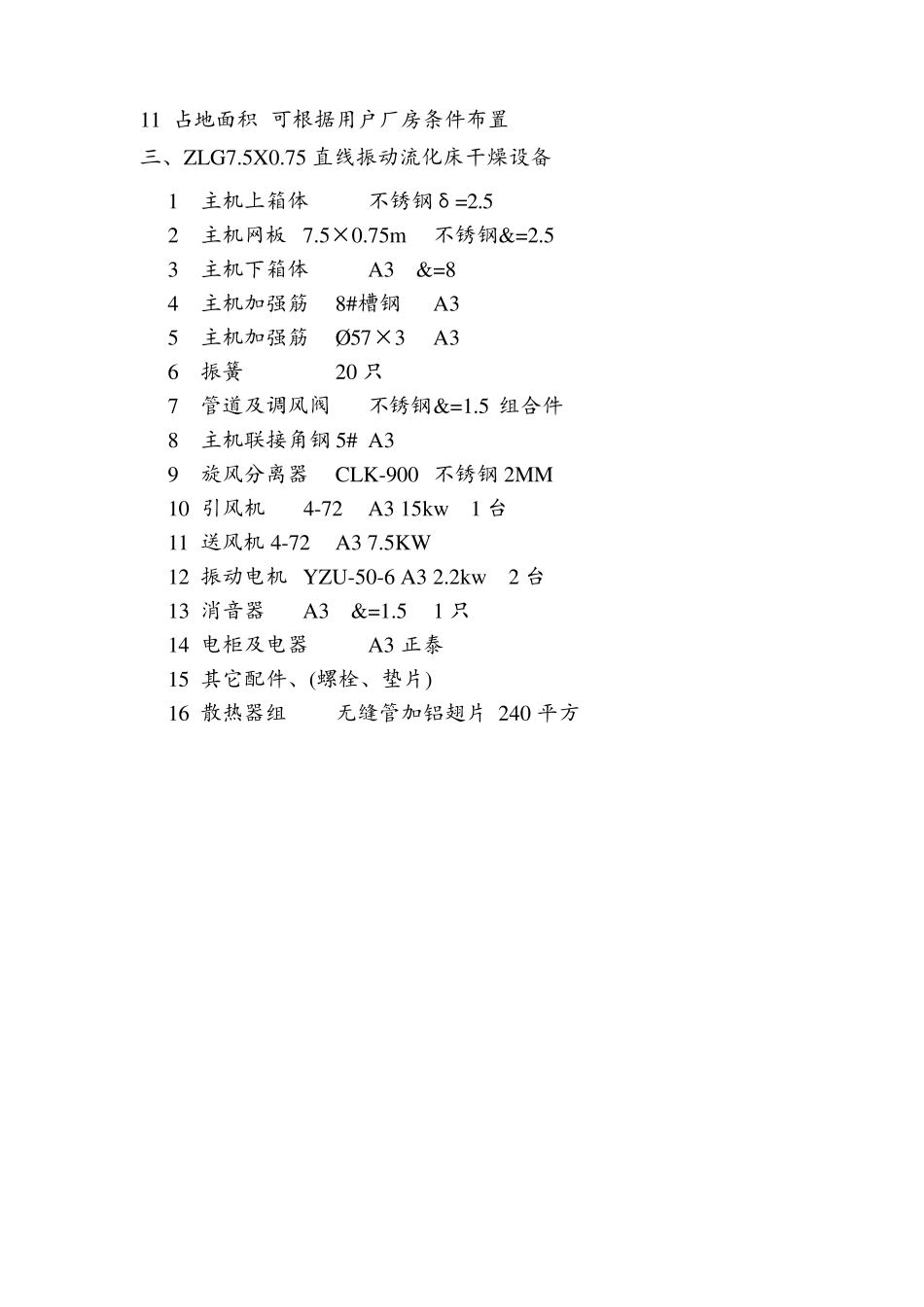

ZLG7.5X0.75 直线振动流化床干燥设备 一、 概述： 直线振动流化床干燥设备是我公司主要生产经营的设备之一，年销售生产总量40 套左右，生产、销售、服务等已形成规范的模式，用来生产的物料种类繁多——跨及颜料、染料、洗剂、无机盐、石油、建材、食品、饲料、农药及其它中间体等，产品便及全国各地，历史以来碰到过许多难以烘干和分离的物料，经过科学分析和实验，最终都画上了圆满的句号。至今通过十几年的技术、经验的积累，对于不同性质的物料我们都有独特的干燥方案。所以我们有信心和能力实现该物料干燥要求。 原理：振动电机提供激振力,使物料在空气分布板上跳跃前进,同时与分布板下方送入热风接触,进行热质传递,使物料中的湿份吸热汽化,与物料分离被空气带走,物料由流化床末端排出,同时热风温度下降,此过程中,热风将湿份排走时会减少量较细物料带出流化床.经固体分离器收集细粉,废气由通风机排放!调整参数可在一定范围内方便的改变系统处理能力。 根据贵客户提供参数和我公司长期从事干燥事业中取得的经验，设计如下。 二、用户提供的参数T:136干燥1611 煅烧29顾8先8生 根据要求, 结合我公司长期从事干燥事业取得的经验，推荐一套ZLG7.5X0.75 直线振动流化床干燥设备，说明如下： 1 设备型号 ZLG0.75X7.5 2 设备尺寸 主机总长8 米. 宽1.6 米 3 操作温度 初始进风：t1=100～120℃，出风t2=70℃ 4 操作压力 微负压 5 系统收料率 ≥99% 6 系统风量 ≥12500kg/h， 7 振动电机功率 每台 2.2KW 共两台 8 成品收集方式 流化床末出料 9 热源系统 10 装机总功率 ～27Kw 11 占地面积 可根据用户厂房条件布置 三、ZLG7.5X0.75 直线振动流化床干燥设备 1 主机上箱体 不锈钢δ=2.5 2 主机网板 7.5×0.75m 不锈钢&=2.5 3 主机下箱体 A3 &=8 4 主机加强筋 8#槽钢 A3 5 主机加强筋 Ø57×3 A3 6 振簧 20 只 7 管道及调风阀 不锈钢&=1.5 组合件 8 主机联接角钢 5# A3 9 旋风分离器 CLK-900 不锈钢2MM 10 引风机 4-72 A3 15kw 1 台 11 送风机 4-72 A3 7.5KW 12 振动电机 YZU-50-6 A3 2.2kw 2 台 13 消音器 A3 &=1.5 1 只 14 电柜及电器 A3 正泰 15 其它配件、(螺栓、垫片) 16 散热器组 无缝管加铝翅片 240 平方
