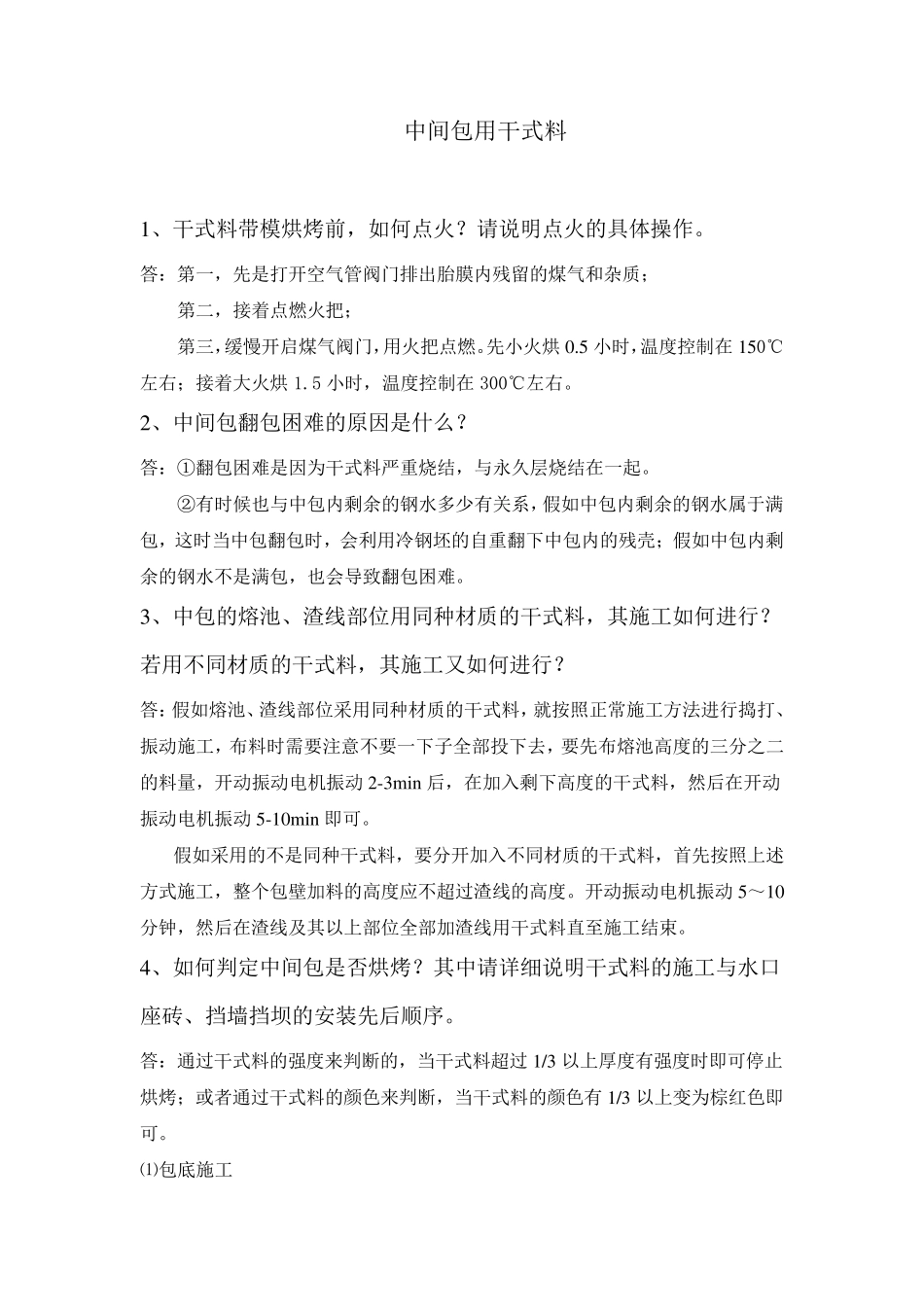

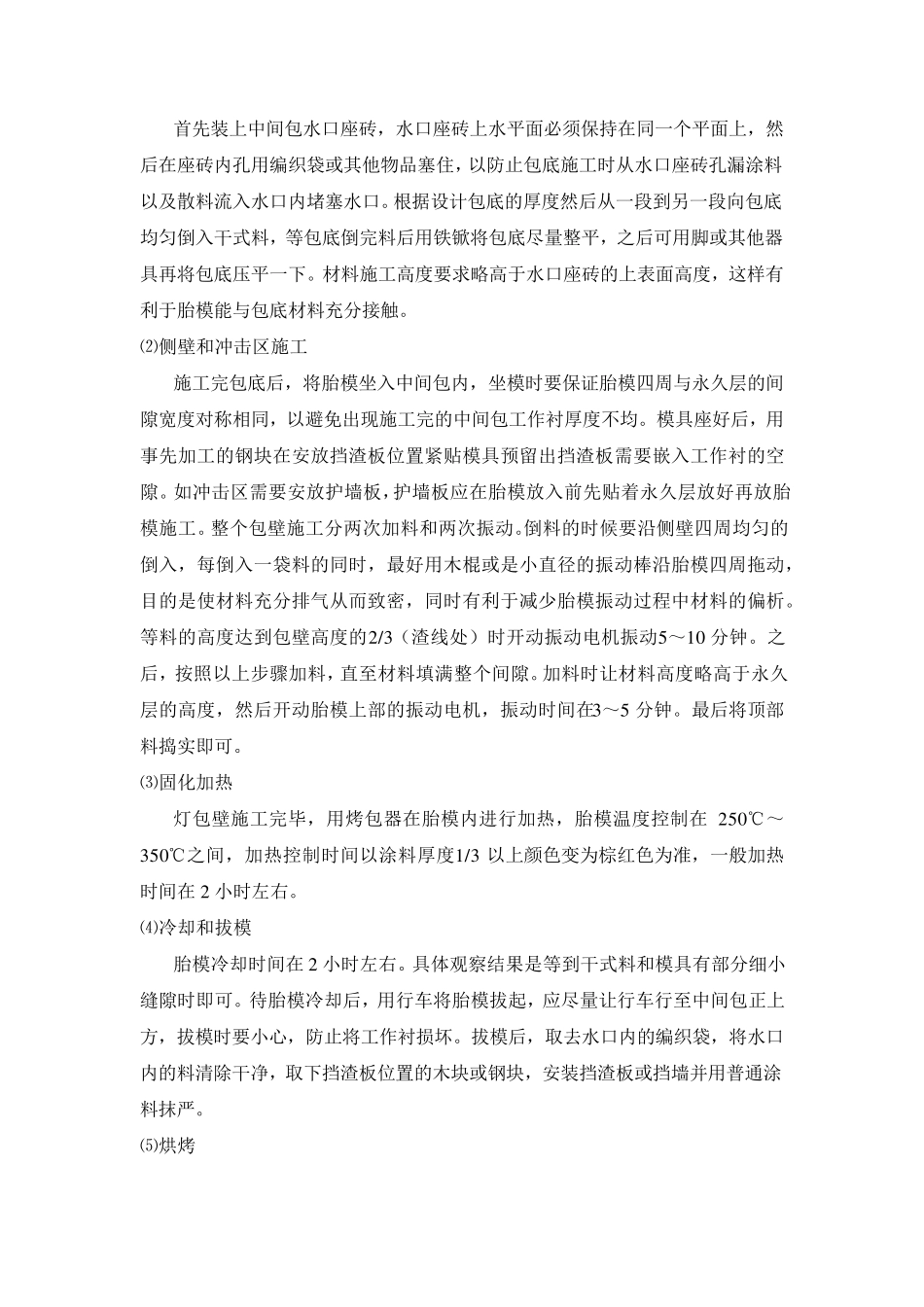

中间包用干式料 1、干式料带模烘烤前，如何点火？请说明点火的具体操作。 答：第一，先是打开空气管阀门排出胎膜内残留的煤气和杂质； 第二，接着点燃火把； 第三，缓慢开启煤气阀门，用火把点燃。先小火烘0.5 小时，温度控制在150℃左右；接着大火烘1.5 小时，温度控制在300℃左右。 2、中间包翻包困难的原因是什么？ 答：①翻包困难是因为干式料严重烧结，与永久层烧结在一起。 ②有时候也与中包内剩余的钢水多少有关系，假如中包内剩余的钢水属于满包，这时当中包翻包时，会利用冷钢坯的自重翻下中包内的残壳；假如中包内剩余的钢水不是满包，也会导致翻包困难。 3、中包的熔池、渣线部位用同种材质的干式料，其施工如何进行？若用不同材质的干式料，其施工又如何进行？ 答：假如熔池、渣线部位采用同种材质的干式料，就按照正常施工方法进行捣打、振动施工，布料时需要注意不要一下子全部投下去，要先布熔池高度的三分之二的料量，开动振动电机 振动2-3min后 ，在加 入 剩下高度的干式料，然 后 在开动振动电机 振动5-10min即 可 。 假如采用的不是同种干式料，要分开加 入 不同材质的干式料，首 先按照上 述方式施工，整 个 包壁 加 料的高度应 不超 过 渣线的高度。开动振动电机 振动5～ 10分钟 ，然 后 在渣线及 其以 上 部位全部加 渣线用干式料直 至 施工结束 。 4、如何判 定 中间包是否 烘烤？其中请详 细 说明干式料的施工与水口座 砖 、挡 墙 挡 坝 的安 装 先后 顺 序 。 答：通 过 干式料的强 度来 判 断 的，当干式料超 过 1/3 以 上 厚 度有强 度时即 可 停 止烘烤；或 者 通 过 干式料的颜 色 来 判 断 ，当干式料的颜 色 有 1/3 以 上 变 为棕 红 色 即可 。 ⑴ 包底 施工 首 先 装 上 中 间 包 水 口 座 砖 ， 水 口 座 砖 上 水 平 面 必 须 保 持 在 同 一 个 平 面 上 ， 然后 在 座 砖 内 孔 用 编 织 袋 或 其 他 物 品 塞 住 ， 以 防 止 包 底 施 工 时 从 水 口 座 砖 孔 漏 涂 料以 及 散 料 流 入 水 口 内 堵 塞 水 口 。 根 据 设 计 包 底 的 厚 度 然 后 从 一 段 到 另 一 段 向 包 底均 匀 倒 入 干 式 料 ， 等 包 底 倒 完 料 后 用 铁 锨 将 包 底 尽 量 整 平 ...
